| มาตรฐาน: | IEC60061-3 | วัสดุ: | เหล็กกล้าไร้สนิม |
|---|---|---|---|
| การทดสอบ: | ขั้วรับหลอด E27 | 7006-25A-2: | GO Gauge สำหรับขั้วรับหลอด |
| 7006-26-4: | Not Go ปลั๊กเกจสำหรับเกลียวของขั้วหลอด | 7006-21-5: | E27 เกจสำหรับทดสอบการป้องกันความเสียหายของหลอดคอและสำหรับการทดสอบการสัมผัสในขั้วรับ |
| 7006-22A-5: | E27 เกจสำหรับทดสอบการมาร์กหน้าสัมผัสและป้องกันการสัมผัสโดยบังเอิญระหว่างการเสียบหลอดในขั้วรับหลอด | 7006-22B-1: | E27 เกจสำหรับตรวจจับหน้าสัมผัสด้านข้างพร้อมขอบตัดในขั้วรับหลอด |
| เน้น: | IEC60061-3 มาตรวัดฝาหลอด,มาตรวัดฝาหลอด CNAS,มาตรวัดขั้วหลอด SGS |
||

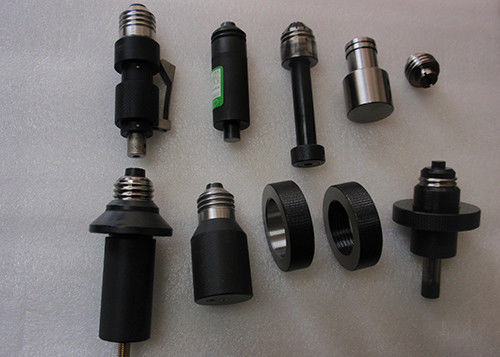

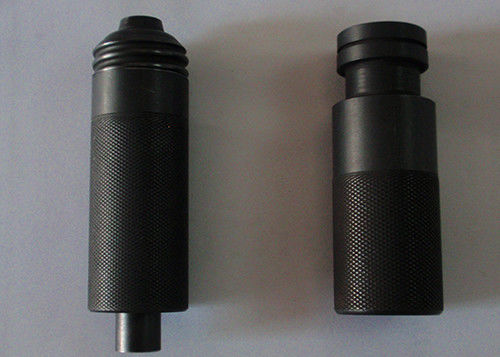

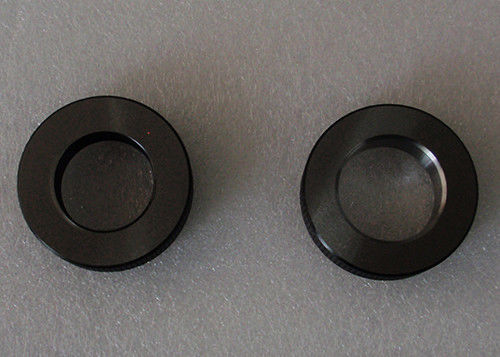

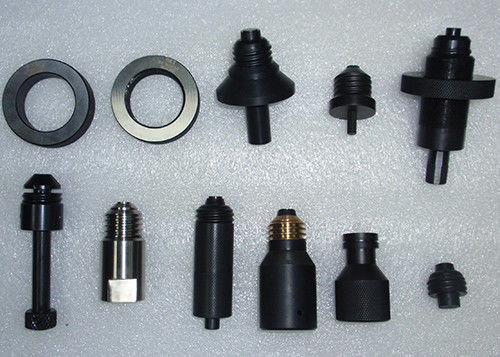

IEC60061 - 3 เกจสำหรับขั้วหลอด E27 เกจขั้วหลอดสกรู
มาตรวัดสำหรับรายการขั้วหลอด E27:
| 7006-25A-2 | "GO" เกจสำหรับโคมไฟขั้ว E27 |
| 7006-26-4 | ไม่ไปมาตรวัดสำหรับเกลียวสกรูของโคมไฟ E27 |
| 7006-22A-5 | มาตรวัดสำหรับการทดสอบการสัมผัสและการป้องกันการสัมผัสกับการสัมผัสโดยไม่ตั้งใจระหว่างการใส่หลอดในโคมไฟขั้ว E27 |
| 7006-21-5 | มาตรวัดสำหรับการทดสอบการป้องกันความเสียหายที่คอท่อและสำหรับการทดสอบการสัมผัสผู้ติดต่อในโคมไฟ E27 |
| 7006-22B-1 | มาตรวัดสำหรับตรวจจับหน้าสัมผัสด้านข้างที่มีขอบตัดในโคมไฟขั้ว E27 |
| 7006-22C-1 | มาตรวัด I สำหรับการตรวจสอบความยืดหยุ่นของหน้าสัมผัสด้านข้างในโคมไฟขั้ว E27 |
| 7006-22D-1 | มาตรวัด II สำหรับการตรวจสอบความยืดหยุ่นของหน้าสัมผัสด้านข้างในโคมไฟขั้ว E27 |
| IEC60238 รูปภาพ 5 | TEST GAUGE (CAP) สำหรับ TORQUE TEST CLAUSE 18 ของ IEC60238 |
| IEC60238 รูปภาพ 11 | มาตรวัดทดสอบ (CAP) สำหรับการทดสอบอุณหภูมิที่เพิ่มขึ้นและความต้านทานต่อฉนวน 14.4 และ 19.3 ของ IEC60238 |
| IEC60238 รูปภาพ 14 | TEST GAUGE (CAP) สำหรับ LAMPHOLDERS E27 สำหรับความต้านทานต่อความร้อน TEST CLAUSE 19 ของ IEC60238 |
ยืนยัน:
IEC60061-3
วัตถุประสงค์และการทดสอบ:
(1) 7006-25A-2 เกจ“ GO” สำหรับขั้วหลอด
วัตถุประสงค์: ในการตรวจสอบ:
a) ขนาดมิเนียมของเกลียวเกลียวขั้วหลอดตามแผ่น 7004-21 และ 7004-27
b) ขนาด X ตามแผ่น 7005-20
c) ความเข้ากันได้ทางกลของขั้วรับหลอดที่เกี่ยวกับ lamos ที่มีขนาดที่ไม่พึงประสงค์
การทดสอบ: a) สามารถขันส่วนเกลียวของเกจเข้ากับขั้วหลอดได้โดยไม่ต้องใช้แรงเกินควร
b) เมื่อขันมาตรวัดเข้ามาจนสุดแล้วให้ทำเครื่องหมาย Y บนลูกสูบให้เป็นระนาบร่วมโดยมีเครื่องหมาย A บนเพลา
c) จากนั้นวางปลอกไว้เหนือเพลาของเกจโดยให้ปลายเปิดวางอยู่ที่ขอบด้านบนของเปลือกสกรูของตัวยึดด้วยปลอกในตำแหน่งนี้ลูกสูบจะถูกดันลงจนสุด
d) พื้นผิว B ของมาตรวัดจะต้องอยู่ระหว่างเครื่องหมาย X1 และ X2 บนลูกสูบหรือวางระนาบร่วมกับอย่างใดอย่างหนึ่งมันจะไม่อยู่เหนือพวกเขา
(2) 7006-26-4 เกจ“ ไม่ไป”
วัตถุประสงค์: เพื่อตรวจสอบเส้นผ่านศูนย์กลางเล็กสุดของเกลียวสกรูขนาด D1 ของขั้วรับหลอด
การทดสอบ: จะถือว่าสกรูเกลียวของขั้วหลอดถูกต้องหากเกจไม่ได้ป้อนด้วยน้ำหนักของตัวเองจนด้ายยื่นออกมาเกินพื้นผิว T
(3) 7006-21-5
เกจสำหรับทดสอบการป้องกันความเสียหายของหลอดคอและสำหรับการทดสอบการสัมผัส
วัตถุประสงค์: ในการตรวจสอบ:
ก) การป้องกันความเสียหายที่คอของหลอดไฟโดยขอบของขั้วรับหลอด E27
b) การทำเครื่องหมายหน้าสัมผัสในขั้วรับหลอด E27 สำหรับหลอดไฟที่มีขนาดที่ไม่พึงประสงค์จากการสัมผัส
การทดสอบ: ก) เมื่อขันมาตรวัดกลับบ้านจนสุดโดยมีแรงบิดเท่ากับ:
----- 1.0 Nm สำหรับตัวยึดเซรามิก
----- 0.4 Nm สำหรับตัวยึดอื่น ๆ ทั้งหมด
จะต้องมีระยะห่างระหว่างมาตรวัดและขอบของขอบของขั้วรับหลอด
b) ในตำแหน่งนี้และเมื่อเชื่อมต่อขั้วหลอดในวงจรทดสอบดังที่แสดงไฟแสดงสถานะจะสว่างขึ้น
* ต้องใช้มาตรวัดค่าธรรมเนียมที่มีความหนาโดยประมาณ 0.08 มม. และความกว้าง 5 มม. เพื่อตรวจสอบว่าระยะห่างนี้มีอยู่เกินเส้นรอบวงทั้งหมด
(4) 7006-22A-5 เกจสำหรับทดสอบการมาร์กหน้าสัมผัสและป้องกันการสัมผัสโดยบังเอิญระหว่างการใส่หลอดไฟ
วัตถุประสงค์: ในการตรวจสอบขั้วรับหลอด E27 เกี่ยวกับ:
ก) การติดต่อกับหลอดไฟที่มีขนาดไม่พึงประสงค์
b) การป้องกันการสัมผัสกับชิ้นส่วนที่มีไฟฟ้าโดยไม่ได้ตั้งใจ ได้แก่ เปลือกฝาระหว่างการใส่หลอดไฟ
การทดสอบ: ที่ยึดเชื่อมต่ออยู่ในวงจรทดสอบดังที่แสดง
a) เมื่อเปิดสวิตช์ A ในตำแหน่ง 2 และเปิดสวิตช์ B มาตรวัดจะขันกลับบ้านอย่างเต็มที่ในตำแหน่งนี้หลอดไฟทั้งสองดวงจะสว่างขึ้น
b) หลังจากการทดสอบ a) ข้างต้นมาตรวัดจะถูกถอดออกจนกว่าหลอดไฟจะดับสวิตช์ A จะถูกย้ายไปที่ตำแหน่ง 1 และสวิตช์ B จะปิดจากนั้นมาตรวัดจะถูกขันเข้าอย่างช้าๆจนกระทั่งหลอดไฟดวงใดดวงหนึ่งสว่างขึ้นเมื่อมาตรวัดอยู่ในตำแหน่งนี้สวิตช์ B จะเปิดขึ้นและหัววัดทดสอบที่ด้านข้างของมาตรวัดจะเลื่อนลงด้านล่างเท่าที่จะเข้าไปในช่องว่างระหว่าง มาตรวัดและที่ยึดในตำแหน่งนี้หลอดไฟจะต้องไม่สว่าง
(5) 7006-22B-1
มาตรวัดสำหรับตรวจจับหน้าสัมผัสด้านข้างด้วยการตัดขอบ
วัตถุประสงค์: เพื่อตรวจจับการมีอยู่ของขอบตัดที่หน้าสัมผัสด้านข้างในขั้วรับหลอด E27
การทดสอบ: ก) ขันมาตรวัดกลับบ้านในขั้วรับหลอดเท่าที่จะทำได้จากนั้นการรวมกันจะถูกวางไว้กับลูกสูบของมาตรวัดในตำแหน่งแนวนอนและหน้าลูกสูบจะยึดกับหน้าสัมผัสของตัวยึด
b) ในตำแหน่งนี้จะต้องหมุนลูกสูบตามเข็มนาฬิกาและทวนเข็มนาฬิกาอย่างน้อยทำมุม 60 °ทั้งสองทิศทาง
c) หลังจากการทดสอบนี้จะวางชุดค่าผสมกับลูกสูบในตำแหน่งแนวตั้งและหน้าลูกสูบจะถูกกดกับหน้าสัมผัสตัวยึดด้วยแรงรวม 10N
d) ในตำแหน่งนี้จะสามารถหมุนลูกสูบตามเข็มนาฬิกาและทวนเข็มนาฬิกาได้อย่างน้อยทำมุม 60 °ทั้งสองทิศทาง
จ) ขั้วหลอดเป็นไปตามหากแรงบิดที่ใช้สำหรับการทดสอบทั้งสองไม่เกิน 0.4 นิวตันเมตร
(6) 7006-22C-1
มาตรวัด I สำหรับตรวจสอบความยืดหยุ่นของหน้าสัมผัสด้านข้าง
วัตถุประสงค์: เพื่อตรวจสอบความยืดหยุ่นของหน้าสัมผัสด้านข้างขั้นต่ำของขั้วรับหลอด E27
การทดสอบ: ก) หน้าสัมผัสด้านข้างของตัวยึด lmapholder จะต้องเชื่อมต่อทางไฟฟ้ากับมาตรวัดดังที่แสดงในวงจรทดสอบ ..
b) เมื่อแกนกลางอยู่ในตำแหน่งบนมาตรวัดจะขันเข้ากับหลอดไฟโดยไม่ใช้แรงเกินควร ..
c) มาตรวัดได้รับการแก้ไขโดยการขันน็อตจนกว่าตัวยึดและมาตรวัดระหว่างเล่นจะถูกถอดออก
ง) แกนกลางจะถูกขันลงด้วยแรงบิด 0.4 นิวตันเมตร ..
จ) ภายใต้เงื่อนไขเหล่านี้ไฟแสดงสถานะจะสว่างขึ้น
f) จากนั้นจะขันแกนกลางกลับจนกว่าเครื่องหมายของมันจะผ่าน 10 มาตราส่วน (= 0.2 มม.)ในตำแหน่งนี้ไฟแสดงสถานะจะยังคงสว่างอยู่
(7) 7006-22D-1
เกจ II สำหรับตรวจสอบความยืดหยุ่นของหน้าสัมผัสด้านข้าง
วัตถุประสงค์: เพื่อตรวจสอบความยืดหยุ่นของหน้าสัมผัสด้านข้างขั้นต่ำของขั้วรับหลอด E27
การทดสอบ: ก) หน้าสัมผัสด้านข้างของตัวยึด lmapholder จะต้องเชื่อมต่อทางไฟฟ้ากับมาตรวัดดังที่แสดงในวงจรทดสอบ ..
b) มาตรวัดถูกขันในขั้วหลอดด้วยแรงบิด 1Nm ...
c) ในตำแหน่งนี้ไฟแสดงสถานะจะสว่างขึ้น
การทดสอบจะต้องดำเนินการหลังการทดสอบด้วยมาตรวัดสำหรับการทดสอบการสัมผัส
