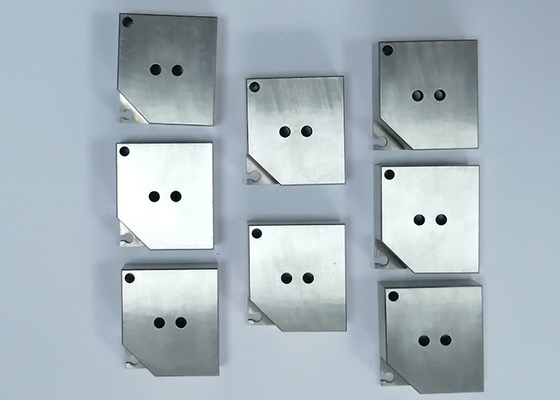

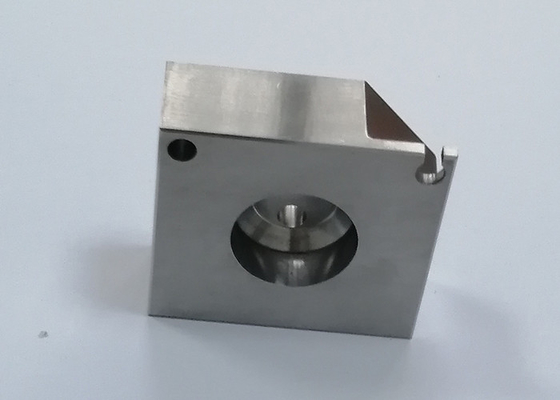

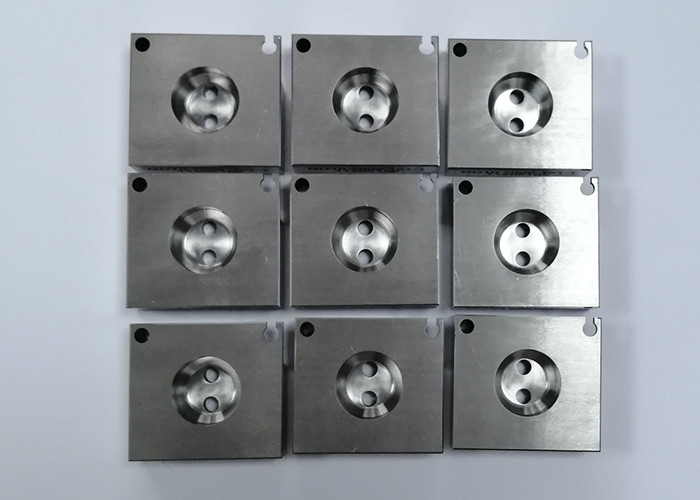

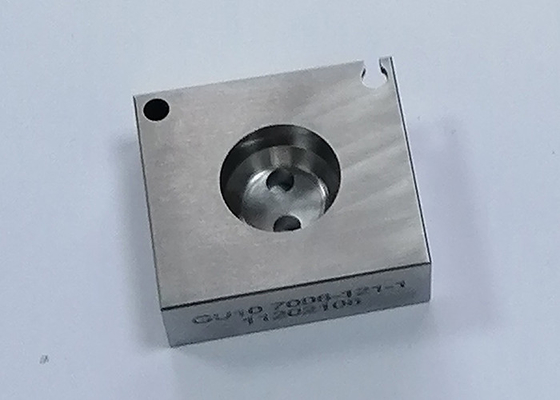

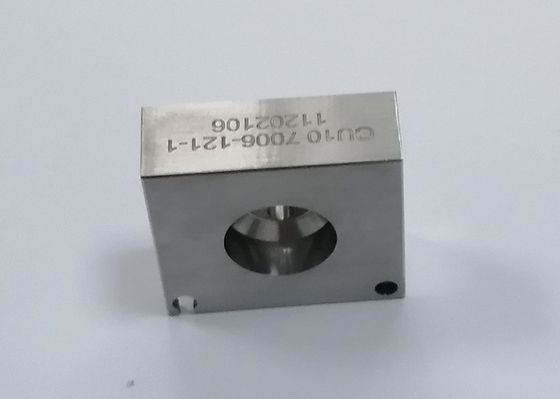

Go And Not Go Gu10 เกจฝาครอบหลอด 7006-121-1 IEC60061-3

GO And NOT GO เกจ Gu10 7006-121-1 IEC60061-3 เกจฝาครอบหลอด

7006-121-1

วัตถุประสงค์:เพื่อตรวจสอบฐาน GU10 ในเรื่องต่อไปนี้:

ก) เส้นผ่านศูนย์กลางของหมุดแต่ละตัว (ขนาด A);

b) การกระจัดและเส้นผ่านศูนย์กลางของหมุด (ขนาด A และ D)

c) ความยาวของหมุด (ขนาด F1 บวก J);

d) ความยาวช่องและเส้นผ่านศูนย์กลางของหมุด (ขนาด F2 และ E)

การทดสอบ ::a) สามารถใส่หมุดแต่ละอันของฐานได้

จากพื้นผิว Z เข้าไปในรู "a1" แล้วถอดหมุดตามช่อง

b) จะต้องไม่สามารถสอดหมุดของฐานเข้าไปในรู "a2"

ค) จะต้องสามารถสอดฐานเข้าไปในเกจได้จนถึง

ระนาบอ้างอิงของฐานสัมผัสกับพื้นผิว Y ของมาตรวัด

ง) ในตำแหน่งนี้ ปลายหมุดต้องไม่ยื่นเกิน

พื้นผิวของมาตรวัด

สอดคล้องกับ:

IEC60061-3 Gu10 7006-121-1

แอปพลิเคชัน:

Guangzhou Shice Equipment มีมาตรวัดที่หลากหลายเพื่อให้ตรงตามมาตรฐานทั่วไปมากที่สุด

รวมทั้งจาก IEC, EN, UL, GB, DIN, VDE และอื่นๆมาตรฐานดังกล่าวกำหนดให้

การตรวจสอบขนาดและความคมชัด ฯลฯ เกจเหล่านี้สร้างจากสแตนเลสระดับสูง

และเหล็กที่เหมาะสมที่มีความแข็งอย่างน้อย 60 HRC และมีความหยาบตาม

มาตรฐานที่ต้องการเกจแต่ละตัวมีใบรับรองการสอบเทียบ
