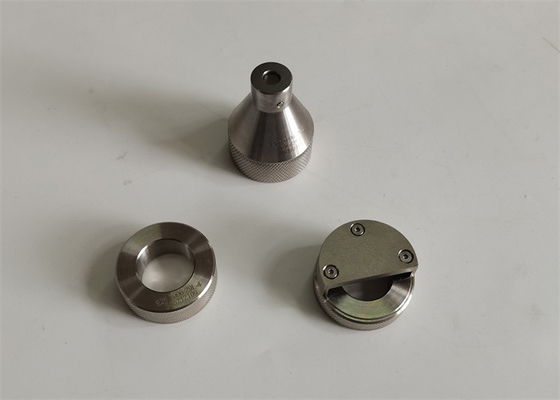

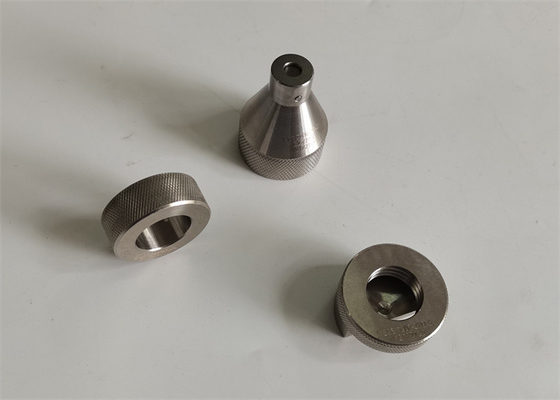

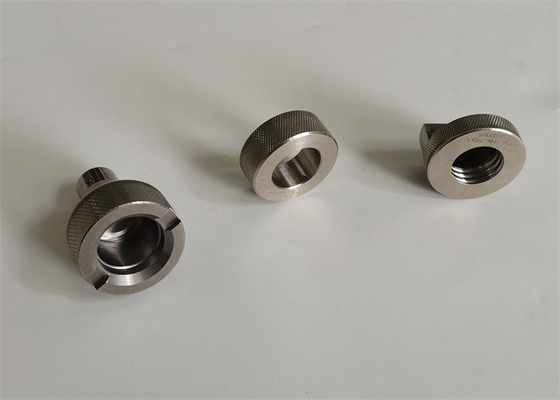

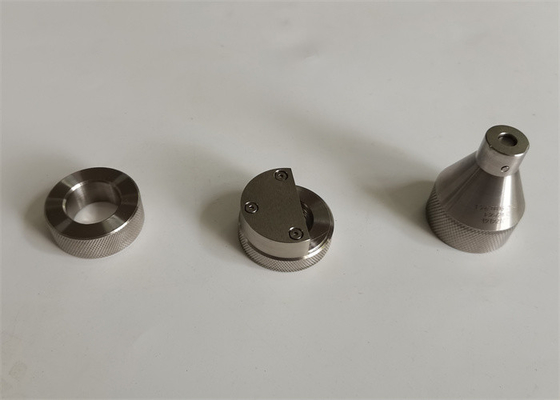

7006-29-3 E26 เกจฝาครอบหลอดไฟ Go No Go สำหรับการทดสอบการสัมผัส - การทำโคมไฟที่ติดตั้งแคป

7006-29-3 E26 เกจฝาครอบหลอดไฟ Go No Go สำหรับการทดสอบการสัมผัส - การทำโคมไฟที่ติดตั้งแคป

ยืนยัน:
IEC60061-3

ชื่อเกจและวัตถุประสงค์ในการทดสอบ

1. E26, E26/50x39, E26/51x39 & E26d​ “NOT GO” GAUGE FOR CAPS 7006-29L-4

การทดสอบ:

เมื่อวางเกจไว้เหนือเกลียวของขั้วหลอดบนหลอดไฟฟ้าที่เสร็จแล้ว ขั้วจับด้านบนสุด หน้าสัมผัสตรงกลางจะต้องไม่ยื่นออกมาเหนือพื้นผิว X เฉพาะน้ำหนักของมาตรวัดเท่านั้นที่จะนำไปใช้ในการทดสอบ

วัตถุประสงค์:

เพื่อตรวจสอบเส้นผ่านศูนย์กลางภายนอกขั้นต่ำ (หลัก) ของเกลียวสกรู ขนาด d ของ E26, E26/50x39, E26/51x39 หรือ E26d ขั้วบนหลอดสำเร็จรูป


2. “GO” GAUGE สำหรับหมวก E26, E26/50x39, E26/51x39 & E26d7006-27D-3

การทดสอบ:

เมื่อขันเกลียวฝาครอบบนหลอดไฟเสร็จแล้วเข้าไปในเกจจนสุด หน้าสัมผัสตรงกลางจะต้องสัมผัสพื้นผิว X เมื่อถอดหลอดไฟออกจากเกจ จะต้องหมุนให้สุดสองรอบเป็นอย่างน้อยเพื่อคลายเกลียว

วัตถุประสงค์:

เพื่อตรวจสอบขนาดสูงสุดของเกลียวสกรูและขนาด T1min ของขั้ว E26, E26/50x39, E26/51x39 หรือ E26d บนหลอดไฟสำเร็จรูป

3. เกจสำหรับทดสอบการสัมผัสของหลอดไฟที่ติดตั้งแคป 7006-29-3

การทดสอบ:

รูปร่างของหลอดที่เกี่ยวกับความพอดีในขั้วรับหลอดจะถือว่าถูกต้อง หากสามารถผลักหลอดเข้าไปในมาตรวัดได้จนกว่าระนาบ W จะไปถึงระนาบ V หรือฉายนอกเหนือนั้นสำหรับหลอดขั้ว E26/24 เมื่อพื้นผิว V และ W ตรงกัน ส่วนบนของขั้วหลอดรวมถึงวัสดุบัดกรีหรือสื่อนำไฟฟ้าจะต้องไม่ยื่นออกมาเหนือพื้นผิว X

วัตถุประสงค์:

การตรวจสอบขนาดหลอดไฟสำหรับการสัมผัสในขั้วรับหลอด E26, E26/50x39, E26/51x39 หรือ E26d

รายการเกจ E26 และ E26d แบบเต็ม:

-------------------------------------------------- -------------------------------------------------- ----------------------------------
7006-27D-3 “GO” GAUGE สำหรับหมวก E26, E26/50x39, E26/51x39 & E26d
7006-29L-4 “NOT GO” GAUGE สำหรับหมวก E26, E26/50x39, E26/51x39 & E26d
7006-29-3 GAUGE สำหรับทดสอบการสัมผัสของหลอดไฟที่ติดตั้งหมวก
7006-29A-2 GAUGE สำหรับแคปที่ติดโคมไฟสำเร็จรูปสำหรับการทดสอบการป้องกันกับการสัมผัสโดยบังเอิญ E26d
7006-29B-2 GAUGE พร้อมเส้นผ่านศูนย์กลางอ้างอิง 23 มม. สำหรับ CAPS E26d
7006-29C-2 GAUGE พร้อมเส้นผ่านศูนย์กลางอ้างอิง 13.2 มม. สำหรับ CAPS E26d
7006-29D-1 เกจที่มีเส้นผ่านศูนย์กลางอ้างอิง 10.4 มม. สำหรับ E26d CAPS บน LAM สำเร็จรูป
