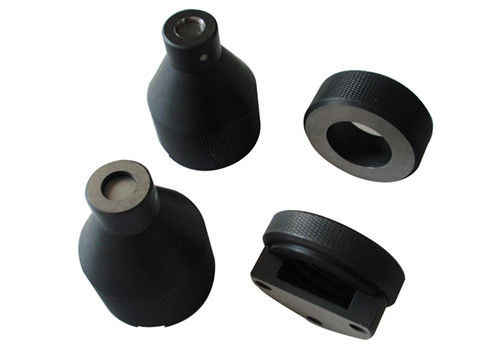

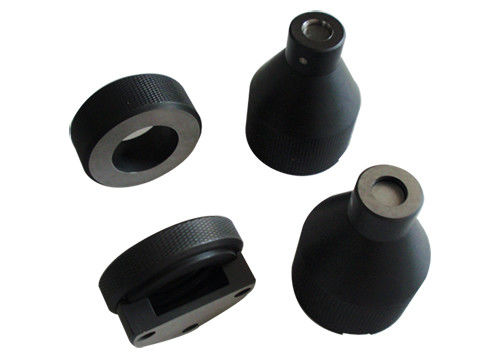

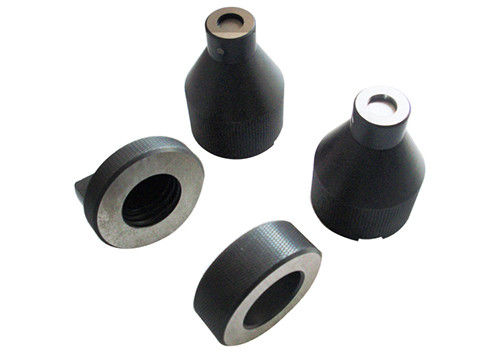

E26 Go And Not Go เกจเกจวัดเกลียวเหล็กแม่พิมพ์

IEC60061-3 E26 มาตรวัดฝาหลอดไฟ, เกจวัดไม่มี go, เกจวัดเกลียว

รายการมาตรวัด E26 และ E26d:

ยืนยัน:
IEC60061-3

วัตถุประสงค์และการทดสอบ:
1. 7006-27D-3

มาตรวัด“ GO” สำหรับ CAPS E26, E26 / 50x39, E26 / 51x39 และ E26d
วัตถุประสงค์:

เพื่อตรวจสอบขนาดสูงสุดของเกลียวเกลียวและขนาด T1min ของ E26, E26 / 50x39, E26 / 51x39 หรือ E26d caps บนหลอดสำเร็จรูป
การทดสอบ:

เมื่อขันฝาของหลอดไฟสำเร็จรูปเข้ากับเกจจนสุดแล้วหน้าสัมผัสตรงกลางจะต้องสัมผัสกับพื้นผิว X เมื่อถอดหลอดไฟออกจากเกจจะต้องมีการหมุนเต็มอย่างน้อยสองรอบเพื่อปลดเกลียว

2. 7006-29L-4

"ไม่ไป" มาตรวัดสำหรับหมวก
E26, E26 / 50x39, E26 / 51x39 และ E26d
วัตถุประสงค์:

ในการตรวจสอบเส้นผ่านศูนย์กลางภายนอก (หลัก) ขั้นต่ำของเกลียวสกรูขนาด d ของ E26, E26 / 50x39, E26 / 51x39 หรือฝาปิด E26d บนหลอดสำเร็จรูป
การทดสอบ:

เมื่อวางมาตรวัดไว้เหนือเกลียวของฝาบนหลอดไฟสำเร็จรูปโดยให้ฝาปิดอยู่ด้านบนสุดหน้าสัมผัสตรงกลางจะต้องไม่ยื่นออกมาเกินพื้นผิว X ต้องใช้น้ำหนักของมาตรวัดเท่านั้นในการทดสอบ

3. 7006-29-3

มาตรวัดสำหรับการทดสอบการสัมผัสกับหลอดไฟที่ติดตั้งฝาปิด
วัตถุประสงค์:

ในการตรวจสอบขนาดหลอดไฟสำหรับการสร้างหน้าสัมผัสในขั้วรับหลอด E26, E26 / 50x39, E26 / 51x39 หรือ E26d
การทดสอบ:

รูปร่างของหลอดไฟโดยคำนึงถึงความพอดีในขั้วรับหลอดถือว่าถูกต้องหากสามารถดันหลอดเข้าไปในมาตรวัดได้จนกว่าระนาบ W จะถึงระนาบ V หรือเกินกว่านั้นสำหรับหลอดไฟ E26 / 24 เมื่อพื้นผิว V และ W ตรงกันด้านบนของฝารวมทั้งวัสดุบัดกรีหรือวัสดุนำไฟฟ้าจะต้องไม่ยื่นออกมาเหนือพื้นผิว X

4. 7006-29A-2

มาตรวัดสำหรับฝาบนหลอดสำเร็จรูปสำหรับการทดสอบการป้องกันกับการติดต่อโดยบังเอิญ E26d
วัตถุประสงค์:

เพื่อตรวจสอบการป้องกันการสัมผัสโดยบังเอิญของฝา E26d บนหลอดสำเร็จรูป
การทดสอบ:

เมื่อหลอดถูกดันเข้าไปในเกจจนสุดที่จะไปกับตัวประสานด้านข้างของฝาที่อยู่ในช่องที่จัดเตรียมไว้พื้นผิว W ของลูกสูบจะต้องไม่ยื่นออกมาเกินพื้นผิว V

5. 7006-29B-2

มาตรวัดพร้อมเพชรอ้างอิง 23 มม. สำหรับ CAPS E26d
วัตถุประสงค์:

ในการตรวจสอบขนาด S min., S max., S1min.และ S1maxจำนวนแคป E26d.
การทดสอบ:

เมื่อฝาปิด (หรือหลอดไฟ) ถูกดันเข้าไปในเกจจนสุดพื้นผิว W ของลูกสูบจะต้องยื่นออกมาเหนือพื้นผิว Y แต่สำหรับแคปที่ไม่ได้ติดตั้งจะต้องไม่ยื่นออกมาเกินพื้นผิว X
สำหรับฝาบนโคมสำเร็จรูปพื้นผิว W จะต้องไม่ยื่นออกมาเกินพื้นผิว V

6. 7006-29C-2

มาตรวัดพร้อมเส้นผ่านศูนย์กลางอ้างอิง 13,2 มม. สำหรับ CAPS E26d
วัตถุประสงค์:

เพื่อตรวจสอบขนาด C สูงสุดและ C1 สูงสุดจำนวนแคป E26d.
การทดสอบ:

เมื่อฝาที่ไม่ได้ติดตั้งถูกดันเข้าไปในเกจจนสุดที่จะไปพื้นผิว W ของลูกสูบจะต้องไม่ยื่นออกมาเกินพื้นผิว X สำหรับฝาบนโคมสำเร็จรูปพื้นผิว W จะต้องไม่ยื่นออกมาเกินพื้นผิว V ในกรณีนี้ฝาปิด จะต้องอยู่ในตำแหน่งเพื่อให้ตัวประสานบนหน้าสัมผัสกลางอยู่ในช่องที่จัดเตรียมไว้ในมาตรวัด

7. 7006-29D-1
เกจวัดค่าอ้างอิง 10.4 มม. สำหรับฝา E26d บนโคมไฟสำเร็จรูป
วัตถุประสงค์:

ในการตรวจสอบขนาด C1 นาทีและ T1 นาทีให้แสดงในแผ่นงาน 7004-29 และขนาดสูงสุดของเกลียวหมวก
การทดสอบ:

เมื่อขันหลอดไฟเข้ากับมาตรวัดจนสุดแล้วพื้นผิว“ W” จะต้องเป็นแนวระนาบร่วมกับพื้นผิว“ V”หลังจากการทดสอบนี้จะต้องมีการเปลี่ยนหลอดไฟอย่างน้อยสองรอบเพื่อปลดหลอดไฟออกจากเกจ

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3“ GO” เกจสำหรับ CAPS E26, E26 / 50x39, E26 / 51x39 และ E26d
7006-29L-4 เกจวัด“ ไม่ไป” สำหรับ CAPS E26, E26 / 50x39, E26 / 51x39 และ E26d
7006-29-3 เกจสำหรับการทดสอบการสัมผัส - ทำโคมไฟที่ติดตั้งฝาปิด
7006-29A-2 เกจสำหรับฝาบนโคมสำเร็จรูปสำหรับการทดสอบการป้องกันกับการติดต่อโดยไม่ได้ตั้งใจ E26d
7006-29B-2 เกจพร้อม DIAMETER 23 มม. สำหรับ CAPS E26d
7006-29C-2 เกจพร้อม DIAMETER 13,2 มม. สำหรับ CAPS E26d
7006-29D-1 เกจพร้อมเส้นผ่านศูนย์กลางอ้างอิง 10.4 มม. สำหรับฝา E26d บนโคมไฟสำเร็จรูป
