รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กกล้าไร้สนิม | มาตรฐาน: | IEC60884 รูปภาพ 30 |
|---|---|---|---|
| อุณหภูมิตู้ทำความร้อน: | (70 ± 2) ° C | สถานีทดสอบ: | 1 สถานี |
| น้ำหนัก: | 50N * 1, 20N * 2, 30N * 1, 4N * 1 | แรงดึงน้ำหนัก: | ตามแรงถอนสูงสุดในตารางที่ 16 |
| ฟังก์ชัน: | ทดสอบความแน่นของปลั๊กและขาปลั๊ก | เวลาของแรงที่ใช้กับขาปลั๊กแต่ละอัน: | 1 นาที |
| แสงสูง: | 4N Verifying Test Apparatus,20N Verifying Test Apparatus,Fig30 IEC60884 |
||
IEC60884 รูปที่ 30 เครื่องทดสอบซ็อกเก็ตปลั๊กสำหรับตรวจสอบการตรึงหมุดในตัวของปลั๊ก
รายละเอียดสินค้า:
อุปกรณ์นี้เป็นไปตามมาตรฐานของ IEC 60884-1 ข้อ 24.10 รูปที่ 30
ใช้สำหรับทดสอบความแน่นของปลั๊กและขาปลั๊ก
ปลั๊กวางอยู่บนแผ่นเหล็กแข็งที่มีรูที่เหมาะสมกับหมุดของปลั๊ก
ระยะห่างระหว่างจุดศูนย์กลางของรูจะต้องเท่ากันกับระยะห่างระหว่างจุดศูนย์กลางของวงกลมที่ล้อมรอบพื้นที่หน้าตัดของแต่ละพินในแผ่นมาตรฐานของปลั๊ก
พารามิเตอร์ทางเทคนิค:
| จำนวนสถานีทดสอบ | 1 |
| น้ำหนัก | 50N * 1, 20N * 2, 30N * 1, 4N * 1 |
| ซ็อกเก็ตมาตรฐาน: มาตรฐานเม็กซิกันสำหรับการกำหนดค่า: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
วิธีทดสอบ:
1. ก่อนใช้งานครั้งแรกผู้ใช้ควรทำความคุ้นเคยกับมาตรฐานที่เกี่ยวข้องเพื่อประสิทธิภาพและเหมาะสมยิ่งขึ้นโดยใช้อุปกรณ์ทดสอบและทำการทดสอบให้เสร็จสิ้น
2. ปลั๊กวางอยู่บนแผ่นเหล็กในลักษณะที่กึ่งกลางของวงกลมที่ล้อมรอบหมุดตรงกับกึ่งกลางของรูจากนั้นใส่ปลั๊กทดสอบลงในซ็อกเก็ตตามทิศทางของแกนตามยาวของพินหลังจากนั้นปลั๊กจะถูกวางไว้ในตู้ทำความร้อนที่มีอุณหภูมิ (70 ± 2) ° C หลังจากนั้น 1 ชั่วโมงจะมีแรงดึงภายในตู้ทำความร้อน
3. เลือกตัวยึดตามรูปร่างของปลั๊กและเชื่อมต่อกับปลั๊กอย่างแน่นหนา (ตรวจสอบให้แน่ใจว่าจะไม่หลวมเมื่อออกแรงดึง)
4. เลือกน้ำหนักแรงดึงตามแรงดึงสูงสุดตามที่ระบุในตารางที่ 16 (สามารถทำได้โดยการซ้อนทับ) น้ำหนักจะติดอยู่ในวงแหวนของแคลมป์จับด้วยความระมัดระวังและอย่าให้เกิดแรงดึงที่ระเบิดได้
5. แรงจะถูกนำไปใช้กับขาปลั๊กแต่ละอันเป็นเวลา 1 นาทีหลังจากการทดสอบปลั๊กจะได้รับอนุญาตให้เย็นลงจนถึงอุณหภูมิโดยรอบและจะต้องได้รับการตรวจสอบว่าการเคลื่อนที่ของขาปลั๊กใด ๆ ในตัวปลั๊กไม่ควรเกิน 1 มม.
6. ใส่ใจกับการทำความสะอาดอุปกรณ์และการบำรุงรักษาซ็อกเก็ตหลังจากการทดสอบเสร็จสิ้น
ตารางที่ 16:

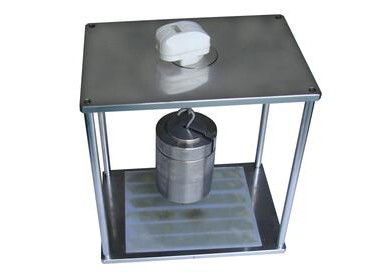

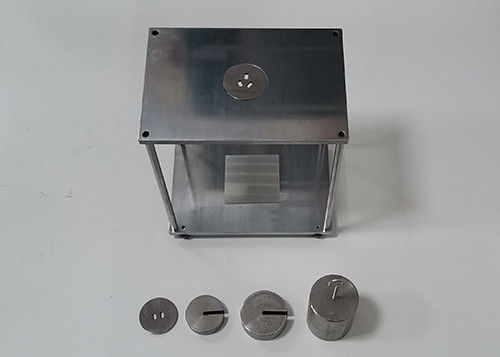

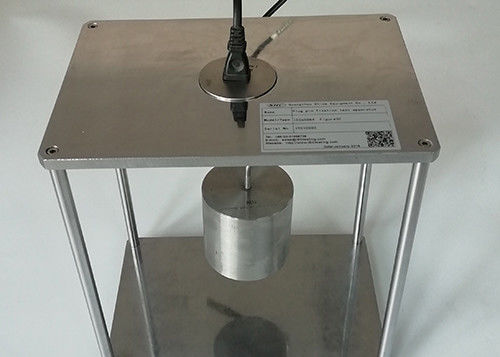

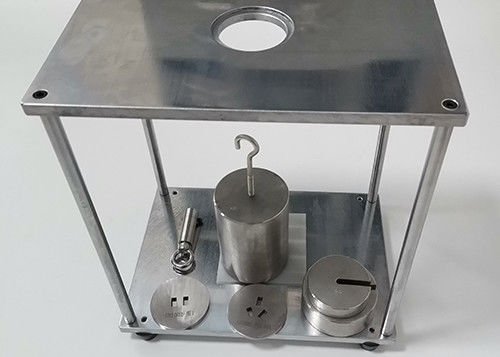

รูปภาพเครื่องมือ:
