รายละเอียดสินค้า:
การชำระเงิน:
|
| Material: | Stainless Steel | Standards: | IEC60884 Figure 27 Figure 42 |
|---|---|---|---|
| Warranty: | 12 months | Height of falling: | 10~250mm is adjustable |
| Weight of the drop hammer: | 1000±2g , 100 ± 1 g | The height of the impact: | 100mm |
| Specimens temperature: | (–15 ± 2) °C | Pad of sponge rubber: | 40 mm thick |
| แสงสูง: | รูปที่ 42 เครื่องทดสอบแรงกระแทก,IEC 60884 เครื่องทดสอบแรงกระแทก,เครื่องทดสอบแรงกระแทกสแตนเลส |
||

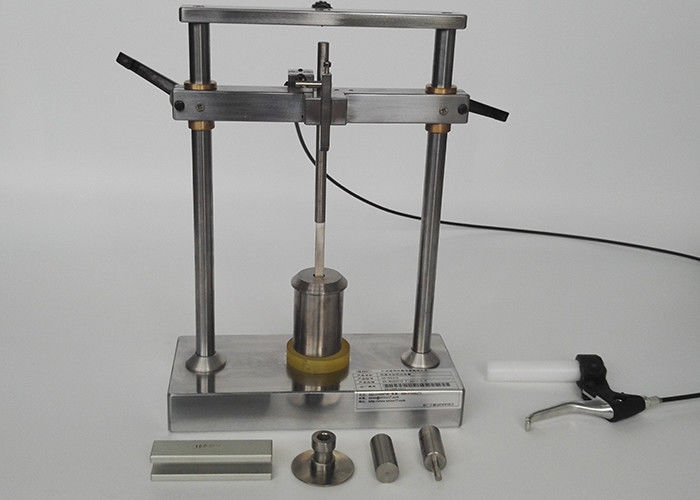

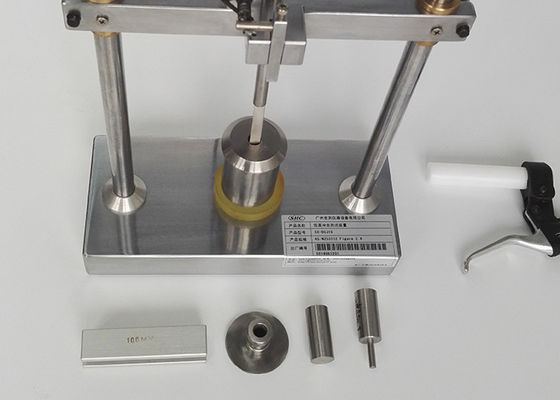

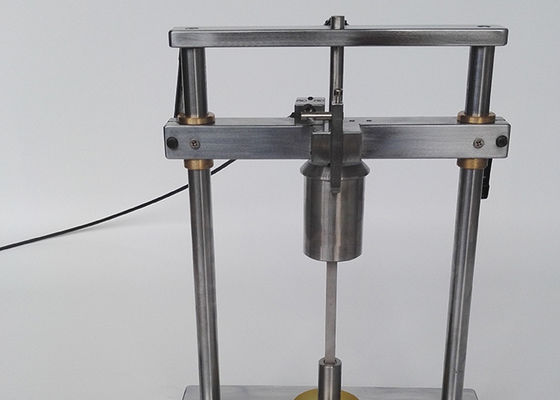

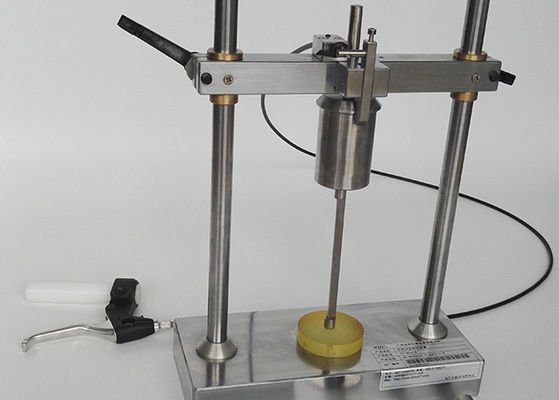

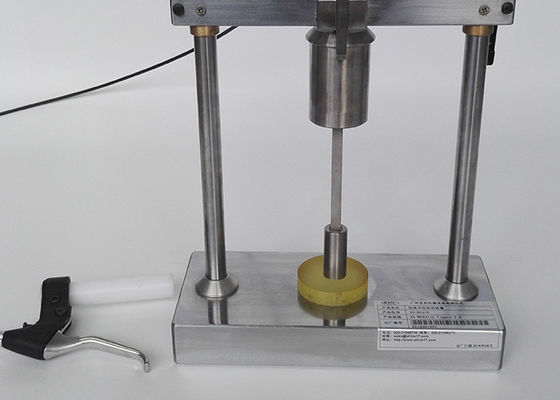

IEC60884 รูปที่ 27 รูปที่ 42 เครื่องทดสอบแรงกระแทกบนพินที่มีปลอกหุ้มฉนวน
ข้อมูลผลิตภัณฑ์:
ยืนยัน:
IEC 60884 รูปที่ 27
ชิ้นงานทดสอบต้องผ่านการทดสอบการกระแทกโดยใช้เครื่องมือดังแสดงในรูปที่ 27
เครื่องมือที่วางอยู่บนแผ่นยางฟองน้ำหนา 40 มม. ถูกวางร่วมกับชิ้นงานทดสอบในช่องแช่แข็งที่อุณหภูมิ (–15 ± 2) °C เป็นเวลาอย่างน้อย 16 ชั่วโมง
เมื่อสิ้นสุดระยะเวลานี้ ในทางกลับกัน ตัวอย่างแต่ละชิ้นจะอยู่ในตำแหน่งการใช้งานปกติดังแสดงในรูปที่ 27 และน้ำหนักจะตกลงมาจากความสูง 100 มม.มวลของน้ำหนักที่ตกลงมาคือ
(1000 ± 2) ก.
หลังการทดสอบ ตัวอย่างต้องไม่เสียหายตามความหมายของมาตรฐานนี้
ยืนยัน:
IEC 60884 รูปที่ 42
ชิ้นงานทดสอบต้องผ่านการทดสอบการกระแทกโดยใช้เครื่องมือดังแสดงในรูปที่ 42
มวลของน้ำหนักที่ตกลงมาคือ (100 ± 1) g.
วางเครื่องมือบนแผ่นยางฟองน้ำหนา 40 มม. พร้อมกับชิ้นงานทดสอบใน a
ช่องแช่แข็งที่อุณหภูมิ (–15 ± 2) ℃ เป็นเวลาอย่างน้อย 24 ชั่วโมง
เมื่อสิ้นสุดระยะเวลานี้ ตัวอย่างแต่ละชิ้นจะกลับเข้าตำแหน่งดังแสดงในรูปที่ 42 และ
น้ำหนักที่ตกลงมาสามารถตกจากที่สูงได้ 100 มม.ผลกระทบสี่ประการถูกนำไปใช้กับ
ชิ้นงานชิ้นเดียวกันโดยหมุนผ่าน 90° ระหว่างการกระแทก
หลังจากการทดสอบ ปล่อยให้ชิ้นงานทดสอบมีอุณหภูมิห้องโดยประมาณ จากนั้นจึง
ตรวจสอบแล้ว
ไม่ควรมองเห็นรอยแตกของปลอกฉนวนด้วยการมองเห็นปกติหรือแก้ไขโดยไม่ต้องเพิ่มเติม
กำลังขยาย
หมายเหตุ ระยะเวลาการทำความเย็น 24 ชั่วโมง ที่กล่าวถึงในการทดสอบ 30.3 และ 30.4 รวมถึงเวลาที่จำเป็นสำหรับการทำให้เครื่องเย็นลง
พารามิเตอร์ทางเทคนิค:
ความสูงของการตก: 10 ~ 250 มม. สามารถปรับได้
| ตัวอย่างการทดสอบแรงกระแทกที่อุณหภูมิต่ำ | มาตรฐาน | น้ำหนักของค้อนทุบ (g) | ความสูงของแรงกระแทก mm | ข้อสังเกต |
| กล่องเต้ารับและตู้ไฟฟ้าที่คล้ายกัน | IEC60884 รูปที่ 27 | 1000±2 | 100 | มาตรฐาน |
| สลักเกลียวพร้อมปลอกฉนวน | IEC60884 รูปที่ 42 | 100±1 | 100 | มาตรฐาน |
| สายไฟฟ้าพร้อมปลอกพีวีซี | IEC60884 รูปที่ 2 |
100,200,300,400, 500,600,750,1000,1250,1500g |
100 | ไม่จำเป็น |
สำหรับตัวอย่างการวางสายเคเบิล ต้องใช้น้ำหนักของดรอปแฮมเมอร์ดังนี้:
| เส้นผ่านศูนย์กลางภายนอกของตัวอย่าง (D/mm) | น้ำหนักของค้อนทุบ /g |
| D≤4.0 | 100 |
| 4.0＜D≤6.0 | 200 |
| 6.0＜D≤9.0 | 300 |
| 9.0＜D≤12.5 | 400 |
| 12.5＜D≤20.0 | 500 |
| 20.0＜D≤30.0 | 750 |
| 30.0＜D≤50.0 | 1000 |
| 50.0＜D≤75.0 | 1250 |
| 75.0＜D | 1500 |
สำหรับตัวอย่างสายเคเบิลแบบยืดหยุ่นและสายเคเบิลโทรคมนาคม น้ำหนักของดรอปแฮมเมอร์ที่ต้องการมีดังนี้:
| เส้นผ่านศูนย์กลางภายนอกของตัวอย่าง D/mm | น้ำหนักของค้อนหล่น /g |
| D≤6 | 100 |
| 6.0＜D≤10.0 | 200 |
| 10.0＜D≤15.0 | 300 |
| 15.0＜D≤25.0 | 400 |
| 25.0＜D≤35.0 | 500 |
| 35.0＜D | 600 |
