รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กกล้าไร้สนิม | มาตรฐาน: | IEC60884 รูปที่ 18 และรูปที่ 19 |
|---|---|---|---|
| น้ำหนัก: | 36N * 1, 5.4N * 1, 5N * 2, 4N * 1, 2.6N * 1 | สลักเกลียวทดสอบมาตรฐาน: | แต่ละตัวสำหรับ 1.5N และ 2N |
| ทดสอบปลั๊กมาตรฐาน: | หนึ่งขั้ว 10A สามขั้ว 10A และ 16A | ฟังก์ชัน: | การตรวจสอบแรงถอนสูงสุด |
| น้ำหนักความเครียดด้านข้าง: | 5N * 1 | ฟังก์ชั่นเพิ่มเติม: | ตรวจสอบความต้านทานต่อความเครียดด้านข้าง |
| เน้น: | IEC60884 เครื่องมือตรวจสอบแรงถอน,เครื่องมือตรวจสอบแรงถอนของ SGS,IEC60884 รูปที่ 18 อุปกรณ์ทดสอบ IEC |
||

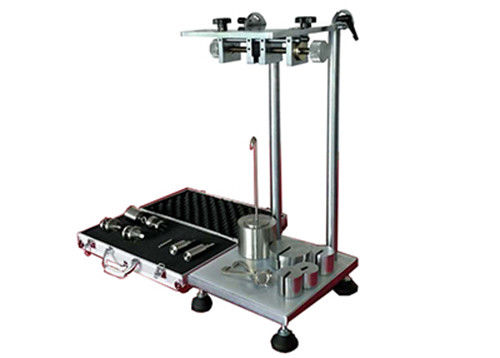

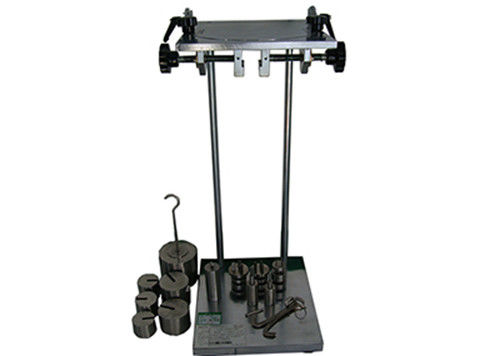

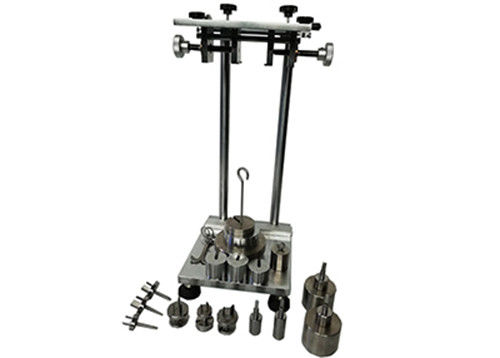

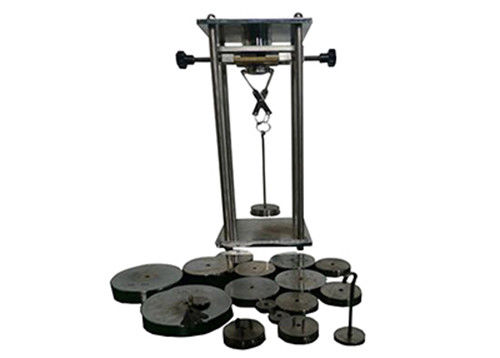

เครื่องมือตรวจสอบแรงดึงสูงสุด IEC60884 รูปที่ 18 19
ใบสมัคร:
เหมาะสำหรับการตรวจสอบแรงสูงสุดที่ต้องใช้ในการดึงปลั๊กออกจากซ็อกเก็ตและขาขั้วเดียวดึงออกจากชุดซ็อกเก็ตกำลังต่ำสุดที่ต้องการอยู่ในช่วงที่กำหนดโดยมาตรฐานหรือไม่
พารามิเตอร์:
1. มาตรฐานหนึ่งขั้ว 10A สามขั้ว 10A และ 16A ปลั๊กมาตรฐานการทดสอบแต่ละปลั๊กมาตรฐานการทดสอบ 10A 16A แต่ละตัวปรับได้:
1) ปลั๊กกลมพร้อมซ็อกเก็ตคู่ 2 ขั้วเส้นผ่านศูนย์กลางของสลักเกลียวคือ 4.8
2) ปลั๊กกลมของซ็อกเก็ตสองขั้ว 2 ขั้วเส้นผ่านศูนย์กลางของสลักเกลียวคือ 4.0
3) ปลั๊กกลม (unipolar) เส้นผ่านศูนย์กลางของสลักเกลียวคือ 4.8
4) ปลั๊กกลม (unipolar) เส้นผ่านศูนย์กลางของสลักเกลียวคือ 4.0
2. น้ำหนัก: 36N * 1, 5.4N * 1, 5N * 2, 4N * 1, 2.6N * 1;
1) สลักเกลียวทดสอบมาตรฐาน: แต่ละอันสำหรับ 1.5N และ 2N
2) อุปกรณ์จับยึด 1 ชุด
3) ถาดน้ำหนัก 1 ชุด
4) น้ำหนักความเครียดด้านข้าง 5N * 1
5) แถบความเค้นด้านข้าง 1 ชุด
การใช้งาน:
1. เสียบปลั๊กทดสอบที่มีหมุดขนาดสูงสุดเข้าและถอดออกจากซ็อกเก็ต
ทางออกสิบครั้งจากนั้นจะถูกแทรกอีกครั้งเป็นพาหะ E สำหรับมวลหลักและ a
มวลเสริม G ถูกยึดเข้าด้วยกันโดยใช้แคลมป์ที่เหมาะสม D.
มวลเสริมคือมันออกแรงเท่ากับหนึ่งในสิบของค่าสูงสุด
แรงถอนแสดงในตารางที่ 16
2. มวลหลักพร้อมกับมวลเสริมแคลมป์ตัวยึดและ
ปลั๊กออกแรงเท่ากับแรงดึงสูงสุดที่แสดงในตารางที่ 16
3. มวลหลักแขวนอยู่บนปลั๊กโดยไม่ต้องเขย่าและมวลเสริมคือถ้า
จำเป็นอนุญาตให้ตกจากความสูง 50 มม. เข้าสู่มวลหลัก
ฟังก์ชั่นเพิ่มเติม:
อุปกรณ์สำหรับตรวจสอบความต้านทานต่อความเครียดด้านข้าง
สามารถตรวจสอบความต้านทานต่อความเครียดด้านข้างยืนยันตาม IEC60884 รูปที่ 13
รูปที่ 13 การทดสอบ:
1. ชิ้นงานแต่ละชิ้นติดตั้งบนพื้นผิวแนวตั้งโดยให้ระนาบผ่านหน้าสัมผัสซ็อกเก็ต
แนวนอน.จากนั้นอุปกรณ์จะทำงานอย่างเต็มที่และมีน้ำหนักแขวนอยู่กับที่ซึ่งแรงที่กระทำคือ 5N
2. อุปกรณ์จะถูกถอดออกหลังจากผ่านไป 1 นาทีและเต้ารับเต้ารับจะหมุน 90 องศาบนตัวยึด
พื้นผิวการทดสอบทำสี่ครั้งเต้ารับเปิดผ่าน 90 องศาหลังจากการหมั้นแต่ละครั้ง
3. ในระหว่างการทดสอบอุปกรณ์จะต้องไม่หลุดออกจากเต้ารับ
4. หลังการทดสอบเต้ารับเต้ารับจะต้องไม่มีความเสียหายตามความหมายของมาตรฐานนี้ใน
โดยเฉพาะอย่างยิ่งต้องปฏิบัติตามข้อกำหนดของข้อ 22
มาตรฐาน:
อุปกรณ์นี้เป็นไปตามข้อกำหนดของ
IEC60884 รูปที่ 18/19,
VDE0620 ฯลฯ
