| มาตรฐาน: | AS / NZS 3112 Cl2.13.9.1 | ชื่อ: | การประยุกต์ใช้การเคลื่อนที่ของหมุด |
|---|---|---|---|
| ฟังก์ชัน: | สำหรับการทดสอบพินของออสเตรเลียและนิวซีแลนด์ | บังคับ: | 18 ± 1 น |
| AS / NZS 3112 ข้อ 3.6.3: | มาตรวัดที่ปรับเปลี่ยนของภาคผนวก D (เส้นผ่านศูนย์กลางเปลี่ยนเป็น 43.2 มม.) | AS / NZS 3112 รูปที่ 3.6: | การทดสอบมาตรวัดความเครียดด้านข้างรูปที่ 3.6 |
| AS / NZS 3112 ข้อ 3.3.2: | มาตรวัดพินทดสอบ 3N 6.20 มม. x 1.58 มม | AS / NZS 3112 ข้อ 2.2.3: | รูปแบบของหมุดในรูปที่ 2.3 |
| แสงสูง: | เครื่องทดสอบการเคลื่อนที่ของขา 18N,เครื่องทดสอบการเคลื่อนที่ของขา 18N,ปลั๊ก TUV Plug Socket gauge |
||

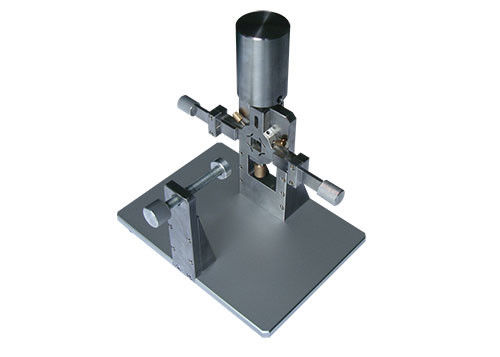

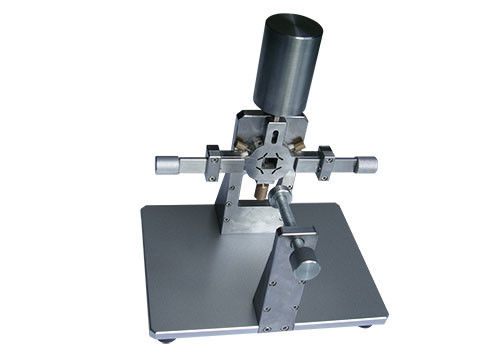

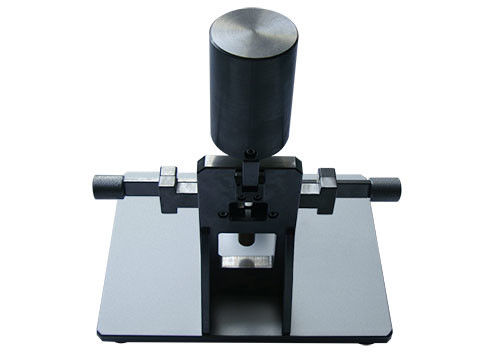

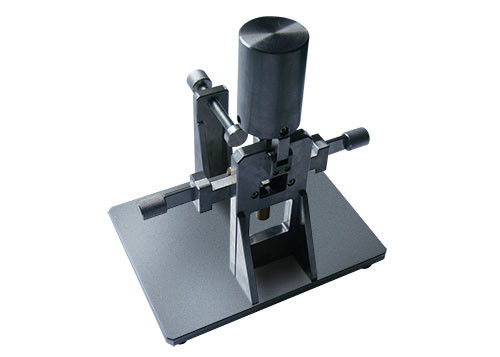

เครื่องมือของพิน การเคลื่อนไหวทดสอบ AS / NZS 3112 Plug Socket gauge
| มาตรฐาน | ชื่อผลิตภัณฑ์ |
| AS/NZS3112 รูปที่A1 | พิกัดและขนาดของเกจปลั๊กแรงดันต่ำ รูปที่ A1 (10A, 15A, 20A) |
| AS/NZS3112 รูป B1 | พิกัดและขนาดของเกจปลั๊กแรงดันต่ำ รูปที่ B1 |
| AS/NZS3112 รูปที่ C1 | ระหว่างการทดสอบการเสียบปลั๊กปกติในรูป C1(10A,15A,20A) |
| AS/NZS3112 รูปที่ D1 | ระหว่างการทดสอบการเสียบปลั๊กปกติในรูปที่ D1(10A,15A,21A) |
| AS/NZS3112 รูป E1 | การทดสอบการแตกปัจจุบัน / การทดสอบปลั๊กทดสอบการเพิ่มอุณหภูมิด้วยหมุดทองเหลืองในรูป E1 |
| AS/NZS3112 รูปที่ F1 a | พิกัดและขนาดของเกจปลั๊กแรงดันต่ำ รูปที่ F1(a) ภาคผนวก F |
| AS/NZS3112 รูปที่ F1 b | พิกัดและขนาดของเกจปลั๊กแรงดันต่ำ รูปที่ F1(b) ภาคผนวก F |
| AS/NZS3112 รูปที่ G1 a | ระหว่างการทดสอบการเสียบปลั๊กปกติในรูปที่ G1(a) ของภาคผนวก G |
| AS/NZS3112 รูปที่ G1 b | ระหว่างการทดสอบการเสียบปลั๊กปกติในรูปที่ G1(b) ของภาคผนวก G |
| AS/NZS 3112 รูปที่ 3.1 abc | ความลึกของหน้าสัมผัส เกจแบบไม่สัมผัสในรูปที่ 3.1 abc |
| AS/NZS 3112 รูปที่ 3.1 abc ข้อ 3.3.4 | ความลึกของหน้าสัมผัสเกจสัมผัสในรูปที่ 3.1 abc |
| AS/NZS 3112 รูปที่ 3.1 a | เกจวัดสัมผัสในรูปที่ 3.1 a (ใบมีดโลหะ 1.58x6.2mm, ยาว 12.60mm) |
| AS/NZS 3112 รูปที่ 3.1 b | เกจวัดสัมผัสในรูปที่ 3.1 b (ใบมีดโลหะ 1.58x8.93 มม. ยาว 12.60 มม.) |
| AS/NZS 3112 รูปที่ 3.1 c | เกจวัดสัมผัสในรูปที่ 3.1 c (พินโลหะ: Ф4.7มม. ยาว 12.60มม.) |
| AS/NZS 3112 รูปที่ 3.6 | การทดสอบเกจวัดความเครียดด้านข้าง รูปที่ 3.6 |
| AS/NZS 3112 รูปที่ 3.7 | การทดสอบเกจวัดความเครียดด้านข้าง รูปที่ 3.7 |
| AS/NZS 3112 รูปที่ 2.1 a1 | ปลั๊กทดสอบพร้อมหมุดทองเหลือง รูปที่ 2.1(a1)10A |
| AS/NZS 3112 รูปที่ 2.1 a1 | ปลั๊กทดสอบพร้อมหมุดทองเหลือง รูปที่ 2.1(a1)15A |
| AS/NZS 3112 รูปที่ 2.1 a2 | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(a2) |
| AS/NZS 3112 รูปที่ 2.1 b | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(ข) |
| AS/NZS 3112 รูปที่ 2.1 c | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(c) |
| AS/NZS 3112 รูป 2.1 d1 | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(d1) |
| AS/NZS 3112 รูปที่ 2.1 d2 | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(d2) |
| AS/NZS 3112 รูปที่ 2.1 f | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(f) |
| AS/NZS 3112 รูป 2.1 g | ปลั๊กทดสอบพร้อมหมุดทองเหลืองในรูป 2.1(g) |
| AS/NZS 3112 ข้อ 3.3.2 | ขาวัดทดสอบ 1.5N 6.20mm x 1.58mm |
| AS/NZS 3112 ข้อ 3.3.2 | ขาวัดทดสอบ 2N 6.20mm x 1.58mm |
| AS/NZS 3112 ข้อ 3.3.2 | ขาวัดทดสอบ 3N 6.20mm x 1.58mm |
| AS/NZS 3112 รูปที่ 2.1 | จิ๊กทดสอบ |
| AS/NZS 3112 ข้อ 2.13.8 | กล่องยึดไม้ในรูปที่2.9 |
| AS/NZS 3112 ข้อ 2.13.8 | ชุดหนีบหนีบในรูป 2.10 a, b, c |
| AS/NZS 3112 ข้อ 3.6.3 | แก้ไขมาตรวัดของภาคผนวก D (เส้นผ่านศูนย์กลางเปลี่ยนเป็น 43.2 มม.) |
| AS/NZS 3112 ข้อ 3.14.2 | กล่องโลหะ H90mm x W60mm xD40mm พร้อมรูยึด |
| AS/NZS 3112 ข้อ 2.2.3 | รูปแบบของพินในรูปที่2.3 |
ใบสมัคร
ปลั๊กจะต้องทดสอบการเคลื่อนที่ของหมุดโดยยึดหมุดหรือหมุดที่ไม่ได้ทดสอบในความแข็ง
บล็อกยึดอยู่ในตำแหน่ง 5±0.5 มม. จากหน้าปลั๊กและใช้แรง 18±1N ถึง
พินภายใต้การทดสอบการออกแบบบล็อกต้องไม่มีพินที่ทดสอบ
สัมผัสกับบล็อกระหว่างการทดสอบ
ยกเว้นปลั๊กแบบเดินสายไม่ได้ ให้ทดสอบโดยไม่ใช้สายไฟต่อกับ
เสียบและคลายสกรูขั้วต่อให้เพียงพอเพื่อให้ตัวนำขนาด 1 mm2 เป็น
เชื่อมต่อ
ปลั๊กและอุปกรณ์ทดสอบต้องได้รับการปรับสภาพที่อุณหภูมิ 40 ± 1 องศาเป็นเวลา 1 ชั่วโมง
โดยไม่ใช้แรงทดสอบตลอดการทดสอบ ทุกส่วนของปลั๊กและอุปกรณ์ทดสอบ
จะต้องคงไว้ที่อุณหภูมินี้
สำหรับปลั๊กทั้งหมด จุดใช้แรงต้องอยู่ห่างจากใบหน้าของ 14 140.5 มม
เสียบตามหมุดและทิศทางของแรงจะเป็น
(ก) ทั้งสองทิศทางตามแนวเส้นตั้งฉากกับระนาบของหมุดและผ่าน
ผ่านจุดศูนย์กลางของหมุดและ
(ข) ในระนาบนั้นทั้งสองทิศทางตามแนวเส้นตรงเป็นมุมฉากกับที่ระบุใน
รายการ (ก)
ในช่วงเวลา 10 วินาที แรงจะค่อยๆ นำไปใช้กับหมุดแต่ละอันในลักษณะ in
ที่กำหนดไว้ในข้อ (ก) และ (ข) ให้คงไว้ซึ่งค่าสูงสุดเป็นเวลา 10 วินาที แล้ว
การเผยแพร่.การโก่งตัวของหมุดจะต้องวัดตามแนวแรงที่สัมพันธ์กับ
หน้าของบล็อกยึดแบบแข็งในช่วงเวลาที่มีการใช้แรงสูงสุด
ความโก่งตัวต้องไม่เกิน 2.0 มม.
หลังจากการทดสอบพินทั้งหมดของปลั๊กที่เป็นไปตามรูปที่ 2.1 จะมีการบิดเบือนหลังจาก 5 นาที
การทดสอบที่พินสุดท้ายเสร็จสิ้นจะต้องเป็นไปในลักษณะที่จะไม่ป้องกันปลั๊กจาก
ใส่ในเกจมาตรฐานที่เหมาะสมที่แสดงในภาคผนวก ก ภาคผนวก และ
ภาคผนวก F ที่ไม่มีการใช้ forcc . ที่ไม่เหมาะสม
สำหรับปลั๊กประเภทอื่น ๆ การบิดเบือนใด ๆ หลังจาก 5 นาทีจะต้องเป็นแบบที่จะไม่ป้องกัน
เสียบปลั๊กเข้ากับเต้ารับที่เหมาะสมโดยไม่ต้องใช้แรงเกินควร
สอดคล้องกับ
AS/NZS 3112:2011 +A2:2012 ข้อ 2.13.9.1
ข้อมูลจำเพาะ
แรง:18±1N
ข้อมูลการสั่งซื้อ
เครื่องมือทดสอบสำหรับการทดสอบการเคลื่อนที่ของพิน AS/NZS 3112
