เกจวัดปลั๊กและซ็อกเก็ต UL498 สำหรับการเก็บรักษาการทดสอบใบมีด

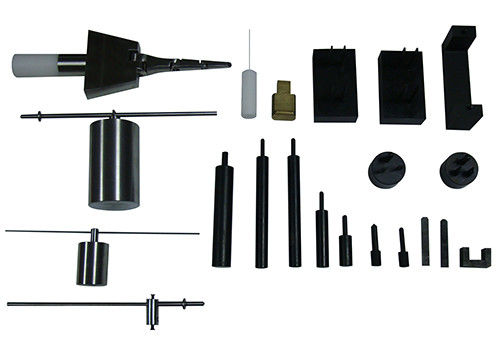

รายการมาตรวัด:
ไม่ | ชื่อผลิตภัณฑ์ | รูปมาตรฐาน | รุ่น |
|---|
เวอร์ชั่นเก่า | เวอร์ชั่นใหม่ |
|---|
| 1 | หัววัดแบบประกบกับตัวหยุดเว็บ | รูปที่ 9.1 | รูปที่ 9.1 | U8-F91 |
| 2 | โพรบ | รูปที่ 10.1 | รูปที่ 10.1 | U8-F101 |
| 3 | หัววัดแบบแบน | รูปที่ 31.1 | รูปที่ 31.1 | U8-F311 |
| 4 | ปลั๊กอ้างอิง | รูปที่ 69.1 | รูปที่ 73.1 | U8-F691 |
| 5 | เครื่องทดสอบทั่วไป | รูปที่ 69.2 | รูปที่ 73.2 | U8-F692 |
| 6 | ใบมีดทดสอบการใส่ที่ไม่เหมาะสม | รูปที่ 94.1 | รูปที่ 98.1 | U8-F941 |
| 7 | ปลั๊กทดสอบ | รูปที่ 105.1 | รูปที่ 109.1 | U8-F1051 |
| 8 | ใบมีดทดสอบ | รูปที่ 105.2 | รูปที่ 109.2 | U8-F1052 |
| 9 | อุปกรณ์ทดสอบเต้ารับ | รูปที่ 118.1 | รูปที่ 122.1 | U8-F1181 |
| 10 | ผลักเครื่องมือออก | รูปที่ 118.3 | รูปที่ 122.3 | U8-F1183 |
| 11 | สะพาน | รูปที่ 118.5 | รูปที่ 122.5 | U8-F1185 |
| 12 | พินทดสอบ A | รูปที่ 119.1 | รูปที่ 123.1 | U8-F1191 |
| 13 | พินทดสอบ B | รูปที่ 119.2 | รูปที่ 123.2 | U8-F1192 |
| 14 | ขากราวด์ 57g | รูปที่ 119.3 | รูปที่ 123.3 | U8- F1193 |
| 15 | ขากราวด์ 113 ก | รูปที่ 119.4 | รูปที่ 123.4 | U8- F1194 |
| 16 | No.14AWG พินทดสอบ | รูปที่ 129.2 | รูปที่ 133.2 | U8-F1292 |
| 17 | หัววัดทดสอบขนาดเล็ก | รูปที่ 132.1 | รูปที่ 136.1 | U8-F1321 |
| 18 | การติดตั้งสำหรับการทดสอบความปลอดภัยในการประกอบ | รูปที่ 144.2 | รูปที่ 165.2 | U8-F1442 |
| 19 | ขากราวด์มาตรฐาน | รูปที่ SD 5.1 | รูปที่ SD 5.1 | U8-SD51 |
| 20 | ขากราวด์มาตรฐาน | รูปที่ SD 13.1 | รูปที่ SD 13.1 | U8-SD131 |
| 21 | พินกราวด์ขนาดใหญ่ | รูปที่ SD 13.2 | รูปที่ SD 13.2 | U8-SD132 |

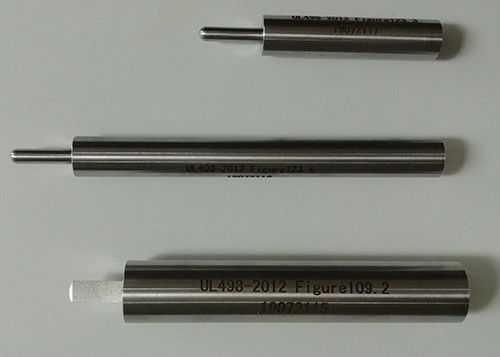

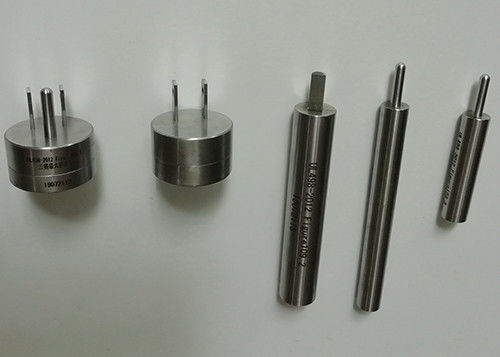

UL498-2012 รูปที่ 109.1 1
UL498-2012 รูปที่ 109.1 1
UL498-2012 รูปที่ 109.2 1
UL498-2012 รูปภาพ 123.3 1
UL498-2012 รูปภาพ 123.4 1
109 การเก็บรักษาการทดสอบใบมีด
109.1 เต้ารับแบบล้างหรือในตัวที่มีการกำหนดค่า 5-15R, 5-20R, 6-15R หรือ 6-20R จะต้องเป็น
ภายใต้การทดสอบการคงสภาพของใบมีดที่อธิบายไว้ในส่วนนี้
ข้อยกเว้น: เต้ารับที่มีการกำหนดค่า 1-15R, 5-15R, 5-20R, 6-15R หรือ 6-20R และไม่ใช่ของ
อาจต้องผ่านการทดสอบการเก็บรักษาปลั๊กในส่วนที่ 114 แทน
109.1 แก้ไข 16 พฤศจิกายน 2555
109.2 เต้ารับที่มีแถบแบ่งเมื่อมีให้จะถูกนำออกจากเทอร์มินัลที่ไม่ระบุตัวตนหนึ่งตัว
ต้องอยู่ภายใต้การปรับสภาพสิบรอบของการใส่และการถอนมาตรวัดมาตรฐานด้วยตนเองโปรดดูที่
รูปที่ 109.1.ต้องทดสอบอุปกรณ์หกเครื่องแต่ละเครื่องมาตรวัดจะถูกกำหนดค่าตามที่ระบุไว้ในตารางที่ 109.1
แรงที่ใช้ในการใส่เกจสำหรับรอบการปรับสภาพใด ๆ ต้องไม่เกิน 40 lbf (178 N)
มาตรวัดจะต้องมีขนาดตามที่ระบุไว้ในรูปที่ 109.1 แต่จะต้องไม่มีรูที่ปลายด้านนอก
ของใบมีด
รูปที่ 109.1 มาตรวัดทดสอบ
หมายเหตุ
1) ใบมีดต้องทำจากเหล็กกล้าเครื่องมือ Rockwell Hardness C58 ถึง C60
2) ขอบคมทั้งหมดจะถูกลบออกในรัศมี 0.016 ถึง 0.020 นิ้วปลายใบมีดแบนทั้งหมดเอียงตามที่แสดงในส่วนท้ายของ
รายละเอียดใบมีด
3) พื้นผิวใบมีดจะต้องไม่เกิน 32 ไมโครนิ้วเจียรในทิศทางที่ตั้งฉากกับแกนหลักเสร็จสิ้นจะเป็น
กำหนดด้วยสายตาโดยใช้วิธีเปรียบเทียบและกำลังขยายแสง 10 X
4) ตำแหน่งรูใบมีดทั้งหมดอยู่ที่กึ่งกลางของใบมีด
5) R กำหนดรัศมีขนาดทั้งหมดเป็นนิ้ว
6) ตำแหน่งใบมีดแบนจะต้องได้รับการแก้ไขเพื่อให้เหมาะกับการกำหนดค่า 5-20 และ 6-20
ตาราง 109.1 การกำหนดค่ามาตรวัดทดสอบสำหรับการปรับสภาพ
อุปกรณ์ที่อยู่ระหว่างการทดสอบมาตรวัดทดสอบจำนวนอุปกรณ์ที่ทดสอบ
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 ต้องกำหนดค่ามาตรวัดมาตรฐานดังแสดงในตาราง 109.2 โดยใช้ใบมีดเส้นที่ไม่มี
รูและถอดใบมีดกราวด์ออกจากนั้นจะต้องใส่มาตรวัดในเต้ารับและก
คงที่ 3 lbf (13.3 N) (รวมน้ำหนักของมาตรวัด) ซึ่งมีแนวโน้มที่จะถอดเกจออกจาก
เต้ารับจะถูกนำไปใช้เป็นระยะเวลา 1 นาทีในทิศทางปกติกับระนาบของใบหน้าของ
ที่รองรับต้องมีการกระจัดของเกจไม่เกิน 0.079 นิ้ว (2 มม.)
ตาราง 109.2
ทดสอบการกำหนดค่ามาตรวัดสำหรับการทดสอบการเก็บรักษา
อุปกรณ์ที่อยู่ระหว่างการทดสอบมาตรวัดทดสอบจำนวนอุปกรณ์ที่ทดสอบ
5-15R 1-15P หรือ 5-15Pa 6
5-20R 1-15P หรือ 5-15Pa 3
5-20Pa 3
6-15R 2-15P หรือ 6-15Pa 6
6-20R 2-15P หรือ 6-15Pa 3
2-20P หรือ 6-20Pa 3
มาตรวัดทดสอบที่ถอดใบมีดกราวด์ออก
109.4 ต้องกำหนดค่ามาตรวัดมาตรฐานดังแสดงในตาราง 109.3 โดยใช้ใบมีดที่มีรู
ในตอนท้ายและมีใบมีดกราวด์เข้าที่จากนั้นจะต้องใส่มาตรวัดในช่องรับและ
แรงที่ใช้ในทิศทางปกติกับระนาบของใบหน้าของเต้ารับที่มีแนวโน้มที่จะถอดออก
วัด.แรงคงที่ที่ต้องใช้ในการถอนเกจจะต้องไม่เกิน 15 lbf (67 N) (รวมน้ำหนักด้วย
ของมาตรวัด)
109.2.หน้าสัมผัสแต่ละเส้นจะต้องทนได้เป็นเวลา 1 นาทีโดยใช้ 0.5 lbf (2.2 N) แบบคงที่
ใบมีดทดสอบในทิศทางปกติกับระนาบของใบหน้าของชิ้นงานทดสอบและในทิศทางที่มีแนวโน้ม
ในการถอดใบมีดทดสอบเมื่อใส่ใบมีดทดสอบลงในช่องเปิดหน้าสัมผัสจนสุดจะไม่มี
การเคลื่อนที่ของใบมีดทดสอบมากกว่า 0.079 นิ้ว (2 มม.)
รูปที่ 123.3
ขากราวด์ 2 ออนซ์ (57 ก.)
วัสดุ: Pin-Steel, Rockwell Hardness C58 ถึง C60
มือจับ - เหล็กแผ่นรีดเย็น
หมายเหตุ
1) ต้องยึดหมุดกราวด์เพื่อจับในลักษณะที่แข็ง
2) ไม่ได้ระบุความยาวน้ำหนักเครื่องมือรวม 2 ออนซ์ (57 ก.)
3) แกนของใบมีดและแกนของด้ามจับต้องมีความเข้มข้นรวมกันและการจัดแนวแกนสูงสุด 0.006 ที่ปลายพิน
4) พื้นผิวใบมีดจะต้องไม่เกิน 32 ไมโครนิ้วบดในทิศทางที่ตั้งฉากกับแกนหลัก
การเสร็จสิ้นจะถูกกำหนดด้วยสายตาโดยใช้วิธีเปรียบเทียบและกำลังขยายด้วยแสง 10 X
รูปที่ 123.4
ขากราวด์ 4 ออนซ์ (113 ก.)
วัสดุ: Pin-Steel, Rockwell Hardness C58 ถึง C60
มือจับ - เหล็กแผ่นรีดเย็น
หมายเหตุ
1) ต้องยึดหมุดกราวด์เพื่อจับในลักษณะที่แข็ง
2) ไม่ได้ระบุความยาวน้ำหนักเครื่องมือรวม 4 ออนซ์ (113 ก.)
3) แกนของใบมีดและแกนของด้ามจับต้องมีความเข้มข้นรวมกันและการจัดแนวแกนสูงสุด 0.006 ที่ปลายพิน
4) พื้นผิวใบมีดจะต้องไม่เกิน 32 ไมโครนิ้วบดในทิศทางที่ตั้งฉากกับแกนหลัก
การเสร็จสิ้นจะถูกกำหนดด้วยสายตาโดยใช้วิธีเปรียบเทียบและกำลังขยายด้วยแสง 10 X
ใบสมัคร:
อุปกรณ์ Shice มีมาตรวัดที่หลากหลายเพื่อให้เป็นไปตามมาตรฐานทั่วไปรวมถึง IEC, EN, UL, DIN, VDE และอื่น ๆมาตรฐานดังกล่าวต้องมีการตรวจสอบขนาดและความละเอียดเป็นต้นมาตรวัดเหล่านี้สร้างจากสแตนเลสสตีลอาวุโสและเหล็กกล้าที่เหมาะสมโดยมีความแข็งอย่างน้อย 52-58 HRC และมีความหยาบตามมาตรฐานที่กำหนดมาตรวัดแต่ละตัวจะมาพร้อมกับใบรับรองการสอบเทียบ
สอดคล้องกับ:
UL498
