รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | AS / NZS 3112 รูปที่ 2.8 | ชื่อ: | การประยุกต์ใช้แรงสำหรับการทดสอบการดัดงอ |
|---|---|---|---|
| ฟังก์ชัน: | สำหรับการทดสอบการดัดพินของออสเตรเลียและนิวซีแลนด์ | ระยะทางเคลื่อนจากจุดที่สมัคร: | 7.5 ± 0.3 มม |
| ขนาด: | W * D * H = 350 มม. * 250 มม. * 140 มม | น้ำหนัก: | ประมาณ 15 กิโลกรัม |
| จุดของการใช้แรงจากหน้าปลั๊ก: | 14 ± 0.5 มม | เวลาของหมุดจะถูกทดสอบ: | ครบ 20 รอบ |
| แสงสูง: | รูปที่ 2.8 ตัวทดสอบซ็อกเก็ตปลั๊ก,ตัวทดสอบซ็อกเก็ตปลั๊ก 15 กก.,เครื่องทดสอบแรงดัดงอ 15 กก |
||

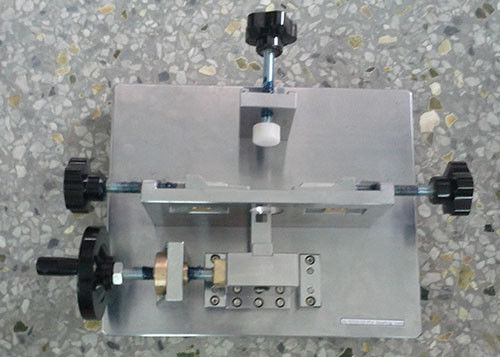

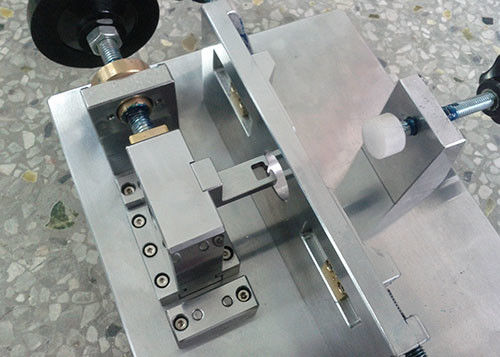

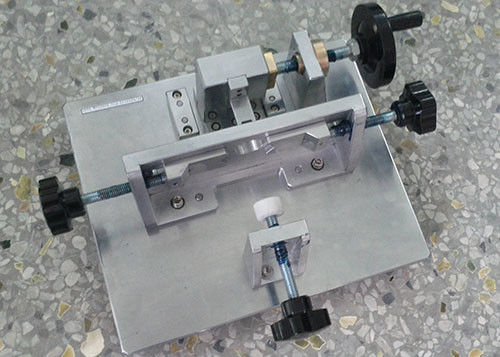

รูปที่ 2.8 การใช้แรงสำหรับการทดสอบการดัดงอ AS / NZS 3112
| รูปที่ 2.1 | ขนาดของปลั๊ก |
| รูปที่2.2 | เครื่องมือสำหรับการทดสอบการดัดงอ |
| รูปที่ 2.3 | รูปแบบของพิน |
| รูป 2.4 | ขนาดของฉนวนบนหมุดฉนวนที่มีไฟฟ้า |
| รูปที่ 2.5 | เครื่องทดสอบแรงดันสำหรับฉนวนบนปลั๊กฉนวนที่อุณหภูมิสูง |
| รูปที่2.6 | เครื่องทดสอบแรงกระแทกสำหรับฉนวนบนหมุดปลั๊กหุ้มฉนวนที่อุณหภูมิต่ำ |
| รูปที่2.7 | เครื่องทดสอบการสึกกร่อนสำหรับฉนวนบนปลั๊กขาหุ้มฉนวน |
| รูปที่2.8 | การใช้แรงในการทดสอบการดัดด้วยพิน |
| รูปที่2.9 | การติดตั้งปลั๊กสำหรับการทดสอบการเพิ่มอุณหภูมิ |
| รูปที่ 2.10 | ชุดหนีบพินสำหรับการทดสอบการเพิ่มอุณหภูมิ |
ใบสมัคร
หมุดแบนทั้งหมดที่มีพิกัดไม่เกิน 15 A จะต้องผ่านการทดสอบการดัดงอของขา
ปลั๊กตัวอย่างสามตัวที่ไม่อยู่ภายใต้การทดสอบใดๆ ก่อนหน้านี้ จะต้องได้รับการทดสอบดังนี้:
หมุดของปลั๊กที่ประกอบแล้วต้องทดสอบโดยการหนีบปลั๊กในที่ยึดที่แข็งแรงและใช้แรงดัดงอ ดังแสดงในรูปที่ 2.8 กับหมุดที่ทดสอบ
หมุดจะต้องตรงที่จุดเริ่มต้นของการทดสอบหากมีข้อสงสัยเกี่ยวกับความตรงของพิน ให้ตรวจสอบโดยเกจปลั๊กที่เหมาะสมที่แสดงในภาคผนวก A, B หรือ F

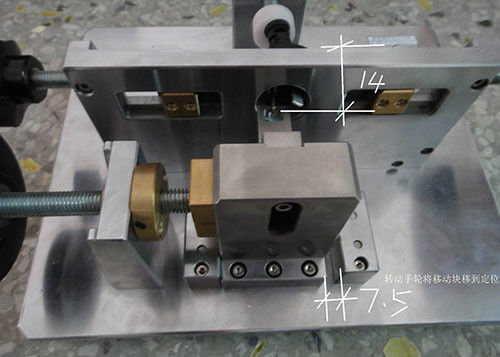

จุดที่ใช้แรงต้องอยู่ห่างจากหน้าปลั๊ก 14 ±0.5 มม.
ทิศทางของแรงต้องอยู่ในแนวขนานกับหน้าปลั๊ก
หมุดที่ใช้งานและเป็นกลางจะถูกบังคับไปทางเซนทรอยด์ของปลั๊กแล้วกลับไปที่จุดเริ่มต้นบนปลั๊กตัวอย่างตัวแรก หมุดสายดินใดๆ จะถูกบังคับแต่ในทิศทางเดียวเท่านั้น จากนั้นจึงบังคับกลับไปยังจุดเริ่มต้นบนปลั๊กตัวอย่างวินาที หมุดสายดินใดๆ จะถูกบังคับในทิศทางตรงกันข้ามกับที่ใช้สำหรับทดสอบปลั๊กตัวอย่างตัวแรกบนปลั๊กตัวอย่างที่สาม หมุดต่อสายดินใดๆ จะถูกบังคับในทิศทางที่ให้ผลลัพธ์ที่ดีที่สุดระหว่างการทดสอบปลั๊กตัวอย่างสองตัวแรก
ระยะเคลื่อนจากจุดที่ใช้ต้อง 7.5 ±0.3 มม. จากนั้นหมุดจะถูกบังคับกลับไปที่จุดเริ่มต้น'สปริงแบ็ค' ใดๆ จะถูกละเว้น
การเดินทางจากจุดเริ่มต้นไปยังจุดสิ้นสุด (7.5 มม.) และกลับสู่จุดเริ่มต้นคือหนึ่งรอบ (เช่น หนึ่งรอบคือสองการเคลื่อนไหวที่แยกจากกัน)
ความเร็วของการโก่งตัวต้องไม่เกิน 50 มม./วินาที โดยไม่มีเจตนาล่าช้าระหว่างการเคลื่อนไหวต่อเนื่องกันในแต่ละรอบ
ช่วงเวลาระหว่างรอบที่ต่อเนื่องกันต้องมีอย่างน้อย 10 วินาที
ระยะเวลาของหนึ่งรอบต้องไม่เกิน 60 วินาที
หมุดจะต้องได้รับการทดสอบเป็นเวลา 20 รอบที่สมบูรณ์
สอดคล้องกับ
AS/NZS 3112:2011 +A2:2012 ข้อ 2.13.7.2 รูปที่ 2.8
ข้อมูลจำเพาะ
ก. จุดใช้แรงต้องอยู่ห่างจากหน้าปลั๊ก 14 ±0.5 มม.
ข. ระยะเคลื่อนจากจุดที่ใช้ต้อง 7.5 ±0.3 mm
C. ขนาด : W*D*H=350mm *250mm*140mm
ง. น้ำหนัก : ประมาณ 15KG
ข้อมูลการสั่งซื้อ
เครื่องมือทดสอบสำหรับการทดสอบการดัดด้วยพิน AS/NZS 3112
