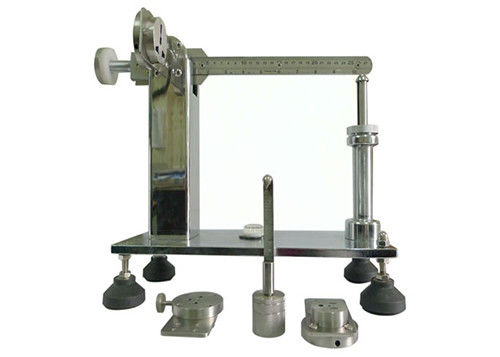

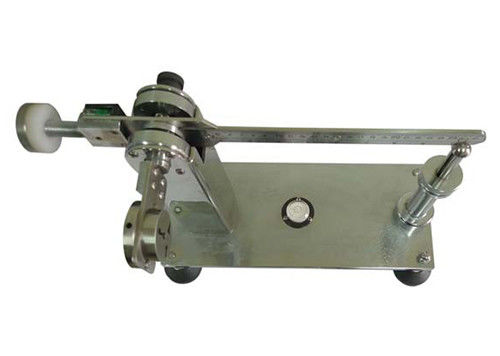

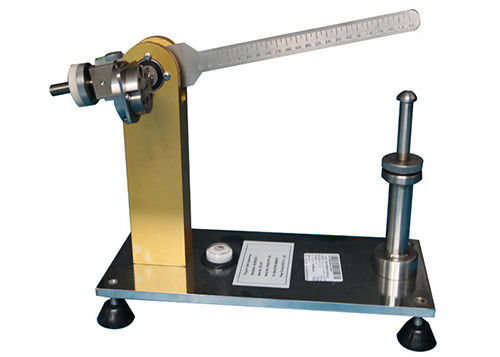

IEC60884 Plug Socket Tester เครื่องทดสอบความสมดุลของแรงบิด

IEC60065 รูปภาพ 11 เครื่องทดสอบแรงบิดของเต้ารับเต้าเสียบ

พารามิเตอร์ทางเทคนิค:

ข้อมูลผลิตภัณฑ์:

เครื่องทดสอบแรงบิดของปลั๊กเป็นไปตามมาตรฐาน IEC60065 รูปที่ 11

ใช้สำหรับตรวจสอบว่าความเค้นเชิงกลที่เกิดขึ้นเมื่ออุปกรณ์ Direct Plug-in ที่ปกติเสียบเข้ากับซ็อกเก็ตอยู่ในช่วงที่กำหนดหรือไม่

อุปกรณ์ที่ให้มาพร้อมกับพินที่ตั้งใจจะนำเข้ากับเต้ารับแบบคงที่จะต้องไม่ทำให้เกิดความเครียดที่เกินควรกับเต้ารับซ็อกเก็ตเหล่านี้
แขนปรับสมดุลของเครื่องทดสอบจะหมุนรอบแกนแนวนอนผ่านเส้นกึ่งกลางของท่อสัมผัสของเต้ารับที่ระยะ 8 มม. หลังหน้าสัมผัสของเต้ารับ - เต้ารับ
เมื่ออุปกรณ์ไม่ได้ทำงานร่วมกันแขนบาลานซ์จะอยู่ในสภาพสมดุลหน้าสัมผัสของเต้ารับไฟฟ้าอยู่ในตำแหน่งแนวตั้ง
หลังจากเสียบอุปกรณ์แล้วแรงบิดที่ใช้กับเต้ารับเพื่อรักษาหน้าสัมผัสในระนาบแนวตั้งจะพิจารณาจากตำแหน่งของน้ำหนักบนแขนปรับสมดุล

แรงบิดต้องไม่เกิน 0.25 นิวตันเมตร

โครงสร้าง

1 - น้ำหนักสมดุล

2 - การวัดฟอง

ฟอง 3 ระดับ

4 - การวัดน้ำหนัก

5 - สกรูควบคุมความสูง

6 - แกนรองรับ

ขั้นตอนการทดสอบ

1. วางอุปกรณ์บนโต๊ะระดับและปรับอุปกรณ์เป็นแนวนอน
2. แขวนไฟล์ 4 - การวัดน้ำหนัก บนแขนบาลานซ์และปรับ 5 - สกรูควบคุมความสูงทำให้แขนบาลานซ์อยู่ในแนวนอนเมื่อแขนบาลานซ์อยู่ในแนวนอนฟองอากาศของ ฟอง 2 ระดับ ในตำแหน่งกึ่งกลาง

3. ลบไฟล์ 4 - การวัดน้ำหนัก, ปรับ 1 - น้ำหนักสมดุล จัดตำแหน่งให้แขนบาลานซ์อยู่ในแนวนอนและทำให้แขนบาลานซ์รักษาระยะห่างประมาณ 1 มม6 - แกนรองรับ.

4. ติดตั้งตัวอย่างทดสอบบนอุปกรณ์ขันสกรูให้แน่นตอนนี้แขนสมดุลขึ้น

5. แขวนไฟล์ 4 - การวัดน้ำหนักบนแขนบาลานซ์ปรับตำแหน่งของ4 - การวัดน้ำหนักบันทึกตำแหน่งที่ทำให้ระดับแขนสมดุลฟองอากาศของ 2 - การวัดฟอง ในตำแหน่งกึ่งกลางแขนบาลานซ์รักษาระยะห่าง 1 มม 6 - แกนรองรับ.บอกตำแหน่งที่ 10.3 ซม.

6. การวัดแรงบิด

   (1) น้ำหนักที่เหมาะสมแขวนไว้ที่เครื่องชั่งล่าง

   (2) เคลื่อนน้ำหนักอย่างช้าๆจนกระทั่งแขนบาลานซ์อยู่ในแนวนอน

7. แรงบิดของตัวอย่างที่ใช้กับซ็อกเก็ต: ค่าสเกล X น้ำหนัก

   ตัวอย่างเช่นแรงบิด: 0.12mX2.5N = 0.3Nm

8.
