โคมไฟสำเร็จรูป Bi Pin Cap IEC60061-3 มาตรวัดฝาหลอด

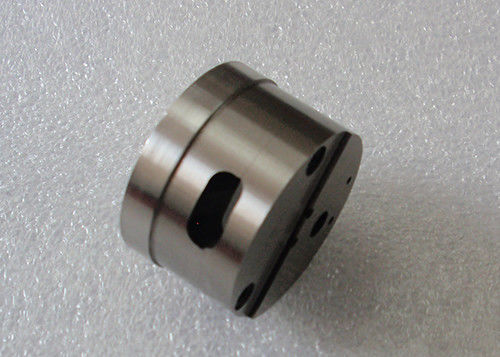

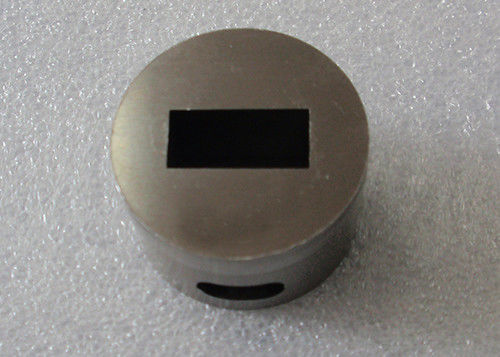

มาตรวัดสำหรับฝาไบพิน G5.3 บนหลอดสำเร็จรูป 7006-73-1

7006-73-1

มาตรวัดสำหรับฝาไบพิน G5.3 บนหลอดสำเร็จรูป 7006-73-1

วัตถุประสงค์:

ในการตรวจสอบฝา G5.3 ที่แสดงบนแผ่นงาน 7004-73 ดังต่อไปนี้:
- การกระจัดและเส้นผ่านศูนย์กลางรวมกันของหมุด (ขนาด D และ E) ที่เกี่ยวกับ
ส่วนแนวนอนสูงสุด (ขนาดสูงสุดและ B สูงสุด) ของฝา;
- ความสูงต่ำสุดของเปลือก (มิติ C ขั้นต่ำ);
- เส้นผ่านศูนย์กลางของหมุดแต่ละตัว (มิติ E);
- ความยาวของหมุด (ขนาด F)

การทดสอบ:

- จะสามารถใส่ฝาปิดลงในมาตรวัดโดยให้หมุดเข้าที่พื้นผิว Z จนถึง
ฐานรองรับของเปลือกสัมผัสกับพื้นผิว Z
ในตำแหน่งนี้ปลายของหมุดจะต้องเป็นระนาบร่วมกับหรือยื่นออกมาเหนือพื้นผิว X แต่จะต้อง
ไม่ฉายเกินพื้นผิว W.
ในส่วนเสริมขอบด้านบนของเปลือกจะต้องเป็นระนาบร่วมกับหรือยื่นออกไปเหนือพื้นผิว Y
- ในการดำเนินการตรวจสอบนี้แรงที่ใช้จะต้องไม่เกิน 5N
- จะสามารถใส่หมุดแต่ละตัวของฝาปิดลงในรู e2 จนถึงระดับของ
เท้ารองรับตรงกับพื้นผิว W.
- จะไม่สามารถใส่หมุดแต่ละตัวลงในรู e1 ได้

สอดคล้องกับ:

IEC60061-3 G5.3 7006-73-1

ใบสมัคร:

Guangzhou Shice Equipment นำเสนอมาตรวัดที่หลากหลายเพื่อให้เป็นไปตามมาตรฐานที่พบบ่อยที่สุด

รวมถึงจาก IEC, EN, UL, GB, DIN, VDE และอื่น ๆมาตรฐานดังกล่าวต้องการ

การตรวจสอบขนาดและคำจำกัดความ ฯลฯ มาตรวัดเหล่านี้สร้างจากสแตนเลสสตีลอาวุโส

และเหล็กที่เหมาะสมที่มีความแข็งอย่างน้อย 60 HRC และความหยาบตาม

มาตรฐานต้องการมาตรวัดแต่ละตัวจะมาพร้อมกับใบรับรองการสอบเทียบ
