รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60061-3 | วัสดุ: | เหล็กแม่พิมพ์ |
|---|---|---|---|
| 7006-142-1: | ไปและไม่ไปเกจสำหรับตัวพิมพ์ใหญ่ GX53 | 7006-142D-1: | มาตรวัดไม่ไปสำหรับ capx GX53 |
| 7006-142E-1: | ไปและไม่ไปเกจสำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53 | 7006-142F-1: | NOT GO สำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53 |
| วัตถุประสงค์: | ในการตรวจสอบตัวพิมพ์ใหญ่ GX53 | ประเภท: | มาตรวัดฝาหลอด |
| แสงสูง: | 7006-142-1 มาตรวัดฝาหลอด,มาตรวัดฝาหลอด CNAS,IEC60061-3 ไปไม่ไปเกจ |
||

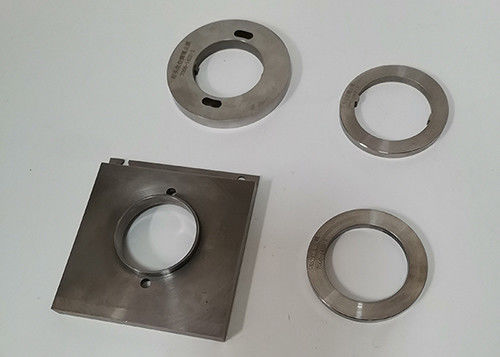

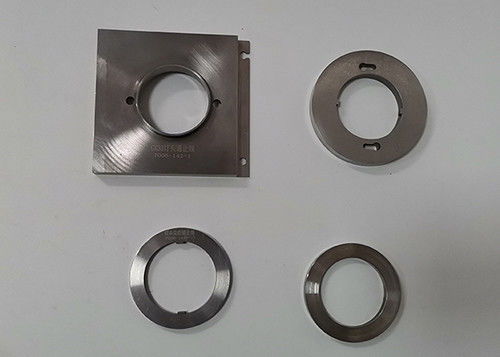

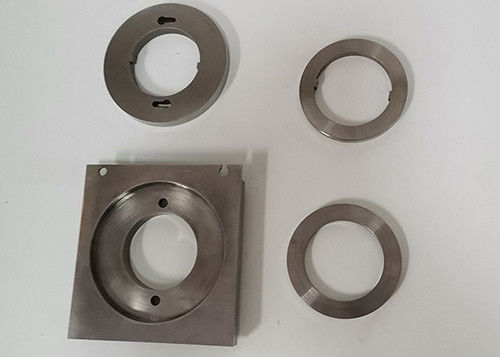

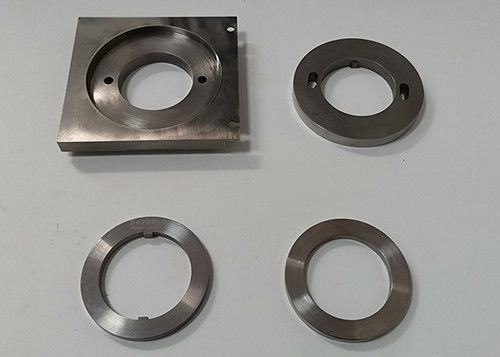

IEC60061-3 Go and not go gauge สำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53
สอดคล้องกับ:
IEC60968-1, IEC60061-3 GX53
| 7006-142-1 | ไปและไม่ไปเกจสำหรับตัวพิมพ์ใหญ่ GX53 |
| 7006-142D-1 | มาตรวัดไม่ไปสำหรับ capx GX53 |
| 7006-142E-1 | ไปและไม่ไปเกจสำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53 |
| 7006-142F-1 | NOT GO เกจสำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53 |
สเปค:
(I) 7006-142-1 Go และ not go gauge สำหรับ caps GX53
วัตถุประสงค์:
ในการตรวจสอบตัวพิมพ์ใหญ่ GX53ในด้านต่อไปนี้:
- เส้นผ่านศูนย์กลางของหมุดแต่ละตัวขนาด A);
- การกระจัดรวมและเส้นผ่านศูนย์กลางของหมุด (ขนาด A และ D);
- ความยาวของหมุด (ขนาด F1);
- ความยาวและเส้นผ่านศูนย์กลางของหมุด (ขนาด F2 และ E);
- โครงร่างฝาสูงสุดที่เกี่ยวกับขนาด M, L1 และ K
การทดสอบ:
จะเป็นไปได้ที่จะใส่หมุดแต่ละตัวของฝาปิดจาก
วาง Z ลงในรู a1 แล้วถอดพินออกตามช่อง
จะไม่สามารถสอดหมุดของฝาปิดลงในรู a2 ได้
จะเป็นไปได้ที่จะใส่ฝาปิดจากพื้นผิว Z ลงในมาตรวัดจนถึงจุดอ้างอิง
ตำแหน่งของฝาสัมผัสกับพื้นผิว Y ของมาตรวัดในตำแหน่งนี้
หมุดหรือเสากลางจะไม่ยื่นออกมาเกินพื้นผิวของมาตรวัด
(II) 7006-142D-1 NOT GO gauge สำหรับ capx GX53
วัตถุประสงค์:
เพื่อตรวจสอบเส้นผ่านศูนย์กลางฝาต่ำสุด (ขนาด L1) ของตัวพิมพ์ใหญ่ GX53
การทดสอบ:
จะไม่สามารถใส่ฝาปิดลงในมาตรวัดได้
(III) 7006-142E-1 Go and not go gauge สำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53
วัตถุประสงค์:
ในการตรวจสอบตัวพิมพ์ใหญ่ GX53-1 ตามประการต่อไปนี้:
ตำแหน่งรูกุญแจที่ถูกต้องที่สัมพันธ์กับหมุดยึด:
ความสูงและความกว้างต่ำสุดของรูกุญแจ (ขนาด W และ X2)
เพื่อป้องกันความเป็นไปได้ของการเสียบพินเพียงอันเดียว
การทดสอบ:
จะเป็นไปได้ที่จะใส่ฝาปิดลงในมาตรวัดจนถึง
ระนาบอ้างอิงของฝาสัมผัสกับพื้นผิวของมาตรวัดมันจะ
จากนั้นสามารถหมุนฝาให้อยู่ในตำแหน่งสัมผัสได้
จะไม่สามารถสอดหมุดเพียงอันเดียวของฝาปิดลงในมาตรวัดและหมุนได้
มาตรวัดในตำแหน่งสัมผัส
(IV) 7006-142F-1 NOT GO gauge สำหรับตรวจสอบรูกุญแจในตัวพิมพ์ใหญ่ GX53
วัตถุประสงค์:
เพื่อตรวจสอบความกว้างรูกุญแจต่ำสุด (มิติ X) ของตัวพิมพ์ใหญ่ GX53
การทดสอบ:
จะไม่สามารถใส่ฝาปิดลงในมาตรวัดได้
ใบสมัคร:
Guangzhou Shice Equipment นำเสนอมาตรวัดที่หลากหลายเพื่อให้เป็นไปตามมาตรฐานทั่วไปรวมถึง IEC, EN, UL, DIN, VDE และอื่น ๆมาตรฐานดังกล่าวต้องมีการตรวจสอบขนาดและความละเอียดเป็นต้นมาตรวัดเหล่านี้สร้างจากสแตนเลสสตีลอาวุโสและเหล็กกล้าที่เหมาะสมซึ่งมีความแข็งอย่างน้อย 60 HRC และมีความหยาบตามมาตรฐานที่กำหนดมาตรวัดแต่ละตัวจะมาพร้อมกับใบรับรองการสอบเทียบ
