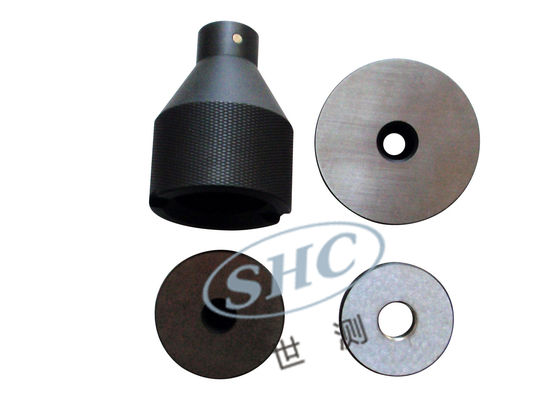

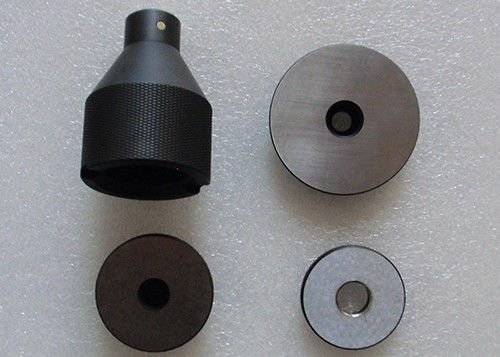

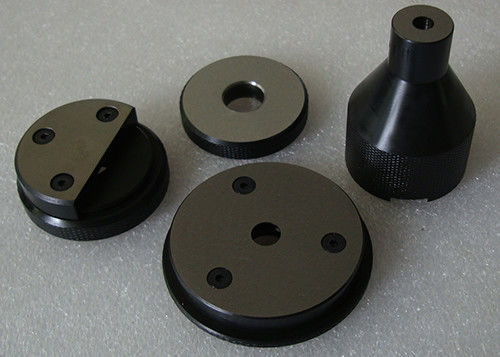

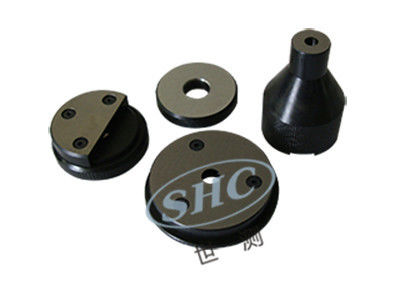

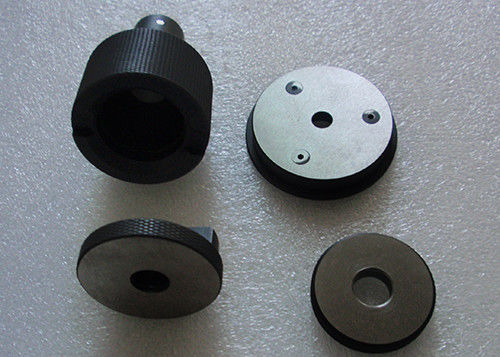

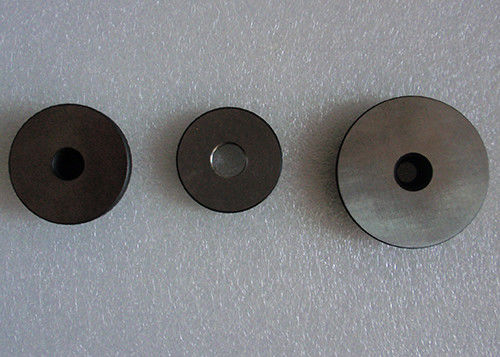

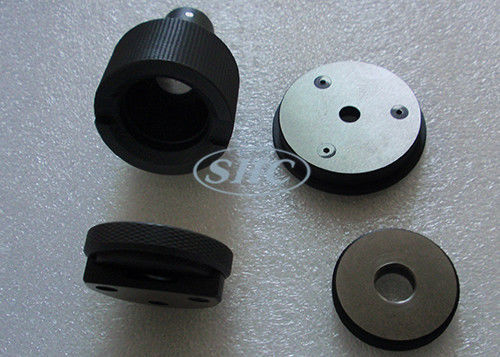

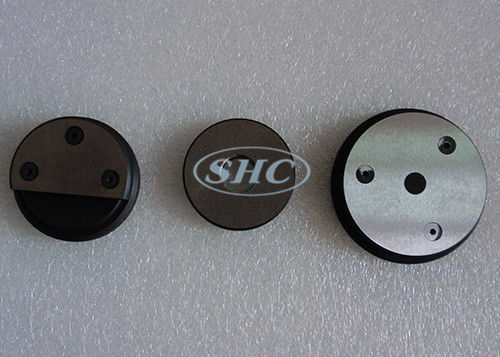

การทดสอบการติดต่อทำแม่พิมพ์เหล็ก E12 เครื่องวัดฝาหลอด

E12 มาตรวัดเกลียวฝาหลอดไฟสำหรับการทดสอบการติดต่อ

7006-27H-1
ชื่อ: ไปมาตรวัดสำหรับฝาบนโคมไฟสำเร็จรูป

วัตถุประสงค์:

เพื่อตรวจสอบขนาดสูงสุดของเกลียวเกลียวและ Dimenslon ต่ำสุดของ E12 cops
บนโคมไฟสำเร็จรูป
การทดสอบ:

เมื่อฝาของหลอดไฟที่เสร็จแล้วถูกขันเข้ากับมาตรวัดที่จะไปไกลที่สุดเท่าที่จะทำได้
หน้าสัมผัสตรงกลางต้องสัมผัสกับพื้นผิว X เมื่อนำหลอดไฟออกจากมาตรวัดอย่างน้อยสองดวง
จะต้องมีการเปลี่ยนเพื่อปลดเธรด
มาตรวัดนี้ควรใช้ร่วมกับมาตรวัดที่ระบุบนแผ่น 7006-27J เท่านั้น

7006-32-1
มาตรวัดสำหรับหลอดสำเร็จรูปที่ติดตั้งฝา E12 สำหรับการทดสอบการสัมผัส
วัตถุประสงค์: ในการตรวจสอบขนาดหลอดไฟโดยเฉพาะการรวมกันของความยาวหมวกและรูปบ่าหลอดไฟ
สำหรับการติดต่อใน n ขั้วรับหลอด
การทดสอบ: ความแตกต่างของหลอดไฟโดยคำนึงถึงความพอดีในโคมไฟจะถือว่าเป็นค่าที่ตรงกัน
ถ้าหลอดไฟสามารถดันเข้าไปในมาตรวัดได้จนกว่าพื้นผิวจะถึงพื้นผิวหรือยื่นออกมาเลย

7006-28C-1
ไม่ไปมาตรวัดสำหรับฝาบนโคมไฟสำเร็จรูป
วัตถุประสงค์:

ในการตรวจสอบเส้นผ่านศูนย์กลางภายนอกขั้นต่ำ (mejor) ของเกลียวสกรูขนาด d ของฝาปิด E12
โคมไฟสำเร็จรูป
การทดสอบ:

เมื่อวางมาตรวัดบนเกลียวของฝาบนหลอดไฟที่ทำเสร็จแล้วให้ถือฝาด้านบนสุด
หน้าสัมผัสตรงกลางจะต้องไม่ยื่นออกมาเกินพื้นผิว
ต้องใช้เฉพาะมวลของ gnuge เท่านั้นในการทดสอบ

7006-27J-1
มาตรวัดเพิ่มเติมสำหรับฝาบนโคมไฟสำเร็จรูป
วัตถุประสงค์:

ในการตรวจสอบเส้นผ่านศูนย์กลางภายนอกสูงสุด (หลัก) ขนาด d ของฝา E12 บนหลอดไฟขั้นสุดท้าย
การทดสอบ:

มาตรวัดจะต้องผ่าน threnda ของฝาแรงสูงสุดที่ใช้ต้องไม่เกิน 4.5N
ควรใช้มาตรวัดนี้ร่วมกับมาตรวัดที่ระบุบนแผ่น 7006-27H เท่านั้น
