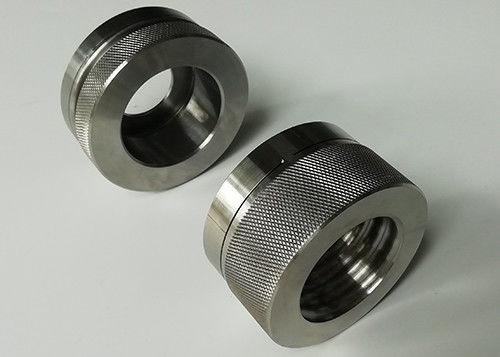

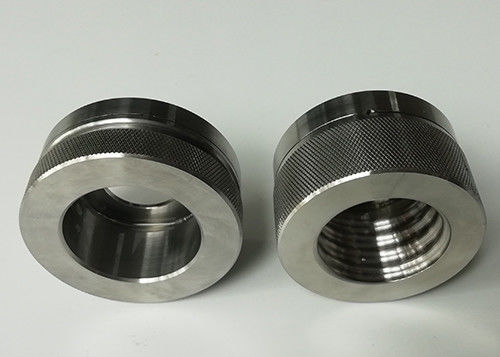

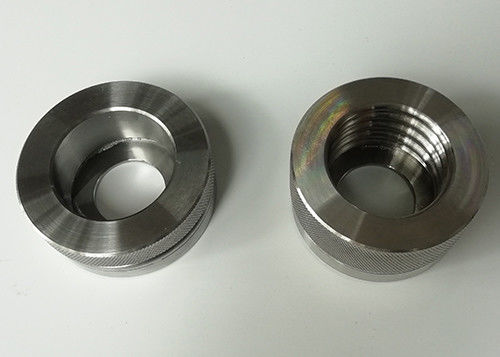

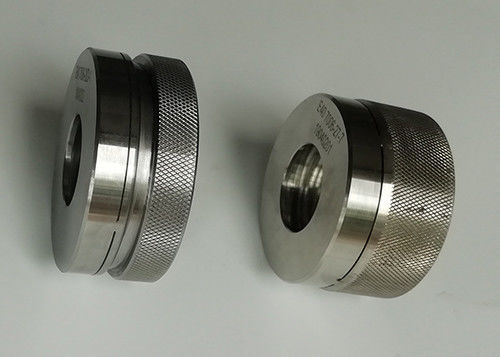

E40 Go Gauge และ No Go Gauge Lamp Cap Gauge

มาตรวัดฝาหลอด E40, มาตรวัด IEC60061-3, มาตรวัด go no go, go และ no go gauge

E40 Cap Gauge IEC60061-3 บนโคมไฟสำเร็จรูป E สกรูเกจวัดเกลียว

E40 รายการมาตรวัดฝาหลอดไฟ:

วัตถุประสงค์และการทดสอบ:

(1) 7006-27-7

มาตรวัด“ GO” สำหรับฝาปิดหลอดไฟสำเร็จรูป

วัตถุประสงค์:

เพื่อตรวจสอบขนาดสูงสุดของเกลียวเกลียวและขนาด T1 ต่ำสุดของฝา E40 บนหลอดสำเร็จรูป

การทดสอบ:

เมื่อฝาบนหลอดไฟสำเร็จรูปถูกขันเข้ากับมาตรวัดจนสุดแล้วหน้าสัมผัสตรงกลางจะต้องเป็นระนาบร่วมกับหรือยื่นออกไปนอกพื้นผิว X

(2) 7006-28D-1

มาตรวัด "NOT GO" สำหรับฝาปิดหลอดไฟสำเร็จรูป

วัตถุประสงค์:

ในการตรวจสอบเส้นผ่านศูนย์กลางภายนอก (หลัก) ขั้นต่ำของเกลียวสกรูไดเมนซิออน d ของฝา E40 บนหลอดสำเร็จรูป

การทดสอบ:

ก) เมื่อวางมาตรวัดเหนือเกลียวของฝาบนหลอดไฟที่ทำเสร็จแล้วให้ยึดฝาปิดไว้ด้านบนสุดหน้าสัมผัสตรงกลางจะต้องไม่ยื่นออกมาเกินพื้นผิว X

b) ต้องใช้เฉพาะน้ำหนักของมาตรวัดเท่านั้นในการทดสอบ

(3) 7006-52-1

มาตรวัดสำหรับหลอดสำเร็จรูปที่ติดตั้งฝา E40 สำหรับการทดสอบการสัมผัส

วัตถุประสงค์:

เพื่อตรวจสอบขนาดหลอดไฟสำหรับการทำคอนแทคในตัวยึด IEC

การทดสอบ:

รูปร่างของหลอดไฟโดยคำนึงถึงความพอดีในขั้วรับหลอดถือว่าถูกต้องหากสามารถดันหลอดเข้าไปในมาตรวัดได้จนถึงระนาบ W ถึงระนาบ V หรือเกินกว่านั้น

(4) 7006-53-1

มาตรวัดสำหรับหลอดสำเร็จรูปที่ติดตั้งฝา E40 สำหรับทดสอบการป้องกันการสัมผัสโดยบังเอิญ

วัตถุประสงค์:

เพื่อตรวจสอบการป้องกันการสัมผัสโดยบังเอิญ

การทดสอบ:

รูปร่างของหลอดไฟโดยคำนึงถึงการป้องกันการสัมผัสโดยบังเอิญถือว่าถูกต้องหากผลักตัวอย่างทดสอบเข้าไปในมาตรวัดให้มากที่สุดแผน W จะไม่ยื่นออกมาเกินแผน V

ยืนยัน:

IEC60061-3
