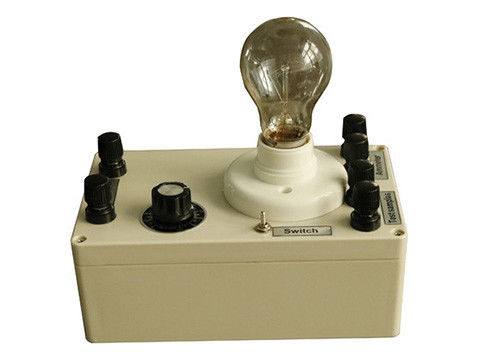

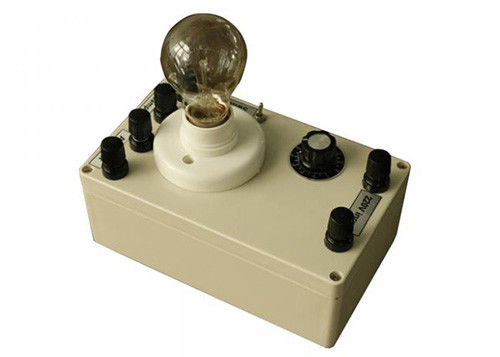

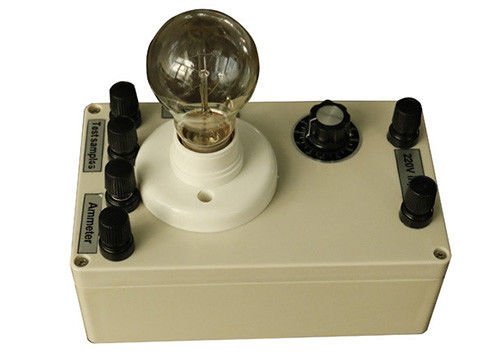

IEC62560 ข้อ 15 รูปที่ 8 เครื่องตรวจสอบหลอดไฟ LED

วงจรทดสอบสำหรับการทดสอบหลอดไฟแบบไม่หรี่แสงหรือสวิตช์อิเล็กทรอนิกส์รูปที่ 8

มาตรฐาน:

วงจรทดสอบสำหรับการทดสอบหลอดไฟหรือสวิตช์อิเล็กทรอนิกส์แบบไม่หรี่แสงได้ผลิตขึ้นตามมาตรฐาน IEC62560 ข้อ 15 รูปที่ 8

คำอธิบายมาตรฐาน:

15. การทำงานที่ผิดปกติ

หลอดบัลลาสต์ในตัวจะต้องไม่ก่อให้เกิดอันตรายภายใต้สภาวะการทำงานที่ผิดปกติ

ต้องสร้างหลอดบัลลาสต์ในตัวเพื่อให้เกิดการทำงานที่ผิดปกติหรือไม่ระมัดระวังความเสี่ยงต่อการเกิดไฟไหม้และความเสียหายทางกลที่ทำให้ความปลอดภัยในการป้องกันไฟฟ้าช็อตลดลง

การติดตั้งหลอดบัลลาสต์ในตัวที่ไม่สามารถหรี่แสงได้บนเส้นผ่านศูนย์กลางหรือสวิตช์อิเล็กทรอนิกส์จะต้องได้รับการทดสอบว่าเป็นไปได้ว่าจะมีการทำงานที่ผิดปกติ

กระบวนการทดสอบ :

ทดสอบหลอดไฟแบบไม่หรี่แสงได้ในวงจรทดสอบที่แสดงในรูปที่ 8

กำหนดการตั้งค่า R1 และ S1 ที่ค่าสูงสุด I rms เกิดขึ้น

ทดสอบในสถานการณ์นี้และหากหลอดไฟล้มเหลวภายใน 60 นาทีให้ทำการทดสอบซ้ำที่ I rms ต่ำกว่า 10% I rms ที่ต่ำกว่าจะถูกตั้งค่าในทิศทางความต้านทานของโพเทนชิออมิเตอร์ที่ลดลง

ทำซ้ำขั้นตอนนี้จนกว่าจะได้การทำงานที่มั่นคงเป็นเวลาอย่างน้อย 60 นาที

ใช้งานหลอด fpr 8H ที่ระดับการลดแสงที่ยากลำบากที่สุดด้านบน (การปรับโพเทนชิออมิเตอร์)

การปฏิบัติตาม:

การตรวจสอบการปฏิบัติตามจะได้รับการตรวจสอบโดยการใช้งานการเผาไหม้ที่ปราศจากตัวอย่างตำแหน่งฝาในแนวตั้งหรือในตำแหน่งการเผาไหม้ที่ระบุบนบรรจุภัณฑ์ที่อุณหภูมิห้องและที่แรงดันไฟฟ้า

ในกรณีที่มีการประกาศช่วงแรงดันไฟฟ้าจะต้องทำการทดสอบที่ค่าแรงดันไฟฟ้าเฉลี่ยของช่วงที่ประกาศนั้น

ในกรณีของแรงดันไฟฟ้าที่ได้รับการจัดอันดับทางเลือกจะต้องทำการทดสอบแยกกันสำหรับแรงดันไฟฟ้าแต่ละตัว

ในระหว่างการทดสอบนี้หลอดไฟจะต้องไม่ลุกเป็นไฟหรือผลิตก๊าซไวไฟและชิ้นส่วนที่มีชีวิตจะไม่สามารถเข้าถึงได้ด้วยนิ้วทดสอบมาตรฐาน

ข้อสังเกต:

1. โปรดอย่าทำให้รูปร่างของเครื่องใช้ไฟฟ้าเสียหาย (เช่นรอยขีดข่วนการงอ ฯลฯ )

2. ป้องกันจากฝุ่นละอองและสภาพแวดล้อมความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่จะส่งผลต่อความถูกต้องของมิติ
