IEC 60598 ข้อ 4.14.3 หลอดไฟทดสอบ LED ของเซอร์โวมอเตอร์

การเปลี่ยนแปลงลักษณะของโคมไฟอุปกรณ์ทดสอบแสงปรับอุปกรณ์ IEC60598

ข้อมูล:

อุปกรณ์ทดสอบได้รับการออกแบบและผลิตตามมาตรฐาน 4.14.3 ของ IEC 60598-1 ซึ่งส่วนใหญ่ใช้สำหรับแรงบิดของอุปกรณ์ปรับหลอดและการทดสอบการโค้งงอของโคมไฟตั้งโต๊ะพร้อมความเอียงและตำแหน่งที่ปรับได้โคมไฟตั้งพื้นและโคมไฟสำหรับมืออาชีพ ใช้ (เช่นโคมไฟพล็อตเตอร์)

อุปกรณ์ทดสอบใช้เทคโนโลยีการควบคุมแบบดิจิทัลและกลไกการขับเคลื่อน

สามารถตั้งค่ามุมย้อนกลับและดัดจังหวะการยืดมุมการหมุนความเร็วในการทดสอบและรอบการทดสอบได้

เมื่อการทดสอบเสร็จสิ้นให้ทดสอบฟังก์ชั่นสัญญาณเตือนความผิดปกติใช้งานง่ายและใช้งานง่าย

พารามิเตอร์:

พารามิเตอร์ทางเทคนิค:

1. สามารถกำหนดอัตราการทดสอบได้ตั้งค่าตั้งแต่ 0.1 ถึง 10 ครั้ง / นาที

2. สามารถกำหนดมุมดัดได้ช่วงการแกว่งของเส้นแนวตั้งทั้งสองด้าน 0-180 °

3. ความสูงของศูนย์กลางการหมุน: 1200 มม.

4. รัศมีสูงสุดของการหมุนของลูกตุ้ม: R500mm.

5. จังหวะการยืดสูงสุด: 0-650 มม.

6. มุมการทำงานของการหมุน: 0-360 °

7. สามารถตั้งค่ารอบการทดสอบได้จำนวนรอบช่วง 1-999999

8. การติดตั้งสามารถตอบสนองความหลากหลายของตัวอย่างภายในช่วงมาตรฐานของความต้องการในการทดสอบ

9. มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์

10. ผู้ควบคุม: บมจ. มิตซูบิชิ

11. HMI: อินเทอร์เฟซหน้าจอสัมผัส

12. อินเทอร์เฟซภาษาอังกฤษทั้งหมดที่มีคำแนะนำใช้งานง่าย

13. โหลด: พร้อมขั้วต่อภายนอกเพื่อโหลด (โหลดเป็นทางเลือกมีค่าใช้จ่ายเพิ่มเติม)

คำอธิบายมาตรฐาน:

4.14.3 ข้อกำหนดสำหรับการปรับแต่งอุปกรณ์มีให้ด้านล่าง

a) การปรับอุปกรณ์และวิธีการปรับแต่งเช่นข้อต่ออุปกรณ์ยกตัวยึดปรับหรือท่อยืดไสลด์ต้องสร้างขึ้นเพื่อไม่ให้สายไฟหรือสายเคเบิลถูกกดยึดเสียหายหรือบิดตามแกนตามยาวมากกว่า 360 °ในระหว่างการใช้งาน .

หมายเหตุ: หากโคมไฟมีข้อต่อมากกว่าหนึ่งข้อขีด จำกัด 360 °จะใช้กับข้อต่อแต่ละข้อหากไม่ได้อยู่ใกล้กันเกินไปแต่ละกรณีจะต้องได้รับการตัดสินจากข้อดีของตัวเอง

การทดสอบการปฏิบัติตามจะถูกตรวจสอบโดยการทดสอบต่อไปนี้:

อุปกรณ์ปรับแต่งที่ติดตั้งสายเคเบิลหรือสายไฟที่เหมาะสมจะต้องดำเนินการตามตาราง 4.5วัฏจักรของการทำงานคือการเคลื่อนที่จากช่วงสุดขั้วหนึ่งไปยังอีกช่วงหนึ่งและกลับไปที่ตำแหน่งเริ่มต้นอัตราการเคลื่อนที่จะต้องไม่ทำให้อุปกรณ์ร้อนขึ้นอย่างเห็นได้ชัดและต้องไม่เกิน 600 รอบต่อชั่วโมง

สำหรับระบบสัมผัสทางกลไฟฟ้าการทดสอบนี้ดำเนินการพร้อมกันกับการทดสอบการเชื่อมต่อทางไฟฟ้าที่ 4.11.6

การปฏิบัติตามจะถูกตรวจสอบโดยการตรวจสอบ

หลังการทดสอบไม่เกิน 50% ของเกลียวในตัวนำจะต้องขาดและจะต้องเกิดความเสียหายอย่างร้ายแรงต่อฉนวนของสายไฟที่ยืดหยุ่น (ถ้ามี)สายไฟหรือสายเคเบิล

จะต้องอยู่ภายใต้และต้องเป็นไปตามความต้านทานของฉนวนและการทดสอบไฟฟ้าแรงสูงที่ระบุไว้ในส่วนที่ 10

ข้อต่อบอลและสิ่งที่คล้ายกันซึ่งสามารถปรับวิธีการจับยึดได้จะถูกทดสอบด้วยข้อต่อที่จับเพียงเบา ๆ เพื่อหลีกเลี่ยงการเสียดสีที่มากเกินไปหากจำเป็นพื้นที่จับยึดจะถูกปรับใหม่ในระหว่างการทดสอบ

สำหรับการปรับอุปกรณ์ที่ประกอบด้วยท่อแบบยืดหยุ่นช่วงของการปรับสำหรับการทดสอบนี้โดยปกติจะอยู่ที่ 135 °ทั้งสองทิศทางจากแนวตั้งอย่างไรก็ตามในกรณีที่ไม่สามารถทำการปรับเปลี่ยนนี้ได้โดยไม่ต้องใช้แรงที่ไม่สมเหตุสมผลท่อแบบยืดหยุ่นจะงอไปยังตำแหน่งที่จะคงอยู่ด้วยตัวเองเท่านั้น

b) โคมไฟที่มีวิธีการปรับที่ตั้งใจจะติดตั้งในระยะเอื้อมแขนจะช่วยให้การทำงานของฟังก์ชันที่ตั้งใจไว้โดยไม่ทำให้ความเสถียรของโคมไฟลดลงหรือทำให้ส่วนใดส่วนหนึ่งของโครงสร้างเสียรูปทรงและไม่ก่อให้เกิดการบาดเจ็บเนื่องจากอุณหภูมิที่สูงกว่าที่ระบุไว้ ในตารางที่ 12.1.

การปฏิบัติตามข้อกำหนดจะถูกตรวจสอบโดยการจัดการหรือจัดการโคมไฟโดยวิธีการปรับตามที่คาดไว้เพื่อแสดงถึงการใช้งานปกติและโดยการวัดอุณหภูมิในระหว่างการทดสอบ 12.4

c) สำหรับโคมไฟที่ตั้งใจจะติดตั้งในระยะเอื้อมแขนพื้นที่รอบ ๆ วิธีการปรับใด ๆ ยกเว้นรูรับแสงของลำแสงซึ่งอยู่ห่างจากวิธีการปรับในทิศทางใด ๆ ไม่เกิน 5 ซม. จะต้องเป็นไปตามขีด จำกัด อุณหภูมิสำหรับวิธีการ

ตามที่ระบุไว้ในตารางที่ 12.1ขีด จำกัด อุณหภูมิเดียวกันนี้ยังใช้กับวิธีการปรับใด ๆ ซึ่งจะสว่างหลังจากการกำหนดตำแหน่งของรูรับแสงลำแสงของโคมไฟ

การปฏิบัติตามจะถูกตรวจสอบโดยการวางตำแหน่งรูรับแสงลำแสงของโคมไฟและโดยการวัดอุณหภูมิในระหว่างการทดสอบ 12.4

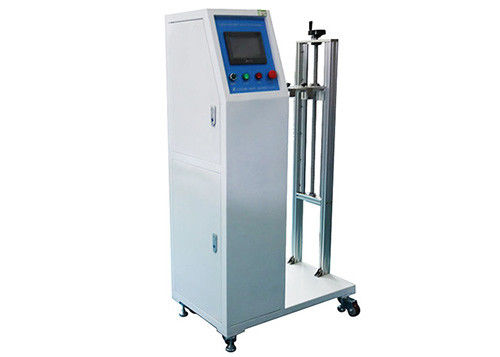

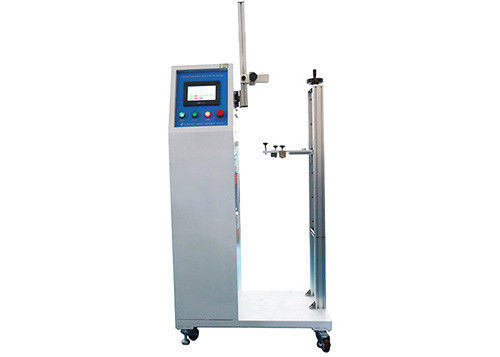

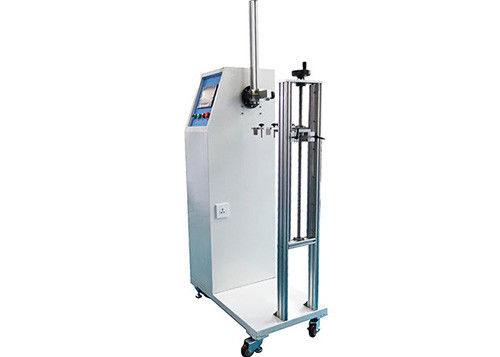

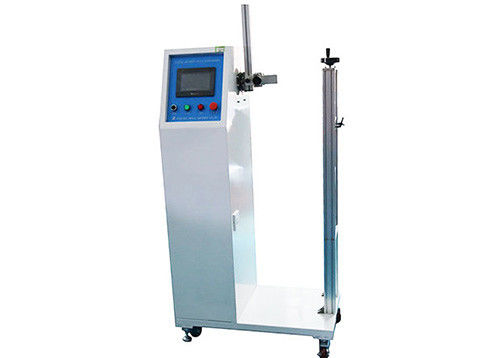

ทดสอบการปรับอุปกรณ์:
