รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบแรงกระแทกค้อนแนวตั้ง | ฟังก์ชัน: | การทดสอบแรงกระแทก |
|---|---|---|---|
| ค้อน: | สแตนเลส 2J, 5J, 10J, 20J | วัสดุ: | เหล็กกล้าไร้สนิม |
| มาตรฐาน: | IEC60068-2-75, IEC62262 | ความยาวก้านลูกตุ้ม: | 1000mm |
| ทนแรงกระแทกได้สูง: | ปรับได้ 200 มม. ~ 1200 มม | ปรับแต่ง: | OEM, ODM |
| แสงสูง: | IEC62262 เครื่องมือทดสอบแรงกระแทก,เครื่องมือทดสอบแรงกระแทก 10J,การทดสอบแรงกระแทกของค้อนลูกตุ้ม 20J |
||

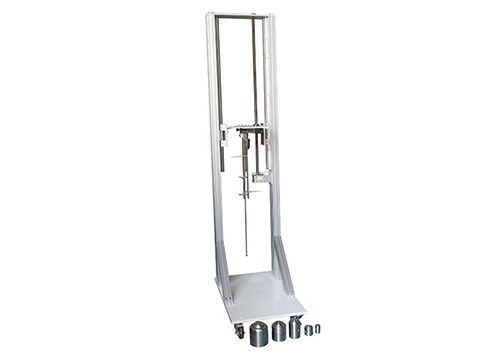

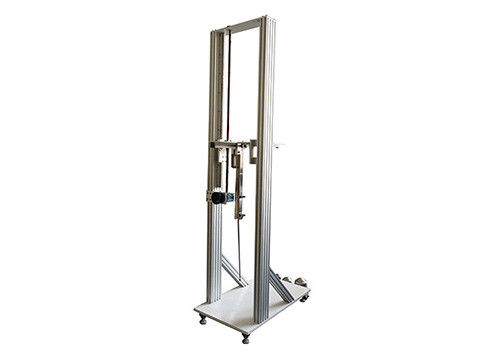

เครื่องทดสอบค้อนลูกตุ้มพลังงานสูง IEC62262 IEC60068 Test Ehc
พารามิเตอร์:
| มาตรฐาน | IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบเอ๊ะ: การทดสอบค้อนข้อ 5 การทดสอบ Eha: ค้อนลูกตุ้ม, IEC62262 องศาการป้องกันที่มาจากเปลือกหุ้มสำหรับอุปกรณ์ไฟฟ้าจากผลกระทบทางกลภายนอก (รหัส IK) |
| มุมก้านลูกตุ้ม | ปรับได้ 0-90 °แสดงสเกล |
| ความยาวก้านลูกตุ้ม |
1000 มม. φ9ใช้สำหรับ 1J และ 2J, φ15.9ใช้สำหรับ 5J, 10J, 20J และ 50J |
| องค์ประกอบผลกระทบ | 2J, 5J, 10J, 20J, 50J |
| ความสูงของผลกระทบ | ปรับได้ 200 มม. ~ 1200 มม |
ใบสมัคร:
ใช้ในการทดสอบระดับความแรงของการชนกันทางกลเมื่อเปลือกของอุปกรณ์ไฟฟ้าชนกับวัตถุภายนอก
อุปกรณ์นี้ได้รับการออกแบบและผลิตตามมาตรฐาน IEC 60068-2-75 ปลายด้านหน้าของแกนลูกตุ้มเชื่อมต่อกับชิ้นส่วนที่โดดเด่นปรับก้านลูกตุ้มให้มีความสูงระดับหนึ่งแล้วปล่อยจากนั้นก้านลูกตุ้มจะแกว่งอย่างอิสระเพื่อส่งผลกระทบต่อการทดสอบ พื้นผิวตัวอย่างภายในพื้นที่กำหนดองค์ประกอบที่โดดเด่นของมวลเทียบเท่าที่แตกต่างกันจะสอดคล้องกับพลังงานกระแทกที่แตกต่างกันและใช้กับการทดสอบความแข็งแรงของตัวเครื่องอุปกรณ์ไฟฟ้าที่แตกต่างกัน
ตัวอย่างการทดสอบ:
เปลือกของตู้วัดพลังงานไฟฟ้าแผงควบคุมสายเคเบิลสถานีย่อยและกล่องแยกสายเคเบิลและอุปกรณ์ที่คล้ายกัน
ลักษณะเฉพาะ:
กรอบของอุปกรณ์นี้เชื่อมด้วยสแตนเลสโครงสร้างมีขนาดกะทัดรัดและทนทานขายึดสามารถปรับขึ้นและลงและปรับมุมกระแทกได้ 0-90 °ทำให้ใช้งานเครื่องทดสอบทั้งหมดได้ง่ายอุปกรณ์ดังกล่าวเป็นอุปกรณ์กระทบลูกตุ้มพลังงานสูงสำหรับ 2J ขึ้นไป
มาตรฐาน:
IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบเอ๊ะ: การทดสอบค้อนข้อ 5 การทดสอบ Eha: ค้อนลูกตุ้ม, IEC62262 องศาการป้องกันที่มาจากเปลือกหุ้มสำหรับอุปกรณ์ไฟฟ้าจากผลกระทบทางกลภายนอก (รหัส IK)
คำอธิบายมาตรฐาน:
เครื่องมือทดสอบประกอบด้วยลูกตุ้มที่หมุนอยู่ที่ปลายด้านบนในลักษณะที่จะเก็บไว้ในระนาบแนวตั้งแกนของเดือยอยู่ที่ 1,000 มม. เหนือจุดวัดลูกตุ้มประกอบด้วยแขนที่แข็งในนามและองค์ประกอบที่โดดเด่นซึ่งสอดคล้องกับข้อกำหนดของตารางที่ 1
สำหรับการทดสอบชิ้นงานที่มีน้ำหนักมากมีขนาดใหญ่หรือยากต่อการจัดการอาจใช้ลูกตุ้มแบบพกพาจะต้องเป็นไปตามคำอธิบายข้างต้น แต่เดือยของมันอาจได้รับการแก้ไขโดยตรงบนชิ้นงานหรือบนโครงสร้างที่เคลื่อนย้ายได้ในกรณีนี้ต้องตรวจสอบให้แน่ใจก่อนการทดสอบแกนของลูกตุ้มอยู่ในแนวนอนว่าการยึดมีความแข็งเพียงพอและจุดกระทบอยู่ในระนาบแนวตั้งที่ผ่านแกน
ในทุกกรณีเมื่อปล่อยลูกตุ้มลูกตุ้มจะได้รับอนุญาตให้ตกภายใต้อิทธิพลของแรงโน้มถ่วงเท่านั้น
พลังงานกระแทกตารางมวลที่เท่ากันและความสูงที่ลดลง:
| พลังงาน / J | 2 | 5 | 10 | 20 | 50 |
| มวลเทียบเท่ากก. (± 2%) | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงของการตก mm ± 1% | 400 | 300 | 200 | 400 | 500 |
ความสัมพันธ์ระหว่างรหัส IK และตารางพลังงานผลกระทบ:
| รหัส IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| พลังงานกระแทก / J | * | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
