UL 498 SD7.2 เครื่องทดสอบแรงกระแทกของปลั๊กแบบแนบ

อุปกรณ์ทดสอบความต้านทานแรงกระแทกของปลั๊ก UL 498 SD7.2

พารามิเตอร์ทางเทคนิค:

ข้อมูล:

อุปกรณ์นี้เป็นไปตามรายการ UL 498 SD7.2 ซึ่งใช้ในการทดสอบการทนต่อแรงกระแทกของปลั๊กพ่วงอันเป็นผลมาจากการทดสอบจะต้องไม่มีการแตกหักของร่างกายหรือความเสียหายอื่น ๆ ที่อาจส่งผลเสียต่อการทำงานของสิ่งที่แนบมา ปลั๊ก

แนวคิดและโครงสร้างการทดสอบ:

อุปกรณ์แต่ละชิ้นที่ต่อเข้ากับสายไฟแบบยืดหยุ่นจะต้องได้รับผลกระทบจากการทิ้งน้ำหนักทรงกระบอก 10 ปอนด์ (4.5 กก.) โดยมีหน้าแบนที่มีเส้นผ่านศูนย์กลาง 2 นิ้ว (50.8 มม.) จากความสูง 18 นิ้ว (457 มม.) ).การประกอบแต่ละชิ้นจะต้องวางบนพื้นผิวไม้เนื้อแข็งในตำแหน่งทดสอบตามธรรมชาติใด ๆปลั๊กต่อทรงกระบอกจะต้องมีแกนหลักขนานกับพื้นผิวพื้นผิวไม้เนื้อแข็งจะต้องเป็นบล็อกเมเปิ้ลหนาประมาณ 1-5 / 8 นิ้ว (42 มม.) คูณ 4-1 / 2 นิ้ว (114 มม.) และทดสอบบนพื้นผิวที่คงที่เช่นพื้นคอนกรีต

จากผลการทดสอบจะต้องไม่มีการแตกหักของร่างกายหรือความเสียหายอื่น ๆ ที่อาจส่งผลเสียต่อการทำงานของปลั๊กพ่วง

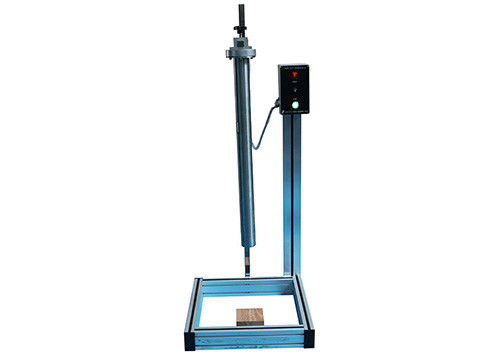

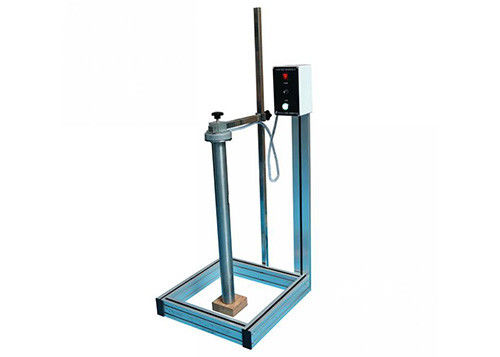

น้ำหนักกระบอกสูบถูกควบคุมโดยแม่เหล็กไฟฟ้าตรวจสอบให้แน่ใจว่ามีการปล่อยทันทีและการตกในแนวตั้ง

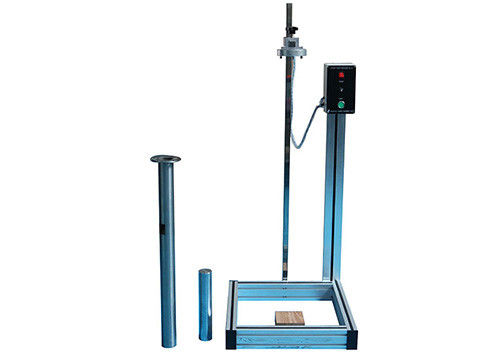

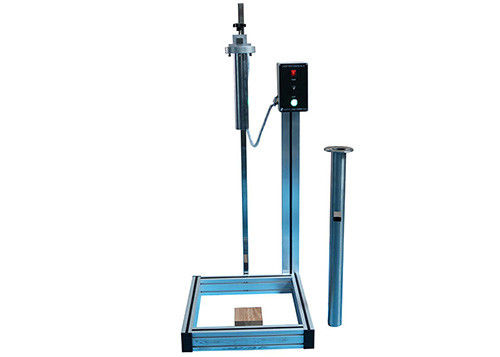

น้ำหนักกระบอกสูบจะลดลงผ่านท่อนำความสูงของท่อนำเท่ากับความสูงทดสอบ

อุปกรณ์จะมาพร้อมกับโครงสร้างที่มั่นคงดูดีใช้งานง่ายมีเสถียรภาพสูง

ขั้นตอนการดำเนินงาน:

1. เปิดอุปกรณ์ทดสอบจากนั้นกด“ POWER” เพื่อเปิด

2. กด "เริ่ม" เพื่อดำเนินการแม่เหล็กไฟฟ้า

3. ติดน้ำหนักกระบอกสูบเข้ากับหัวจับแม่เหล็กไฟฟ้า

4. ติดตั้งปลอกเลื่อนบนหัวจับแม่เหล็กไฟฟ้า

5. วางบล็อกไม้โอ๊คในตำแหน่งที่เหมาะสมและวางตัวอย่างทดสอบที่กึ่งกลางของบล็อกไม้โอ๊ค

6. ตรวจสอบให้แน่ใจว่าปลอกเลื่อนวางตั้งฉากกับตัวอย่างทดสอบจากนั้นปลายด้านล่างของปลอกเลื่อนสัมผัสกับพื้นผิวของตัวอย่างทดสอบ

7. กด "START" เพื่อตัดแม่เหล็กไฟฟ้าน้ำหนักกระบอกสูบจะลดลงบนตัวอย่างทดสอบตามปลอกเลื่อน

ถอดน้ำหนักกระบอกสูบและปลอกเลื่อนออกจากนั้นตรวจสอบระดับความเสียหายของตัวอย่างทดสอบ
