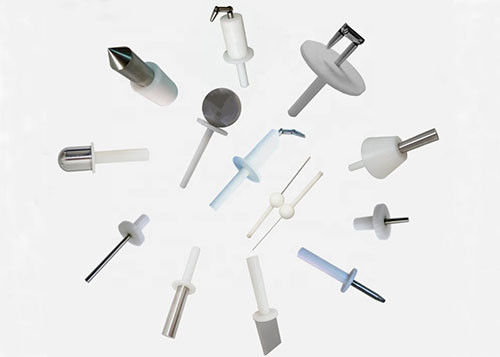

เหล็กกล้าไร้สนิม IEC 62368 รูปที่ V.5 เทอร์มินัลโพรบ

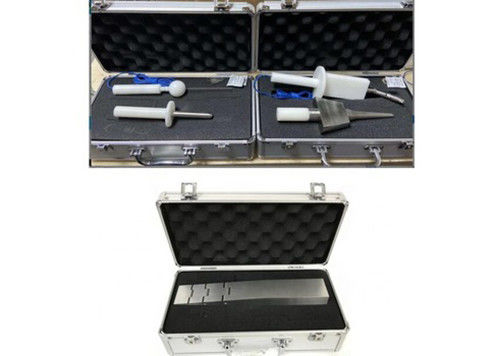

IEC62368 รูปที่ V.1 V.2 V.3 V.4 V.5 โพรบทดสอบเทอร์มินัลเทเลคอม

I) IEC 62368 รูปที่ V.1 หัววัดทดสอบร่วมสำหรับอุปกรณ์ที่เด็ก ๆ อาจเข้าถึงได้

เป็นไปตามข้อกำหนดมาตรฐานหลายประการของ

IEC 62368 รูปที่ V.1

UL474 รูปที่ 5.1

UL507 รูปที่ 9.2 (PA100A)

UL982 รูปที่ 7.1

UL1017 รูปที่ 2

UL1062 รูปที่ 1.2

UL1278 มะเดื่อ 8.3

UL1310 รูปที่ 16.2

UL60065 รูปที่ 14

และ UL60950 รูปที่ NAF 1.

เครื่องจำลองฝ่ามือและการเคลื่อนไหวของข้อต่อที่ จำกัด จะจำลองการเคลื่อนไหวของนิ้วมือของมนุษย์

โพรบความสามารถในการเข้าถึงของ UL เรียกอีกอย่างว่าโพรบข้อต่อ UL หรือหัววัดนิ้วทดสอบร่วม

มีการใช้กันอย่างแพร่หลายในการทดสอบการป้องกันตู้ของอุปกรณ์ไฟฟ้า

II) IEC 62368 รูปที่ V.2 หัววัดทดสอบร่วมสำหรับอุปกรณ์ที่เด็ก ๆ ต้องการเข้าถึงได้

นี่คือนิ้วทดสอบความแม่นยำที่ทำขึ้นตามมาตรฐานต่างๆเช่น

IEC 62368 รูปที่ V.2

IEC 61032 รูปที่ 2

IEC60950 รูปที่ 2A,

IEC60884,

IEC60335,

UL507,

และ UL1278 รูปที่ 8.4

โพรบนี้มีไว้เพื่อตรวจสอบการป้องกันขั้นพื้นฐานในการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้วหัววัดนิ้วทดสอบนี้ประกอบด้วย dito, นิ้ว, ฐานและที่จับหุ้มฉนวนซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่เคลื่อนย้ายได้สองข้อซึ่งสามารถโค้งงอได้ที่ 90 °

ปรับแต่งได้: สามารถใช้สำหรับการทดสอบการป้องกันไฟฟ้าช็อตเมื่อติดตั้งปลั๊กกล้วยแบบเสียบได้และขั้วต่อแอมเฟนอลที่ปลายด้ามจับหรือใช้สำหรับการทดสอบการป้องกันตู้เมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับ (เชื่อมต่อด้วยการดึง และดันไดนาโมมิเตอร์)

III) IEC62368-1 รูปที่ V.3-Blunt probe, Telecom Test Probe
กำหนดโดย IEC60950 รูปที่ 2C, IEC 62368 รูปที่ V. 3, EN และมาตรฐาน UL และ CSA บางส่วนเพื่อทดสอบความสามารถในการเข้าถึงวงจร TNV (โทรคมนาคม)ด้ามจับและหน้าหยุดเป็นไนลอนส่วนปลายเป็นสแตนเลส

สำหรับปลั๊กแจ็คหรือขั้วต่อหัววัดปลายทู่ของ IEC62368-1 รูปที่ V.3 จะถูกนำไปใช้โดยไม่ต้องใช้แรงที่สังเกตได้และในตำแหน่งที่เป็นไปได้ใด ๆ กับ

ปลั๊กแจ็คหรือขั้วต่อ

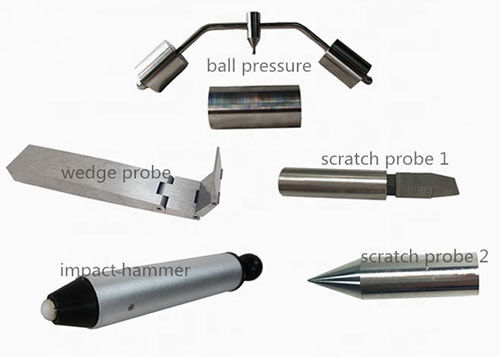

IV) IEC62368-1 รูปที่ V.4 หัววัดลิ่ม

IEC62368-1 รูปที่ V.4 โพรบวัดนิ้วแบบงอของ UL ทดสอบ PA100A โพรบวัดนิ้วแบบงอ

1 ตาม: IEC62368-1 รูปที่ V.4 UL507 (PA100A), UL1017 รูปที่ 2, รูปที่ 6.5 UL1062, UL982 รูป 7.1 และรูปที่ 1.2 UL474 รูปที่ 5.1 และรูปที่ 14, UL60065 UL6500 รูปที่ 14 รูปที่ 7.2 และรูปที่ 8.3 UL1278 UL1082

2 ส่วนใหญ่ใช้สำหรับการตรวจสอบเพื่อป้องกันไม่ให้ร่างกายสัมผัสชิ้นส่วนที่มีชีวิตที่เป็นอันตรายความร้อนหรือชิ้นส่วนที่ร้อนส่วนประกอบทางกลเช่นเดียวกับการตรวจสอบสิ่งแปลกปลอมที่เป็นของแข็งในอุปกรณ์จำเป็นสำหรับการป้องกันการทดสอบไฟฟ้าช็อตในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายคลึงกัน

3 นี่คือนิ้วทดสอบ "UL" ซึ่งวิจัยและออกแบบโดย UL และต้องการตามมาตรฐาน UL ส่วนใหญ่เครื่องจำลองฝ่ามือและการเคลื่อนไหวของข้อต่อที่ จำกัด จะจำลองการเคลื่อนไหวของนิ้วมือของมนุษย์ทำจากไนลอนทั้งหมดมีอุปกรณ์เสริม Bell-Core ด้ามจับทำจากไนลอนนิ้วทำจากสแตนเลส

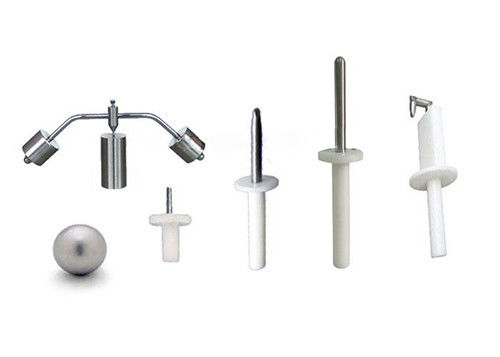

V) IEC62368-1 รูปที่ V.5 เทอร์มินัลโพรบ

โพรบนี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC62368-1 รูปที่ V.5 IEC61032 รูปที่ 4 โพรบทดสอบ D และ IEC60529 สำหรับ IP4 และ IEC60065

หัววัดแบบแท่งนี้มีไว้เพื่อตรวจสอบการป้องกันบุคคลจากการเข้าถึงชิ้นส่วนที่เป็นอันตราย

นอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยสาย

ปรับแต่งได้: สามารถใช้สำหรับการทดสอบการป้องกันไฟฟ้าช็อตเมื่อติดตั้งขั้วต่อแอมเฟนอล

หรือใช้สำหรับการทดสอบการป้องกันตู้เมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับ (เชื่อมต่อด้วยไดนาโมมิเตอร์แบบดึงและดัน)

หัววัดที่มีหมายเลขรุ่นอยู่กับ "T" เป็นแบบบังคับ
