รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60335, IEC61032 | IP1X: | ทดสอบโพรบก |
|---|---|---|---|
| IP2X: | เครื่องวัดนิ้วทดสอบมาตรฐาน | IP3X: | ทดสอบโพรบค |
| IP4X: | ทดสอบโพรบง | Probe B Knurled Finger Diameter: | 12mm |
| ทดสอบโพรบ D เส้นผ่านศูนย์กลาง: | 1.0mm | ทดสอบโพรบ C เส้นผ่านศูนย์กลาง: | 2.5mm |
| เน้น: | ชุดหัววัดทดสอบ ODM IEC 60335,หัวทดสอบนิ้วทดสอบความปลอดภัย,หัววัดทดสอบ ODM |
||

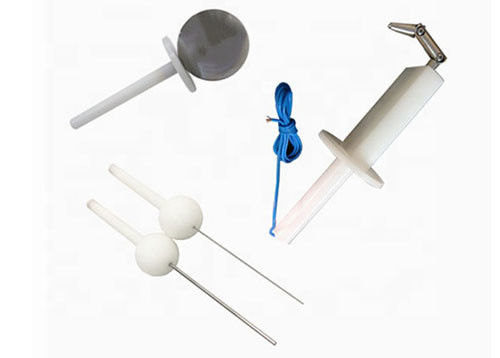

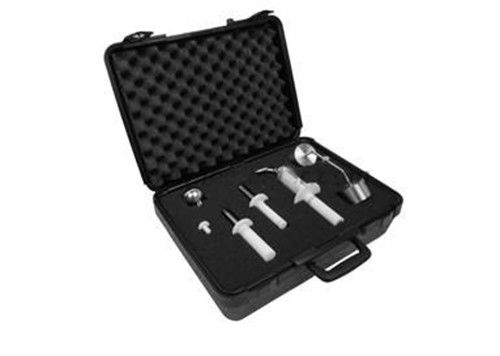

IEC 60335 Standard Test Probe Kit อุปกรณ์ตรวจสอบความปลอดภัยทางไฟฟ้า
รายการ:
| IP1X | ทดสอบโพรบก |
| IP2X | เครื่องวัดนิ้วทดสอบมาตรฐาน |
| IP3X | ทดสอบโพรบค |
| IP4X | ทดสอบโพรบง |
IEC60335 Test Probe ก
สเปค:
IP1X Probe A / Test Probe A
1 ตาม: IEC61032: 1997 / IEC60529: 2001 และ UL
2, IP1X Probe A (Test Probe A) เป็นอุปกรณ์ที่จำเป็นสำหรับครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกันของการทดสอบการป้องกันไฟฟ้าช็อต
พารามิเตอร์ทางเทคนิค:
1, เส้นผ่านศูนย์กลางลูก: 50 มม
2, Baffle Plate เส้นผ่านศูนย์กลาง: 45 มม
3, แผ่นกั้นความหนา: 4 มม
4, เส้นผ่านศูนย์กลางด้ามจับ: 10 มม
5, ความยาวจับ: 100 มม
6 ตาม IEC61032 รูปที่ 1 (โพรบทดสอบ A) ตารางที่ 6
ใบสมัคร:
1, Sphere ไม่สามารถสัมผัสชิ้นส่วนที่มีชีวิตหรือใกล้กับส่วนที่เป็นอันตรายได้
2 ในข้อกำหนดการทดสอบเพื่อให้ใกล้กับส่วนที่เป็นอันตรายลูกเหล็กทดสอบที่ไม่มีแรงผลักต้องใช้กับเครื่องวัดแรงดึงและตัวเหล็กสำหรับการเคลือบป้องกันจำเป็นต้องใช้กับแรง 50 + 5 n (30 + 3 n)
IEC60335 หัววัดนิ้วทดสอบมาตรฐาน
หัววัดลายนิ้วมือทดสอบมาตรฐาน / หัววัดลายนิ้วมือทดสอบมาตรฐาน / หัววัดทดสอบระดับการป้องกัน B / IP2X
พารามิเตอร์ทางเทคนิค:
1, Knurled Finger เส้นผ่านศูนย์กลาง: 12 มม
2, ความยาวนิ้วที่โค้งงอ: 80 มม
3, Baffle Plate เส้นผ่านศูนย์กลาง: 50 มม
4, แผ่นกั้นความยาว: 100 มม
5A ตาม: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1
| เส้นผ่านศูนย์กลางนิ้วที่โค้งงอ | 12 มม |
| ความยาวนิ้วเป็นร่อง | 80 มม |
| เส้นผ่าศูนย์กลางแผ่นกั้น | 50 มม |
| ความยาวแผ่นกั้น | 100 มม |
| มาตรฐานอ้างอิง | IEC60065, IEC60335-1, IEC60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1 |
1, ส่วนข้อต่อของหัววัดนิ้วที่มีการทดสอบมาตรฐานไม่สามารถสัมผัสกับชิ้นส่วนที่มีชีวิตหรือใกล้กับชิ้นส่วนที่เป็นอันตรายและแผ่นกั้นขนาด 50 มม. ถึง 20 มม. ไม่สามารถเข้าไปได้
2 ในการทดสอบป้องกันไฟฟ้าช็อตจำเป็นต้องใช้สายไฟอุปกรณ์ไฟฟ้าและอุปกรณ์ส่องสว่าง
3 ข้อต่อทั้งสองต้องอนุญาตให้เคลื่อนไหวในระนาบเดียวกันและทิศทางเดียวกันผ่านมุม 90 °โดยมีค่าเผื่อ 0 °ถึง + 10 °
โพรบนี้มีไว้เพื่อตรวจสอบการป้องกันขั้นพื้นฐานในการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้ว
ความอดทนต่อมิติเมื่อไม่มีการระบุความคลาดเคลื่อน:
- ที่มุม: 0
−10 °
- ขนาดเชิงเส้น: สูงสุด 25 มม.: 0
- 0,05 มม.มากกว่า 25 มม.: ± 0,2 มม.
หมายเหตุ: Test Probe ทำจากผลิตภัณฑ์สเตนเลสสตีลที่มีความแม่นยำถอดและวางลงเล็กน้อยเมื่อใช้งานและใส่ใจกับการบำรุงรักษา
IEC61032 IP3X Test Probe C (โพรบทดสอบ C)
บทนำพื้นฐาน:
1 ตาม: IEC61032: 1997 / IEC60529: 2001 และ UL
2, IP3X Test Probe C (Test Probe C) เป็นเครื่องมือที่จำเป็นในการดำเนินการป้องกันการทดสอบไฟฟ้าช็อตของเครื่องใช้ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายคลึงกัน
พารามิเตอร์ทางเทคนิค
1, ทดสอบความยาวของโพรบ: 100 มม
2, เส้นผ่านศูนย์กลางของโพรบทดสอบ: 2.5 มม
3, Dam- ทรงกลมเส้นผ่านศูนย์กลาง: 35 มม
4, เส้นผ่านศูนย์กลางด้ามจับ: 10 มม
5, ด้ามยาว 100 มม
6 ตาม IEC61032 รูปที่ 3 (โพรบทดสอบ C) ตารางที่ 6
ใบสมัคร:
1, การทดสอบมาตรฐานหมายถึงส่วนข้อต่อไม่สามารถสัมผัสชิ้นส่วนที่มีชีวิตหรือใกล้กับชิ้นส่วนที่เป็นอันตรายและไม่สามารถใส่แผ่นกั้นวงกลม 35 มม. ได้
2 ในข้อกำหนดการทดสอบเพื่อป้องกันการเข้าถึงชิ้นส่วนที่เป็นอันตราย Test Probe C / D จำเป็นต้องมีแรงผลัก 3 ± 0.3N หรือ 1 ± 0.1N
วัตถุประสงค์:
โพรบนี้มีไว้เพื่อตรวจสอบการป้องกันขั้นพื้นฐานในการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยเครื่องมือ
หมายเหตุ: สำหรับผลิตภัณฑ์ที่ไม่มีแรงโปรดใช้กับเครื่องวัดกระแสไฟฟ้า
IEC61032 IP4X Test Probe D (โพรบทดสอบ D)
บทนำพื้นฐาน:
1 ตาม: IEC61032: 1997 / IEC60529: 2001 และ UL
2, IP4X Test Probe D (Test Probe D) เป็นอุปกรณ์ที่จำเป็นสำหรับครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกันของการทดสอบการป้องกันไฟฟ้าช็อต
พารามิเตอร์ทางเทคนิค
1, ทดสอบความยาวของโพรบ: 100 มม
2, เส้นผ่านศูนย์กลางของโพรบทดสอบ: 1.0 มม
3, Dam- ทรงกลมเส้นผ่านศูนย์กลาง: 35 มม
4, เส้นผ่านศูนย์กลางด้ามจับ: 10 มม
5, ด้ามยาว 100 มม
6 ตาม IEC61032 รูปที่ 4 (โพรบทดสอบ D) ตารางที่ 6 GB / T4208-2008 (คุณลักษณะแรกดิจิทัล 4/5/6)
ใบสมัคร:
1, การทดสอบมาตรฐานหมายถึงส่วนข้อต่อไม่สามารถสัมผัสกับชิ้นส่วนที่มีชีวิตหรือใกล้กับชิ้นส่วนที่เป็นอันตรายไม่สามารถใส่แผ่นกั้นวงกลมขนาด 30 มม. ได้
2 ในข้อกำหนดการทดสอบเพื่อป้องกันการเข้าถึงชิ้นส่วนที่เป็นอันตราย Test Probe D ต้องมีแรงขับ 1 ± 0.1N
