รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบแรงกระแทกของอุปกรณ์สอบเทียบสำหรับค้อนสปริง | ฟังก์ชัน: | อุปกรณ์สอบเทียบ |
|---|---|---|---|
| ความถูกต้อง: | 0.01J | ช่วงการวัดสูงสุด: | 0-2J |
| พลังงานกระแทก: | Max. สูงสุด 2J 2J | น้ำหนัก: | ฝาปิดน้ำหนักทองแดง (2J) |
| เส้นผ่านศูนย์กลางร่องนำทาง: | 51mm | การอ้างอิง: | IEC 60068-2-75 รูปที่ B1 |
| แสงสูง: | เครื่องทดสอบแรงกระแทก 2J,เครื่องมือทดสอบแรงกระแทก 0.01J,อุปกรณ์ทดสอบการสอบเทียบ IEC 60068-2-75 |
||
เครื่องทดสอบแรงกระแทกของอุปกรณ์สอบเทียบสำหรับค้อนสปริง
พารามิเตอร์ทางเทคนิค:
| ความถูกต้อง | 0.01J |
| ช่วงการวัดสูงสุด | 0-2J |
| พลังงานกระทบ | สูงสุด2J |
| น้ำหนัก | ฝาปิดน้ำหนักทองแดง (2J) |
| เส้นผ่านศูนย์กลางร่องนำ | 51 มม |
| ลูกตุ้ม | เหล็ก |
| ลูกตุ้มขนาดเส้นผ่านศูนย์กลาง | 20 มม |
| ลูกตุ้มยาว | 635 มม. ± 2,5 มม |
| ลูกตุ้ม H. | 120 มม. ± 2 มม |
| ลูกตุ้มง | 20 มม. ± 0,5 มม |
| ลูกตุ้ม W. | 4 มม. ± 0,01 มม |
| การสูญเสียพลังงานของลูกตุ้ม | <0.002J |
| ปล่อยอุปกรณ์ | Ac.ช่าง |
| ระยะทริกเกอร์ | > 30 มม |
| ข้อมูลอ้างอิง | IEC 60068-2-75 รูปที่ B1 |
ยืนยัน:
IEC60068-2-75
รายละเอียดสินค้า:
ตามข้อกำหนดที่แสดงใน IEC60068-2-75 อุปกรณ์สอบเทียบนี้ใช้เพื่อทดสอบพลังงานกระแทกของค้อนสปริง
เป็นอุปกรณ์พิเศษสำหรับห้องปฏิบัติการ
เนื่องจากเป็นการยากที่จะวัดโดยตรงสำหรับพลังงานที่นำเสนอของค้อนสปริงที่ปรับเทียบแล้วหลักการสอบเทียบของอุปกรณ์นี้คือการเปรียบเทียบพลังงานซึ่งคำนวณโดยมวลของลูกตุ้มและความสูงที่ลดลง
ความสามารถความละเอียดสูงสุดของอุปกรณ์นี้คือ 0.01Jกลไกการปลดได้รับการปรับปรุงในการออกแบบสามารถลดการสั่นสะเทือนได้สูงสุดในการทดสอบเมื่อค้อนเช่าสปริงแกนลูกตุ้มและตลับลูกปืนอวกาศทำจากเหล็กคุณภาพดีนำเข้าเพื่อปรับปรุงความแม่นยำและเสถียรภาพของอุปกรณ์ .
ความสามารถความละเอียดสูงสุดของอุปกรณ์นี้คือ 0.01Jกลไกการปลดได้รับการปรับปรุงในการออกแบบสามารถลดการสั่นสะเทือนได้สูงสุดในการทดสอบเมื่อค้อนเช่าสปริงแกนลูกตุ้มและตลับลูกปืนอวกาศทำจากเหล็กคุณภาพดีนำเข้าเพื่อปรับปรุงความแม่นยำและเสถียรภาพของอุปกรณ์ .
ขั้นตอนการสอบเทียบค้อนสปริง:
B.1 หลักการสอบเทียบ
หลักการของขั้นตอนการสอบเทียบนี้คือการเปรียบเทียบพลังงานที่ได้จากค้อนสปริงซึ่งยากที่จะวัดโดยตรงกับพลังงานของลูกตุ้มซึ่งคำนวณจากมวลและความสูงของการตก
B.2 การสร้างอุปกรณ์สอบเทียบ

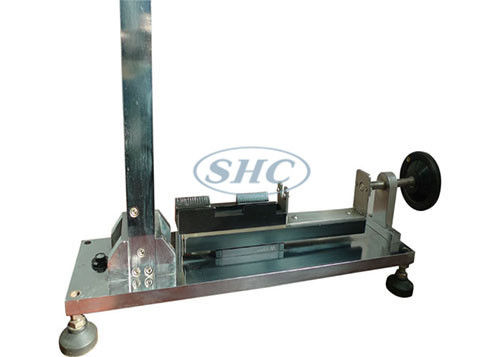

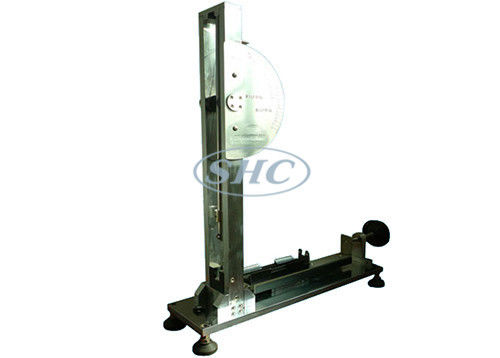

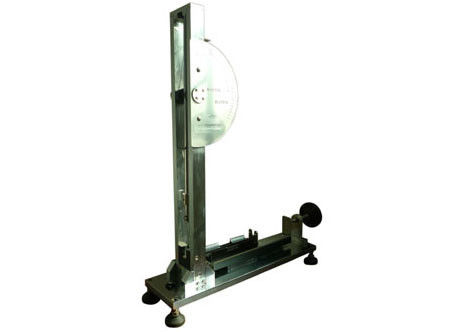

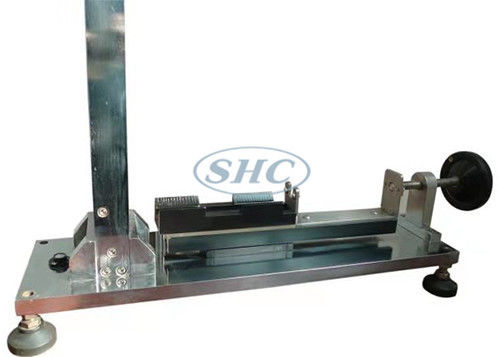

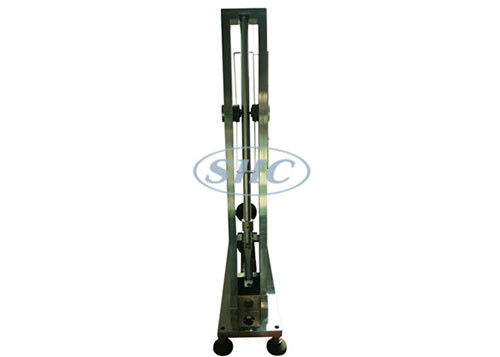

อุปกรณ์สอบเทียบที่ประกอบจะแสดงในรูปที่ B.1นอกเหนือจากเฟรมแล้วชิ้นส่วนหลัก ได้แก่ แบริ่ง "a", ตัวชี้ลาก "b", ลูกตุ้ม "c", ฐานปลด "d" และอุปกรณ์ปลด "e"
ส่วนหลักของอุปกรณ์สอบเทียบคือลูกตุ้ม“ c” ที่แสดงในรูป B.2ที่ปลายล่างของลูกตุ้มนี้ได้รับการแก้ไขสปริงเหล็กตามรายละเอียดที่แสดงในรูป B.3สปริงเป็นเหล็กสปริงโดยไม่ต้องมีการดูแลเป็นพิเศษและยึดกับลูกตุ้ม“ c” อย่างแน่นหนา
รูป B.4 แสดงบางส่วนในขนาดใหญ่
ควรสังเกตว่าสปริงนี้ออกแบบมาสำหรับการสอบเทียบค้อนสปริงที่มีคุณสมบัติตามที่กำหนดไว้ในตารางที่ 1 สำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 J สำหรับการสอบเทียบค้อนสปริงที่มีคุณสมบัติตามที่กำหนดไว้สำหรับ 2 J สปริงของลูกตุ้มของ อุปกรณ์สอบเทียบจะต้องมีการออกแบบที่แตกต่างกัน

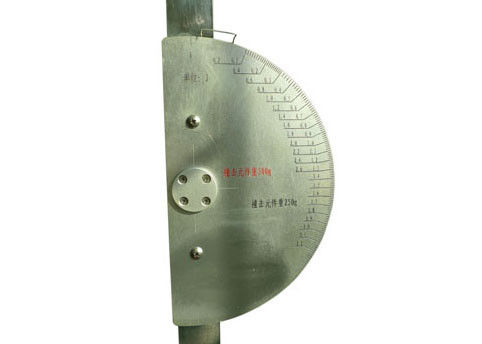

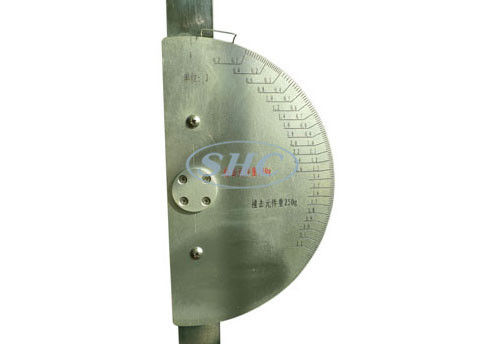

เพื่อให้ได้ลักษณะการเสียดสีที่เหมาะสมของตัวชี้ผ้าทอหนาจะถูกวางไว้ระหว่างพื้นผิวโลหะของตลับลูกปืนสายเปียโนจะงอในลักษณะที่ออกแรงเล็กน้อยกับผ้า
เนื่องจากอุปกรณ์ปลดถูกถอดออกในระหว่างการปรับเทียบอุปกรณ์สอบเทียบอุปกรณ์ปลดจึงถูกยึดเข้ากับฐานปลดโดยใช้สกรู
B.3 วิธีการสอบเทียบอุปกรณ์สอบเทียบ
การสอบเทียบของอุปกรณ์สอบเทียบจะได้รับผลกระทบโดยใช้องค์ประกอบขีดฆ่าการสอบเทียบ“ g” ที่นำมาจากค้อนสปริงดังแสดงในรูป B.5ก่อนการปรับเทียบอุปกรณ์ปลดจะถูกนำออกจากอุปกรณ์สอบเทียบ
องค์ประกอบที่โดดเด่นในการสอบเทียบถูกแขวนไว้ด้วยด้ายลินินสี่เส้น“ h” จากจุดกันสะเทือนที่อยู่ในระนาบแนวนอนสูงกว่าจุดสัมผัสระหว่างลูกตุ้มและองค์ประกอบที่โดดเด่นในการสอบเทียบเมื่อส่วนหลังอยู่ในตำแหน่งพักองค์ประกอบที่โดดเด่นในการสอบเทียบได้รับอนุญาตให้แกว่งกับลูกตุ้มและจุดสัมผัสภายใต้สภาวะไดนามิกจุด“ k” ต้องอยู่ต่ำกว่าจุดสัมผัสในตำแหน่งพักไม่เกิน 1 มม.จากนั้นจุดระงับจะถูกยกขึ้นเป็นระยะทางเท่ากับความแตกต่างระหว่างจุดสัมผัสทั้งสอง
