รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC 61032 รูปที่ 2 | ประเภท: | หัววัดนิ้วทดสอบ IEC |
|---|---|---|---|
| วัสดุ: | สแตนเลสและไนล่อน | ความยาวนิ้ว: | 80 ± 0.2mm |
| เส้นผ่านศูนย์กลางนิ้วที่โค้งงอ: | 12mm | เส้นผ่าศูนย์กลางแผ่นกั้น: | 50mm |
| ความยาวแผ่นกั้น: | 100MM | ความหนาของแผ่นกั้น: | 20mm |
| แสงสูง: | โพรบ b ของ iec 61032 30N,30N โพรบ b ของนิ้วทดสอบมาตรฐาน iec 61032,10N |
||

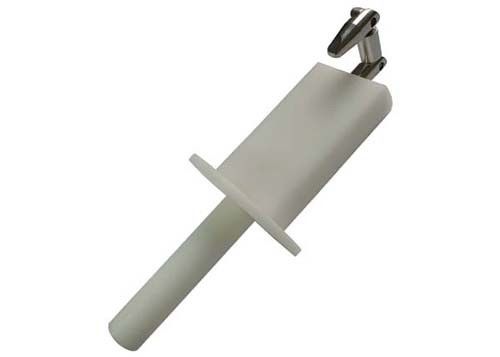

IEC61032 รูปที่ 2 Test Probe B นิ้วทดสอบมาตรฐาน Shell ป้องกันไฟฟ้าช็อตพร้อมแรงขับ 10N 20n 30n
ข้อกำหนดและพารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ /รุ่น | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |

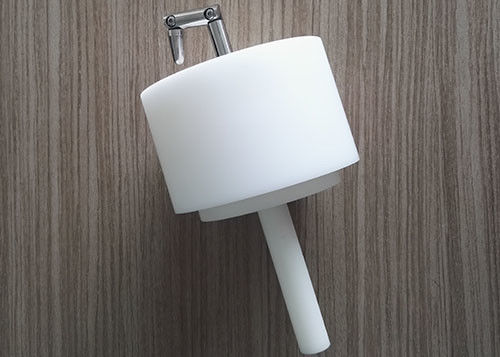

| ชื่อ | นิ้วทดสอบมาตรฐาน | นิ้วทดสอบแผ่นกั้นแบบวงกลม | นิ้วทดสอบแผ่นกั้นขนาดใหญ่ | นิ้วทดสอบมาตรฐานพร้อมแรง |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' |
| 8 | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | แรง 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
ข้อมูลผลิตภัณฑ์:
เป็นนิ้วทดสอบความแม่นยำที่ทำขึ้นตามมาตรฐานต่างๆ เช่น
IEC 61032 รูปที่ 2,
IEC60950 รูปที่ 2A,
IEC60884,
IEC60335,
UL507,
และ UL1278 รูปที่ 8.4
หัววัดนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานต่อการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้วหัววัดนิ้วทดสอบนี้ประกอบด้วยแบบเดียวกัน นิ้ว ฐาน และด้ามจับหุ้มฉนวน ซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่ขยับได้ 2 ข้อ ซึ่งสามารถโค้งงอได้ 90°
ใบสมัคร:
1. ส่วนร่วมของนิ้วทดสอบไม่สามารถสัมผัสส่วนที่มีไฟฟ้าหรือส่วนที่เป็นอันตรายได้ และแผ่นกั้นขนาด 50 มม.-20 มม. ไม่สามารถเข้าไปได้
2. ในข้อกำหนดในการทดสอบเพื่อป้องกันไม่ให้เข้าใกล้ชิ้นส่วนที่เป็นอันตราย หัววัดทดสอบ B ต้องใช้แรงขับ 10±3Nผลิตภัณฑ์ที่ไม่มีแรงควรใช้กับไดนาโมมิเตอร์แบบกด-ดึง
3. ในการทดสอบไฟฟ้าช็อต การเดินสาย การกำหนดค่าและกำลังไฟฟ้าและอุปกรณ์บ่งชี้เป็นสิ่งจำเป็นเปิดไฟของตัวอย่างที่ทดสอบแล้ว และใช้แรงที่เกี่ยวข้องเพื่อตรวจสอบว่ามีการเชื่อมต่อสายดินหรือไม่ (เม็ดมีด 3 ชิ้น)
4. ข้อต่อทั้งสองต้องอนุญาตให้เคลื่อนที่ในระนาบเดียวกันและในทิศทางเดียวกันผ่านมุม 90° โดยมีพิกัดความเผื่อ 0° ถึง +10°
หัววัดนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานต่อการเข้าถึงชิ้นส่วนที่เป็นอันตราย
นอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้ว
ความคลาดเคลื่อนของขนาดเมื่อไม่ได้ระบุความคลาดเคลื่อน
– ในมุม: 0
-10 °
– บนขนาดเชิงเส้น: สูงสุด 25 มม.: 0
− 0,05 มม.เกิน 25 มม.: ± 0,2 มม.

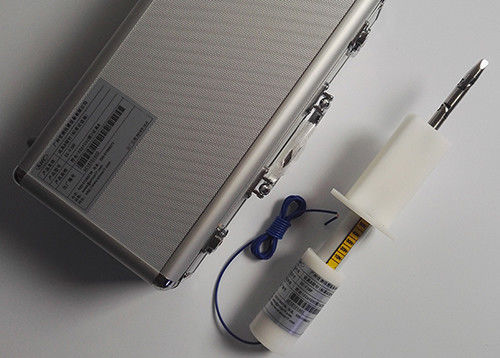

ปรับแต่งได้: สามารถใช้สำหรับการทดสอบป้องกันไฟฟ้าช็อตเมื่อติดตั้งปลั๊กกล้วยแบบเสียบได้และขั้วต่อแอมฟีนอลที่ปลายด้ามจับ หรือใช้สำหรับการทดสอบการป้องกันตู้เมื่อเปิดรูเกลียวของ M6 ที่ปลายด้าม (เชื่อมต่อกับตัวดึง) และดันไดนาโมมิเตอร์)
การใช้งาน
1. ไม่สามารถสัมผัสส่วนข้อต่อนิ้วทดสอบมาตรฐานกับชิ้นส่วนที่มีไฟฟ้า หรือไม่สามารถอยู่ใกล้กับชิ้นส่วนที่เป็นอันตราย และแผ่นกั้นขนาด 50 มม. - 20 มม. ไม่สามารถเข้าไปได้

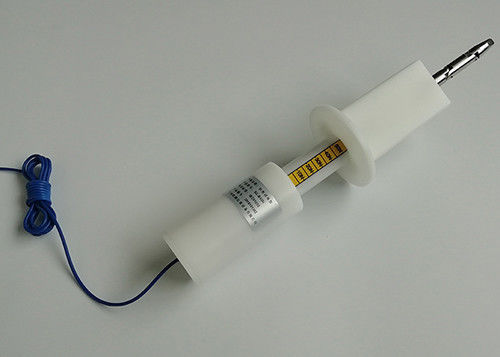

2. การทดสอบเพื่อป้องกันชิ้นส่วนที่เป็นอันตรายต้องใช้โพรบทดสอบ B ที่มีแรงขับ 10N±3Nโดยทั่วไปจะต้องทำงานกับเกจวัดแรง
3. การป้องกันไฟฟ้าช็อตต้องทำงานกับอุปกรณ์ทดสอบโพรบป้องกันการกระแทก: เชื่อมต่อกับอุปกรณ์ทดสอบโพรบป้องกันการกระแทก (40V-50V) ประมวลผลการทดสอบตามมาตรฐานสัมพัทธ์ แหวนออดจะแจ้งเตือนไฟฟ้าช็อตดูภาพด้านล่าง:
