รายละเอียดสินค้า:
การชำระเงิน:
|
| การใช้: | เครื่องทดสอบแรงกระแทก | ชื่อผลิตภัณฑ์: | เครื่องทดสอบแรงกระแทก / เครื่องทดสอบแรงกระแทก / เครื่องทดสอบการตก |
|---|---|---|---|
| พลังงานกระแทก: | 2J, 5J, 10J, 20J, 50J | ฟังก์ชัน: | การทดสอบแรงกระแทก |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| แสงสูง: | CNAS 50J เครื่องทดสอบแรงกระแทก,CNAS 5J เครื่องทดสอบแรงกระแทก,CNAS IK Striking Elements |
||

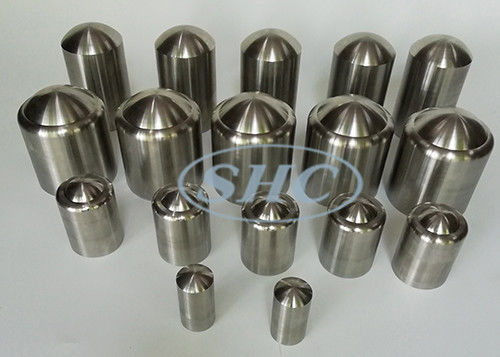

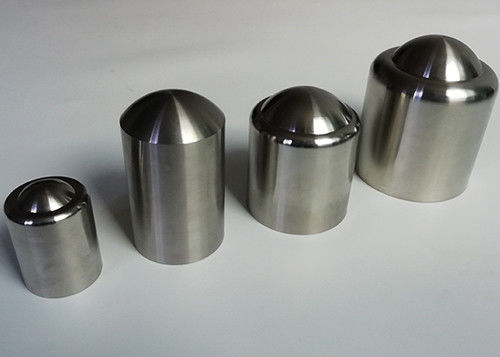

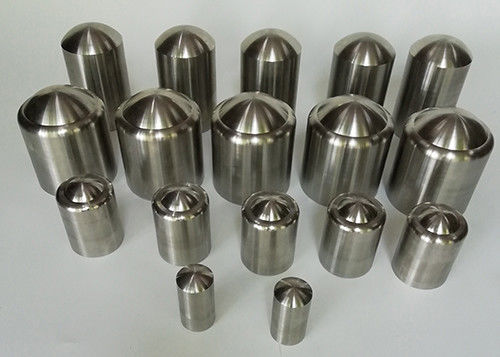

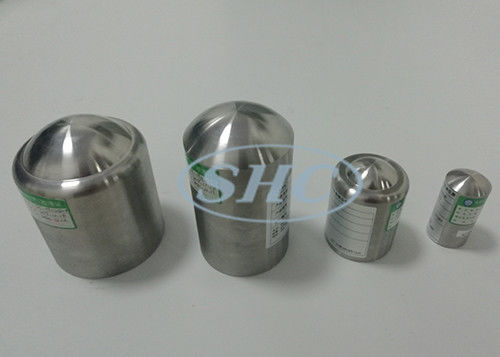

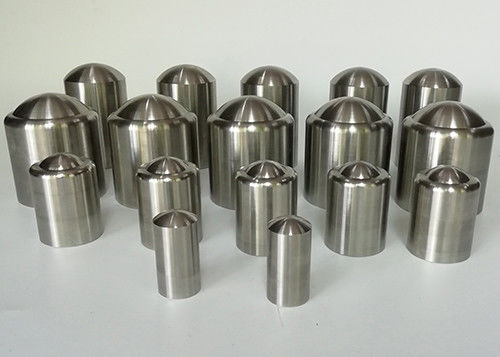

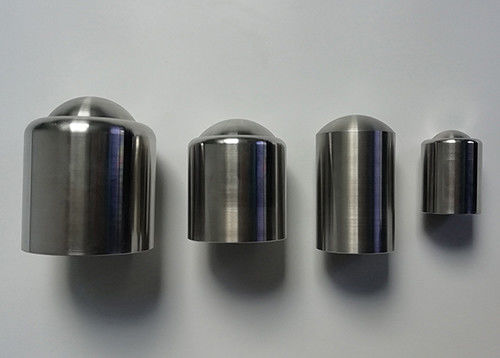

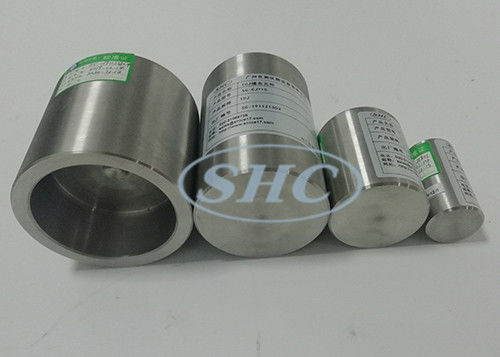

ส่วนประกอบที่โดดเด่นของ IK อุปกรณ์ทดสอบแรงกระแทกอุปกรณ์ทดสอบการตก
พารามิเตอร์
| รุ่น | SC-IK01 |
| ลูกตุ้ม |
ความยาว: 1,000 มม.;เส้นผ่านศูนย์กลางภายนอก: 9 มม.;ความหนาของผนังท่อเหล็ก: 0.5 มม. องค์ประกอบของมวลเทียบเท่ากับองค์ประกอบกระทบ |
| จุดกระแทก | ปรับขึ้นลงได้ ระยะชัก 200-1200 มม. ความสูงปรับได้ |
| องค์ประกอบผลกระทบ | ค้อนกระแทก 2, 5,10, 20J |
| ความสูงลดลง | สเกลแสดง |
| โหมดปล่อย | เครื่องกล |
| มิติ | 950*550*2700mm |
ลักษณะที่ประสานกันขององค์ประกอบที่โดดเด่น
| พลังงาน /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| มวลเทียบเท่า ±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| วัสดุ | โพลิเอไมด์ 1) | เหล็ก 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| ลิตร/มม. | หากต้องการปรับให้ตรงกับมวลที่เท่ากัน โปรดดูภาคผนวก ก | |||||
|
1) 85≤HRR≤100 ความแข็ง Rockwell ตาม ISO2039-2 2) Fe490-2 ตามมาตรฐาน ISO1052;ความแข็ง Rockwell ตามมาตรฐาน ISO6508 |
||||||
| หมายเหตุ- ค่าที่แสดงในวงเล็บสำหรับมวลที่เท่ากันและเส้นผ่านศูนย์กลางขององค์ประกอบกระแทกสำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 J คือค่าในการทดสอบปัจจุบัน Efค่าปัจจุบันในการทดสอบ เช่น จะแสดงสำหรับพารามิเตอร์ทั้งสองนี้ด้วยเพื่อวัตถุประสงค์ในการประสานงาน ค่าในวงเล็บจะถูกลบออกห้าปีนับจากวันที่ประกาศมาตรฐานนี้ | ||||||
ยืนยัน
IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบ Eh: การทดสอบค้อน, IEC60068-2-63, IEC62262 ระดับการป้องกันโดยเปลือกสำหรับอุปกรณ์ไฟฟ้าจากผลกระทบทางกลภายนอก (รหัส IK), IEC60439-5 แรงดันไฟฟ้าต่ำ ชุดสวิตช์เกียร์และชุดควบคุม - ส่วนที่ 5: ข้อกำหนดเฉพาะสำหรับส่วนประกอบสำหรับการจ่ายพลังงานในเครือข่ายสาธารณะ
ลักษณะเฉพาะ
อุปกรณ์ที่ใช้โครงสร้างรถ สามารถเคลื่อนย้ายไปทางซ้ายและขวา เดินหน้าและถอยหลัง ปรับความสูงของจุดกระแทกบนและล่างได้ และมุมกระทบ 0-90 องศาปรับได้อุปกรณ์นี้เป็นอุปกรณ์กระแทกลูกตุ้มพลังงานต่ำสำหรับ 2J ขึ้นไป
ใบสมัคร
อุปกรณ์นี้เหมาะสำหรับการทดสอบแรงกระแทกทางกลกับตู้ไฟฟ้าและโลหะแผ่นอื่น ๆ เปลือกของตู้วัดพลังงานไฟฟ้าที่ไม่ใช่โลหะ แผงสวิตช์สายเคเบิลสถานีย่อย และกล่องรวมสาย
ตัวอย่างทดสอบ
เปลือกของตู้วัดพลังงานไฟฟ้า แผงสวิตช์สายเคเบิลสถานีย่อย และกล่องรวมสายและอุปกรณ์ที่คล้ายกัน
ตารางพลังงานกระแทก มวลเทียบเท่าและความสูงของการตกหล่น
| พลังงาน/J | 2 | 5 | 10 | 20 | 50 |
| มวลเทียบเท่า /กก. | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงดรอป ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
หมายเหตุ: 1. ดูหมายเหตุใน IEC 60068-2-75 3.2.2 1. ในส่วนนี้ พลังงาน (J) คำนวณโดยใช้ความเร่งมาตรฐานเนื่องจากแรงโน้มถ่วงของโลก (g) ปัดขึ้นเป็นจำนวนเต็มที่ใกล้เคียงที่สุด นั่นคือ 10 เมตร/วินาที² |
|||||
