ฝาหลอดและตัวยึดอุปกรณ์ทดสอบแสงบิด

ฝาหลอดและตัวยึดมิเตอร์ทดสอบเครื่องทดสอบการบิดเท้าของหลอดไฟ





พารามิเตอร์ทางเทคนิค:

เครื่องทดสอบนี้ใช้เป็นหลักในการวัดแรงบิดของตัวยึดหลอดไฟทุกชนิดของแหล่งกำเนิดแสงประสิทธิภาพหลักและพารามิเตอร์ทางเทคนิคดังต่อไปนี้:

พิสัย	0 ~ 10 นาโนเมตร
ความถูกต้อง	≤1%
การทำซ้ำ	≤0.5% FS
ความเป็นเส้นตรง	≤0.5% FS
ความล่าช้า	≤0.5% FS
โหลดเกิน	FS 120%
ช่วงชดเชยอุณหภูมิ	-10 ℃ ~ 60 ℃
ข้อกำหนดสำหรับสภาพแวดล้อม: อุณหภูมิในการทำงาน	25 ± 5 ° C ความชื้นสัมพัทธ์: ≤65% RH กำลังไฟ: AC 230V ± 10V, 50Hz ± 1Hz
สิทธิ์สำหรับสภาพแวดล้อม	อุณหภูมิในการทำงาน: 0-40 ° C ความชื้นสัมพัทธ์: ≤75% RH กำลังไฟ: AC 230V ± 10%, 50Hz
สภาพร้าน	อุณหภูมิ -20 ~ 50 ° C
ความชื้น	<75% RH
มิติ	330 มม. × 110 มม. × 335 มม
น้ำหนัก	6 กก
อำนาจ	15VA



คำอธิบาย:

เครื่องวัดแรงบิดฝาหลอดเป็นผลิตภัณฑ์อัจฉริยะที่พัฒนาขึ้นใหม่พร้อมไมโครโปรเซสเซอร์ในตัวเครื่องวัดแรงบิดแบบดิจิตอลเป็นข้อกำหนดด้านความปลอดภัยด้านความแข็งแรงเชิงกลของฝาหลอดซึ่งได้รับการพิจารณาโดยผู้ผลิตระบบแสงสว่างส่วนใหญ่และยังเป็นที่ต้องการของทุกประเทศดังนั้นเราจึงพัฒนาเครื่องวัดแรงบิดแบบดิจิตอลโดยอ้างอิงจาก IECเป็นไปตามข้อกำหนดสำหรับการวัดการทดสอบแรงบิดของฝาหลอดของการตรวจสอบคุณภาพการแยกชิ้นส่วนและการผลิต



ลักษณะเฉพาะ:

1) สามารถวัดแรงบิดตามเข็มนาฬิกาและทวนเข็มนาฬิกาของฝาหลอดไฟและสามารถตั้งค่าการเตือนขีด จำกัด บนล่วงหน้าได้บันทึกข้อมูลอัตโนมัติหลังจากปิดระบบ

2) เครื่องมือมีหน้าที่ในการสอบเทียบจุดศูนย์จุดศูนย์นั้นคงที่มากเครื่องมือใช้ตัวเลข 4 หลักในการแสดงดังนั้นจึงมีความแม่นยำสูงและมีเสถียรภาพสูง

3) สุนัขเฝ้าบ้านคู่ที่ออกแบบมาภายในเพื่อให้แน่ใจว่าเครื่องมือมีความน่าเชื่อถือสูงและจะไม่ปิดตัวลงภายใต้สภาพแวดล้อมที่ซับซ้อน

4) เครื่องมือนี้ใช้งานได้สะดวกเนื่องจากมีที่หนีบฝาหลอดหลายแบบเช่น E27 / E26, B22d, E14 / E12, G13 / G5 เป็นต้น

5) ยึดด้วยแคลมป์การหมุนหลอดไฟจะมีการบันทึกอัตราแรงบิดบวกและลบ
6) ช่วงแรงบิด: 0-10N * m (ช่วงพิเศษเหมาะสำหรับลูกค้า)
7) ประสิทธิภาพสูงในความน่าเชื่อถือความแม่นยำและอายุการใช้งานที่ยาวนานโดยใช้เซ็นเซอร์แรงบิดมาตรวัดความเครียด
8) ฟังก์ชั่นการถือครองแรงบิดสูงสุดสามารถตั้งค่าขีด จำกัด บนสำหรับการเตือนภัยได้
9) เป็นไปตามมาตรฐานจีนและสากล





หลักการพื้นฐาน

อุปกรณ์ประกอบด้วยอุปกรณ์แรงบิดและเครื่องวัดทุติยภูมิกุญแจสำคัญสำหรับความถูกต้องคือ

เซ็นเซอร์แรงบิดอุปกรณ์นี้ใช้เซ็นเซอร์แรงบิดชนิดความเครียดที่มีคุณสมบัติที่เชื่อถือได้สูง

คุ้มค่าความแม่นยำสูงและอายุการใช้งานยาวนาน

ในเซ็นเซอร์บนอีลาสโตเมอร์ระบุว่าเกจวัดความเครียดต้านทานและองค์ประกอบ Wheatstone bridgeอำนาจ

สะพานที่มีแรงดันไฟฟ้าในการขับขี่ภายใต้การกระทำของแรงบิดยางจะทำให้เสียรูปและ

เครื่องวัดความเครียดจะเปลี่ยนไปเพื่อให้สะพานไม่สมดุลและมีสัญญาณแรงดันไฟฟ้าเชิงเส้น

ระหว่างเอาต์พุตของสะพานและแรงบิดมิเตอร์ทุติยภูมิจะขยายสัญญาณแรงดันไฟฟ้าและแปลงสัญญาณด้วยหม้อแปลง A / D จากนั้นส่งไปยังไมโครโปรเซสเซอร์เพื่อวิเคราะห์ข้อมูลและ

แสดง.แผนภาพบล็อกการทำงานดังต่อไปนี้:

รูปที่ 1 แผนภาพบล็อกการทำงาน

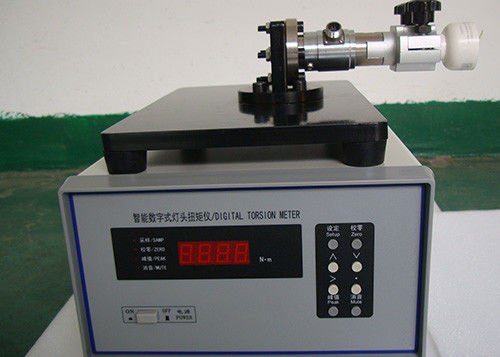

เครื่องวัดแรงบิดดิจิตอล KP338 ใช้ในการวัดแรงบิดของตัวยึดหลอดไฟทุกชนิด



คำแนะนำการใช้งาน

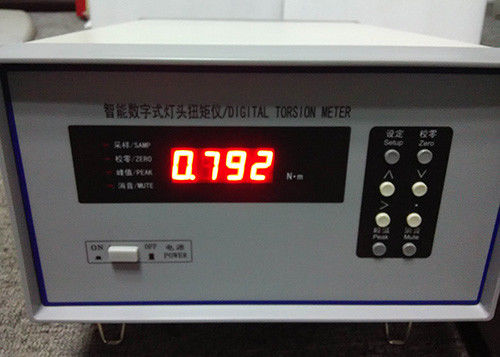

5.1 แผงด้านหน้าและฟังก์ชั่น

สเปค:

1. หน้าต่าง: 5 หลักแสดงการวัดและข้อความแจ้ง

2. ตัวบ่งชี้

ตัวอย่าง: อุปกรณ์อยู่ในโหมดสุ่มตัวอย่างเมื่อกะพริบความถี่ในการรีเฟรช: 2 ครั้ง / วินาที

3. ศูนย์: อุปกรณ์อยู่ในโหมด zeroing เมื่อกะพริบ.

4. PEAK: อุปกรณ์อยู่ในโหมดการถือครองสูงสุดเมื่อกะพริบ

5. BELL: ระบุเพื่อประลองเสียงกริ่ง

คีย์บอร์ด

ศูนย์: ในเงื่อนไขการทดสอบให้กดปุ่มนี้เพื่อเข้าสู่โหมด zeroing หลังจากเสร็จสิ้นการกำหนดศูนย์แล้ว

อุปกรณ์จะบันทึกข้อมูลและกลับเข้าสู่โหมดทดสอบโดยอัตโนมัติในสภาวะสูงสุดให้กด

กุญแจสำคัญในการทำความสะอาดค่า

SET: ในสภาวะการทดสอบปกติให้กดปุ่มนี้เพื่อตั้งค่าการเตือนขีด จำกัด บน

PEAK: ในสภาวะการทดสอบปกติให้กดปุ่มนี้เพื่อเก็บค่าสูงสุดกดปุ่มนี้อีกครั้งเพื่อ

กลับสู่โหมดทดสอบปกติอีกครั้ง

∧: ในโหมดการตั้งค่าและการปรับเทียบให้กดปุ่มนี้เคอร์เซอร์จะขึ้น

∨: ในโหมดการตั้งค่าและการปรับเทียบให้กดปุ่มนี้เคอร์เซอร์จะลดลง

>: ในโหมดการตั้งค่าและการปรับเทียบให้กดปุ่มนี้เคอร์เซอร์จะเลื่อนไปทางขวา

•: ในโหมดการตั้งค่าและการสอบเทียบให้กดปุ่มนี้แล้วแทรกจุดทศนิยม



5.2 แผงควบคุมจริงและฟังก์ชั่น

1. พอร์ตอินพุตและเอาต์พุตสัญญาณ: สำหรับการส่งสัญญาณ

2. ท่อป้องกัน: ฟิวส์ 0.5A เพื่อป้องกันพลังงานของอุปกรณ์

3. ปลั๊กไฟ: รวมตัวกรองเพื่อหยุดการรบกวน



5.3.การทดสอบแรงบิดของตัวยึดหลอดไฟ

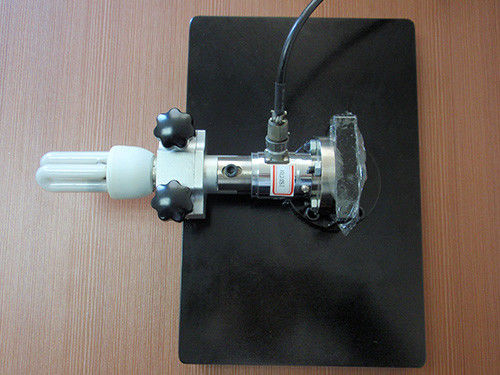

ประการแรกยืนยันรูปแบบผู้ถือจากนั้นติดตั้งอุปกรณ์ที่เกี่ยวข้องและติดตั้งหลอดไฟ

ที่ยึดที่หนีบ

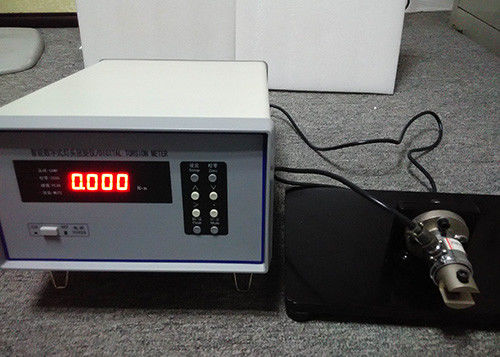

เชื่อมต่ออุปกรณ์แรงบิดกับอุปกรณ์โดยพอร์ตอินพุตสัญญาณเปิดมิเตอร์รองเพื่อ

อุ่นเป็นเวลา 5 นาทีหากหน้าต่างไม่เท่ากับ 0.000 อุปกรณ์ควรเป็นศูนย์ผู้ใช้สามารถ

กำหนดขีด จำกัด สูงสุดตามมาตรฐานจีนหรือสากลหมุนตามเข็มนาฬิกาและตรงกันข้าม

หมุนที่ยึดหลอดไฟในช่วงเวลานั้นหน้าต่างจะแสดงค่าปัจจุบันจนถึง

อุปกรณ์ที่น่ากลัวผู้ใช้สามารถตัดสินได้ว่าที่ใส่หลอดไฟยังอยู่ในสภาพดีหรือไม่



5.4.Zeroing

หลังจากใช้งานเป็นเวลานานอุปกรณ์อาจจะลอยเป็นศูนย์และส่งผลต่อความแม่นยำในเวลานั้นอุปกรณ์จะต้องเป็นศูนย์แต่โปรดสังเกตว่าเซ็นเซอร์แรงบิดไม่สามารถทำงานได้กดปุ่ม "ศูนย์" หน้าต่างจะแสดง "ศูนย์" จากนั้นตัวบ่งชี้ "ศูนย์" จะกะพริบหากผู้ใช้ไม่ต้องการ

ดำเนินการต่อเพียงกดปุ่ม "สูงสุด" เพื่อออกเมื่อไฟแสดงสถานะ“ ZERO” ดับลงนั่นหมายความว่าอุปกรณ์สิ้นสุดการตั้งศูนย์และกลับสู่สภาวะปกติ



5.5.ขีด จำกัด บน

กดปุ่ม“ SET” หน้าต่างจะแสดง“ SET”;หากผู้ใช้ไม่ต้องการรีเซ็ตต่อให้กดปุ่ม“ PEAK” เพื่อออกด้วยความช่วยเหลือของปุ่ม“＞”,“ ∧”,“ ∨”,“ ·” เพื่อกำหนดขีด จำกัด บนกดปุ่ม“ set” อีกครั้งเพื่อบันทึกและออกหากผู้ใช้ไม่ต้องการบันทึกค่าเพียงกดปุ่ม“ PEAK” เพื่อออกจากโหมดการตั้งค่า



5.6.การสอบเทียบ

อุปกรณ์ได้รับการสอบเทียบก่อนวางจำหน่ายผู้ใช้ไม่จำเป็นต้องปรับเทียบใหม่แต่มีการเบี่ยงเบนหลังจากไม่มีการใช้งานเป็นเวลานานซึ่งจะส่งผลต่อความถูกต้องในขณะนั้นอุปกรณ์จำเป็นต้องมีอุปกรณ์พิเศษบางอย่างเพื่อทำการสอบเทียบใหม่

ใช้แรงบิดบางอย่างกับเซ็นเซอร์แรงบิด (ทิศทางไปข้างหน้าหรือทิศทางย้อนกลับ) ในโหมดทดสอบปกติกด "." 5 ครั้งจากนั้นกดปุ่ม“ SET” หน้าต่างจะแสดง“ CAL.R” เมื่อผู้ใช้ใช้แรงบิดไปข้างหน้ากับเซ็นเซอร์แรงบิดในเวลานั้นหากผู้ใช้ไม่ต้องการทำการปรับเทียบใหม่เพียงแค่กดปุ่ม“ PEAK” เพื่อออกหากผู้ใช้ต้องการทำการปรับเทียบเพียงกดปุ่ม“ set” อุปกรณ์จะอยู่ในโหมดปรับเทียบไปข้างหน้าและในขณะนั้นหน้าต่างจะแสดงค่าการปรับเทียบของครั้งที่แล้วหากค่าแตกต่างกันให้รีเซ็ตค่ามาตรฐานด้วยความช่วยเหลือของ

ปุ่ม“＞”,“ ∧”,“ ∨”,“ ·”กดปุ่ม“ CAL” อีกครั้งอุปกรณ์จะแสดงค่าสัมประสิทธิ์การสอบเทียบจากนั้นคุณสามารถรีเซ็ตค่าสัมประสิทธิ์การสอบเทียบโดยใช้ปุ่ม“＞”,“ ∧”,“ ∨”,“ ·” หรือเพียงแค่กดปุ่ม“ CAL” จากนั้นป้อนค่ามาตรฐานและค่าสัมประสิทธิ์มาตรฐานหากผู้ใช้ไม่ต้องการบันทึกข้อมูลเพียงกดปุ่ม "สูงสุด" เพื่อออกการสอบเทียบย้อนกลับจะเหมือนกับการสอบเทียบไปข้างหน้า

หากค่าสัมประสิทธิ์สูญหายเพียงแค่ป้อนค่าสัมประสิทธิ์การสอบเทียบด้านล่างให้กับอุปกรณ์



ข้อสังเกต

1. ห้ามใช้เกินพิกัดมิฉะนั้นจะทำให้คุณสมบัติลดลง

2. ต้องห้ามตีและพังขณะติดตั้งโหลดและที่หนีบ

3. ห้ามคราบน้ำมันน้ำและสารเคมีอื่น ๆ

4. อุ่นเครื่องเป็นเวลา 5 นาทีก่อนการทดสอบ
