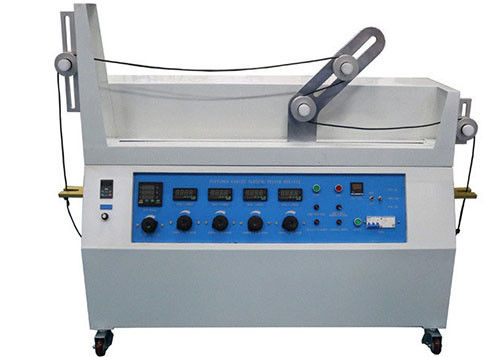

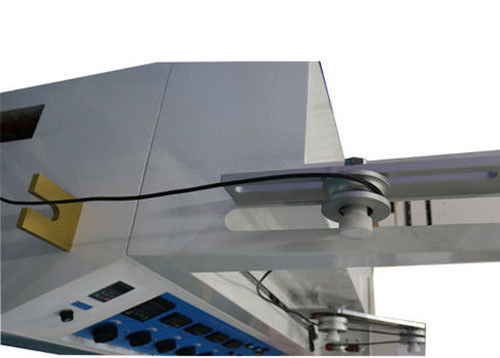

IEC60245-1 รูปที่ 1 อุปกรณ์ทดสอบสายเคเบิลทดสอบการงอ

IEC60245-1 รูปที่ 1 การทดสอบการงอสำหรับความเร็วของสายเคเบิลแบบยืดหยุ่น 0.33M / S

มาตรฐาน:
IEC60245-1 สายเคเบิลหุ้มฉนวนยางแรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงสุดและรวมถึง 450/750 V-Part 1: ข้อกำหนดทั่วไปข้อ 5.6.3.1, IEC60245-2 แรงดันไฟฟ้าที่ได้รับการจัดอันดับสายเคเบิลหุ้มฉนวนยางและรวมถึง 450/750 V-Part 2: การทดสอบ วิธีการข้อ 3.1 รูปที่ 1, IEC60065-1 ข้อ 16.3 ข

พารามิเตอร์:

ใบสมัคร:

ใช้สำหรับตรวจสอบความแข็งแรงเชิงกลของสายเคเบิลแบบยืดหยุ่นที่เสร็จสมบูรณ์การทดสอบนี้ใช้ไม่ได้กับสายเคเบิลแบบยืดหยุ่นที่มีแกนที่มีพื้นที่หน้าตัดเล็กน้อยมากกว่า 4 มม. 2 หรือสายเคเบิลที่มีคอร์มากกว่า 18 คอร์วางในชั้นศูนย์กลางมากกว่าสองชั้น

ลักษณะเฉพาะ:

เครื่องทดสอบสามารถตอบสนองความต้องการทดสอบมาตรฐานของมาตรฐานในประเทศและต่างประเทศสามารถใช้กันอย่างแพร่หลายมีมิเตอร์ดิจิตอลที่แม่นยำจึงสามารถวัดแรงดันกระแสไฟฟ้าที่เล็กกว่าหรือใหญ่กว่าได้อย่างแม่นยำวิธีการเปลี่ยนมู่เล่ย์นั้นง่ายและสะดวกอุปกรณ์ทดสอบใช้กลไกการขับเคลื่อนแบบโซ่ประสิทธิภาพมีเสถียรภาพและเสียงดังหายาก

คำอธิบายมาตรฐาน:

การทดสอบนี้จะต้องดำเนินการโดยใช้เครื่องมือที่แสดงในรูปที่ 1 เครื่องมือนี้ประกอบด้วยแคเรียร์ C ระบบขับเคลื่อนสำหรับพาหะและรอกสี่ตัวสำหรับแต่ละตัวอย่างของสายเคเบิลที่จะทดสอบผู้ให้บริการ C รองรับพูลเลย์ A และ B สองตัวซึ่งมีเส้นผ่านศูนย์กลางเท่ากันมู่เล่ย์คงที่สองตัวที่ปลายด้านใดด้านหนึ่งของอุปกรณ์อาจมีเส้นผ่านศูนย์กลางต่างจากมู่เล่ย์ A และ B แต่พูลเลย์ทั้งสี่จะต้องจัดเรียงให้ตัวอย่างอยู่ในแนวนอนผู้ให้บริการทำรอบ (การเคลื่อนที่ไปข้างหน้าและถอยหลัง) ในระยะ 1 เมตรด้วยความเร็วคงที่ประมาณ 0,33m / s ระหว่างการกลับทิศทางของการเคลื่อนที่แต่ละครั้ง

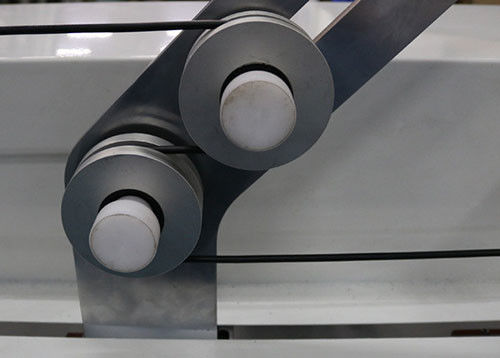

มู่เล่ย์ต้องทำด้วยโลหะและมีร่องรูปครึ่งวงกลมสำหรับสายแบบวงกลมและร่องแบนสำหรับสายแบนที่จับยึด D จะต้องได้รับการแก้ไขเพื่อให้แรงดึงถูกนำไปใช้กับน้ำหนักที่ตัวยึดเคลื่อนที่ออกไปเสมอระยะห่างจากแคลมป์ยึดหนึ่งไปยังตัวรองรับในขณะที่แคลมป์อีกอันวางอยู่บนส่วนรองรับจะต้องไม่เกิน 5 ซม

ระบบขับเคลื่อนจะต้องเป็นแบบที่ผู้ให้บริการเลี้ยวได้อย่างราบรื่นและไม่กระตุกเมื่อถอยหลังจากทิศทางหนึ่งไปอีกทิศทางหนึ่ง
