รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60335-1 clause 25.14. IEC60335-1 ข้อ 25.14. Figure 8, IEC60335-2-23 clause 11.10 | มุมงอหรือหมุน: | 0-360°. 0-360 ° Can be preset สามารถกำหนดไว้ล่วงหน้า |
|---|---|---|---|
| ความเร็วในการงอหรือหมุน: | 0 ~ 60 รอบต่อนาทีสามารถตั้งไว้ล่วงหน้า | ควบคุม: | การควบคุมโปรแกรม PLC |
| ไดรฟ์: | เซอร์โวมอเตอร์ | การทำงาน: | การทำงานอัจฉริยะหน้าจอสัมผัสขนาด 7 นิ้ว |
| โหลดน้ำหนัก: | 5N * 1,10N * 1 | Max. สูงสุด carrying capacity ขีดความสามารถ: | 15 กิโลกรัม |
| แสงสูง: | 60RPM อุปกรณ์ทดสอบเครื่องใช้ในครัวเรือน,IEC60335-1 60RPM อุปกรณ์ทดสอบเครื่องใช้ในครัวเรือน,60RPM IEC60335-2-23 การทดสอบการงอ |
||

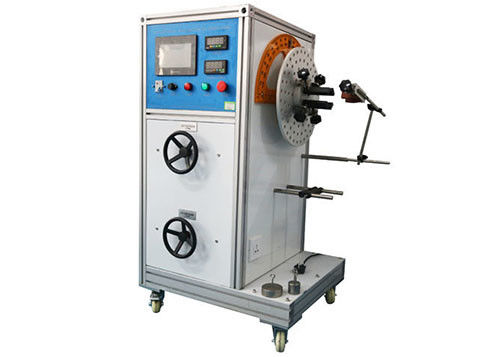

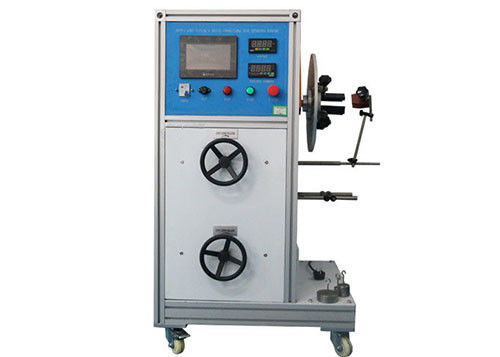

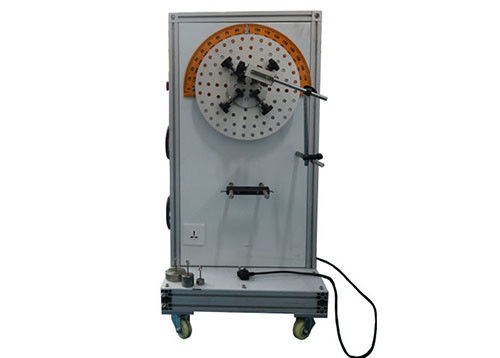

อุปกรณ์สถานีเดียวสำหรับการควบคุม PLC แบบทดสอบการยืดหยุ่นของเครื่องใช้ภายในบ้าน
มาตรฐาน:
IEC 60335-1 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไปข้อ 23.3 ข้อ 25.14 และรูปที่ 8 IEC 60335-2-23 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-23: ข้อกำหนดเฉพาะสำหรับเครื่องใช้สำหรับ การดูแลผิวหนังหรือเส้นผมข้อ 11.101
ใบสมัคร:
ใช้เพื่อตรวจสอบว่าสายไฟของเครื่องใช้ในบ้านขนาดเล็ก (เช่นหม้อกาแฟ / เตารีดไฟฟ้า) และโคมไฟได้รับการป้องกันอย่างเพียงพอจากการงอมากเกินไปเมื่อเข้าสู่เครื่องใช้ไฟฟ้า
ตัวอย่างการทดสอบ:
เครื่องใช้ในครัวเรือนขนาดเล็กเช่นหม้อต้มกาแฟเตารีดไฟฟ้าเครื่องปิ้งขนมปังโคมไฟและอื่น ๆ
พารามิเตอร์:
| ชื่อรายการ | พารามิเตอร์ |
| มุมงอหรือหมุน | 0-360 °.สามารถตั้งล่วงหน้าได้ |
| ความเร็วในการงอหรือหมุน | สามารถตั้งล่วงหน้าได้ 0 ~ 60 รอบต่อนาที |
| เวลาทดสอบ | 0 ~ 999999 ครั้งสามารถตั้งค่าล่วงหน้าและแสดงได้ |
| อำนาจ | 230 โวลต์ 50 เฮิร์ต |
| ควบคุม | การควบคุมโปรแกรม PLC |
| ไดรฟ์ | เซอร์โวมอเตอร์ |
| การดำเนินการ | การทำงานอัจฉริยะหน้าจอสัมผัสขนาด 7 นิ้ว |
| สูงสุดกำลังขับ | 5KW |
| แรงดันขาออก | 0 ~ 250 โวลต์ |
| สูงสุดกระแสไฟขาออก | 16 ก |
| สูงสุดขีดความสามารถ | 15 กก |
| สถานีทดสอบ | 1 สถานี |

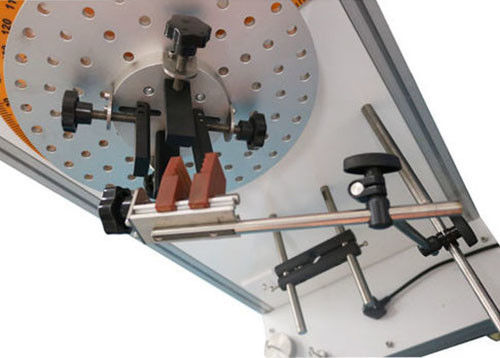

| การติดตั้งชิ้นงาน | อุปกรณ์ติดตั้งอเนกประสงค์สำหรับเครื่องใช้ในบ้านขนาดเล็ก 1 ชุด อุปกรณ์ติดตั้งอเนกประสงค์สำหรับเครื่องใช้ดูแลผิวและเส้นผม 1 ชุด |
| การวัดอุณหภูมิ | เครื่องวัดอุณหภูมิอินฟราเรดแบบมือถือ |
| โหลดน้ำหนัก | 5N * 1,10N * 1 |
| มาตรฐาน | IEC60335-1 ข้อ 25.14.รูปที่ 8, IEC60335-2-23 ข้อ 11.101 และ 25.101 |
คำอธิบายมาตรฐาน:
IEC 60335-1 ข้อ 23.3:
ชิ้นส่วนต่างๆของเครื่องใช้ไฟฟ้าที่สามารถเคลื่อนย้ายได้โดยสัมพันธ์กันในการใช้งานปกติหรือในระหว่างการบำรุงรักษาผู้ใช้จะต้องไม่ก่อให้เกิดความเครียดที่ไม่เหมาะสมต่อการเชื่อมต่อไฟฟ้าและตัวนำภายในรวมถึงชิ้นส่วนที่ให้ความต่อเนื่องของสายดินท่อโลหะที่มีความยืดหยุ่นจะต้องไม่ก่อให้เกิดความเสียหายต่อฉนวนของตัวนำที่อยู่ภายในห้ามใช้สปริงคอยล์เปิดเพื่อป้องกันสายไฟหากใช้สปริงขดซึ่งหมุนซึ่งสัมผัสกันถูกนำมาใช้เพื่อจุดประสงค์นี้จะต้องมีการบุฉนวนที่เพียงพอนอกเหนือจากฉนวนของตัวนำ
การปฏิบัติตามจะถูกตรวจสอบโดยการตรวจสอบและโดยการทดสอบต่อไปนี้
หากการงอเกิดขึ้นในการใช้งานปกติเครื่องจะถูกวางไว้ในตำแหน่งการใช้งานปกติและจ่ายให้ด้วยแรงดันไฟฟ้าที่กำหนดและทำงานภายใต้การทำงานปกติ
ชิ้นส่วนที่เคลื่อนย้ายได้จะถูกย้ายไปข้างหลังและข้างหน้าเพื่อให้ตัวนำถูกงอผ่านมุมที่ใหญ่ที่สุดที่โครงสร้างอนุญาตอัตราการงอ 30 ต่อนาทีจำนวนการงอคือ
− 10,000 สำหรับตัวนำที่งอระหว่างการใช้งานปกติ
−100 สำหรับตัวนำที่งอระหว่างการบำรุงรักษาผู้ใช้
เครื่องใช้ไฟฟ้าจะต้องไม่ได้รับความเสียหายในกรณีที่การปฏิบัติตามมาตรฐานนี้มีความบกพร่องและจะต้องพอดีสำหรับการใช้งานต่อไปโดยเฉพาะอย่างยิ่งการเดินสายไฟและการเชื่อมต่อจะต้องทนต่อการทดสอบความแข็งแรงของไฟฟ้าที่ 16.3 แรงดันไฟฟ้าที่ทดสอบจะลดลงเหลือ 1,000 V และ
ใช้ระหว่างชิ้นส่วนที่มีชีวิตและชิ้นส่วนโลหะที่สามารถเข้าถึงได้เท่านั้นนอกจากนี้ไม่เกิน 10% ของเส้นของตัวนำใด ๆ ของสายไฟภายในระหว่างส่วนหลักของเครื่องใช้ไฟฟ้าและส่วนที่เคลื่อนย้ายได้จะต้องขาดอย่างไรก็ตามหากสายไฟจ่ายวงจรที่กินไฟไม่เกิน 15 W ก็จะต้องขาดไม่เกิน 30% ของสายไฟ
IEC 60335-1 ข้อ 25.14:
อุปกรณ์ที่ให้มาพร้อมกับสายไฟและที่เคลื่อนย้ายขณะใช้งานจะต้องสร้างขึ้นเพื่อให้สายไฟได้รับการป้องกันอย่างเพียงพอจากการงอมากเกินไปเมื่อเข้าสู่เครื่องใช้ไฟฟ้า
การปฏิบัติตามจะถูกตรวจสอบโดยการทดสอบต่อไปนี้ซึ่งดำเนินการกับอุปกรณ์ที่มีชิ้นส่วนสั่นดังแสดงในรูปที่ 8
ส่วนของเครื่องใช้ไฟฟ้าที่มีช่องเปิดทางเข้าจะถูกยึดไว้กับชิ้นส่วนสั่นดังนั้นเมื่อสายไฟอยู่ตรงกลางของการเคลื่อนที่แกนของสายไฟที่เข้ากับตัวป้องกันสายไฟหรือทางเข้าจะอยู่ในแนวตั้งและผ่าน แกนของการสั่นแกนหลักของส่วนของสายแบนจะต้องขนานกับแกนของการสั่น
สายไฟถูกโหลดเพื่อให้มีแรงกระทำ
- 10 N สำหรับสายไฟที่มีพื้นที่หน้าตัดเล็กน้อยเกิน 0,75 mm²;
- 5 N สำหรับสายอื่น ๆ
ระยะทาง X ดังแสดงในรูปที่ 8 ระหว่างแกนของการสั่นและจุดที่สายไฟหรือตัวป้องกันสายไฟเข้าสู่เครื่องใช้ไฟฟ้าจะถูกปรับเพื่อให้เมื่อชิ้นส่วนสั่นเคลื่อนไปจนสุดช่วงสายและโหลดจะทำให้ด้านข้างต่ำสุด การเคลื่อนไหว.
ชิ้นส่วนสั่นจะเคลื่อนที่ผ่านมุม 90 ° (45 °ที่ด้านใดด้านหนึ่งของแนวตั้ง) จำนวนการโค้งงอสำหรับสิ่งที่แนบมาประเภท Z คือ 20,000 และสำหรับสิ่งที่แนบมาอื่น ๆ 10,000 อัตราการงอ 60 ต่อนาที
สายไฟและชิ้นส่วนที่เกี่ยวข้องจะหมุนผ่านมุม 90 °หลังจากครึ่งหนึ่งของจำนวนงอเว้นแต่ว่าจะติดตั้งสายแบน
ในระหว่างการทดสอบตัวนำจะถูกจ่ายด้วยแรงดันไฟฟ้าที่กำหนดและโหลดด้วยกระแสไฟฟ้าที่กำหนดของเครื่องใช้ไฟฟ้ากระแสไฟฟ้าไม่ผ่านตัวนำสายดิน
การทดสอบจะไม่ส่งผล
- ไฟฟ้าลัดวงจรระหว่างตัวนำเช่นกระแสไฟฟ้าเกินค่าเท่ากับสองเท่าของกระแสไฟฟ้าที่กำหนดของเครื่องใช้ไฟฟ้า
- การแตกมากกว่า 10% ของเส้นของตัวนำใด ๆ
- การแยกตัวนำออกจากขั้ว
- การคลายตัวป้องกันสายไฟใด ๆ
- ความเสียหายต่อสายไฟหรือตัวป้องกันสายไฟซึ่งอาจทำให้เสียการปฏิบัติตามมาตรฐานนี้
- เส้นที่แตกทะลุฉนวนและสามารถเข้าถึงได้
IEC 60335-2-23 ข้อ 11.101:
เครื่องใช้ไฟฟ้าที่มีการเชื่อมต่อแบบหมุนจะอยู่ในตำแหน่งที่มีแกนหลักในแนวนอนโดยสายไฟจะห้อยในแนวตั้งแรงดึง 1 N ถูกนำไปใช้กับสายไฟ
เครื่องใช้ไฟฟ้าได้รับการจัดอันดับที่แรงดันไฟฟ้าปัจจุบันคือ 1,25 เท่าของกระแสไฟฟ้าที่กำหนด
เครื่องหมุนรอบแกนหลักในอัตราประมาณ 50 รอบ / นาทีทิศทางของการหมุนจะย้อนกลับทุกๆ 20 รอบการทดสอบดำเนินการสำหรับ 1500 รอบ
อุณหภูมิที่เพิ่มขึ้นของหน้าสัมผัสบานเลื่อนต้องไม่เกิน 65 K
IEC 60335-2-23 ข้อ 25.101:
การเชื่อมต่อแบบหมุนจะต้องเพียงพอสำหรับการใช้งานเครื่องตามปกติ
การทดสอบจะตรวจสอบการปฏิบัติตามต่อไปนี้
เครื่องใช้ไฟฟ้าทำงานภายใต้เงื่อนไขที่ระบุใน 11.101 จำนวนรอบการหมุนเพิ่มขึ้นเป็น 20,000
หลังจากการทดสอบนี้การเชื่อมต่อแบบหมุนและสายไฟจะต้องพอดีสำหรับการใช้งานต่อไปต้องไม่สามารถเข้าถึงชิ้นส่วนที่มีไฟฟ้าได้และเครื่องจะต้องทนต่อการทดสอบความแรงไฟฟ้าที่ 16.3
