รายละเอียดสินค้า:
การชำระเงิน:
|
| ตัวอย่างทดสอบ: | ชิ้นส่วนนำไฟฟ้า | มาตรฐาน: | IEC60884-1, IEC60598 และ IEC60335 |
|---|---|---|---|
| ชื่อ: | บัตรทดสอบระยะทาง Creepage | วัสดุ: | เหล็กกล้าไร้สนิม |
| ข้อกำหนดขนาด: | 27 มาตรวัดระยะทาง Creepage | ประเภท: | จำนำประเภท |
| การประกัน: | 12 เดือน | แบบ: | CK-1, CK-2, CK-3, CK-4, CK-5 |
| แสงสูง: | IEC60884-1 การ์ดทดสอบระยะทาง Creepage,IEC60598 การ์ดทดสอบระยะทาง Creepage,บัตรทดสอบระยะทาง Creepage IEC60335 |
||
การ์ดทดสอบระยะทาง Creepage เส้นทางที่สั้นที่สุดของชิ้นส่วนนำไฟฟ้าสองชิ้น
พารามิเตอร์ทางเทคนิค:
| หมายเลขรุ่น | ข้อกำหนดขนาด |
| CK-1 | 1 / 1.5 / 2 / 2.5 / 3/4/6/8 รวม 8 เกจระยะห่างของคืบหน้า |
| ซีเค -2 | 1 / 1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 เกจระยะทาง 15 คืบ |
| CK-3 | 1 / 1.2 / 1.4 / 1.5 / 2 / 2.4 / 2.5 / 2.8 / 3 / 3.2 / 3.3 / 4 / 4.5 / 5 / 5.5 / 6 / 6.3 / 6.4 / 6.5 / 7/8 รวม 21 เกจระยะทาง |
| CK-4 | 1 / 1.2 / 1.4 / 1.5 / 1.6 / 2 / 2.4 / 2.5 / 2.8 / 3 / 3.2 / 3.3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.3 / 6.4 / 6.5 / 7/8 รวม 23 เกจระยะทางคืบหน้า |
| CK-5 | 1 / 1.1 / 1.2 / 1.3 / 1.4 / 1.5 / 1.6 / 1.7 / 1.8 / 1.9 / 2 / 2.5 / 2.8 / 3 / 3.2 / 3.3 / 4 / 4.5 / 5 / 5.5 / 6 / 6.3 / 6.5 / 7/8 / 9/10 มาตรวัดระยะทางทั้งหมด 27 คืบ |

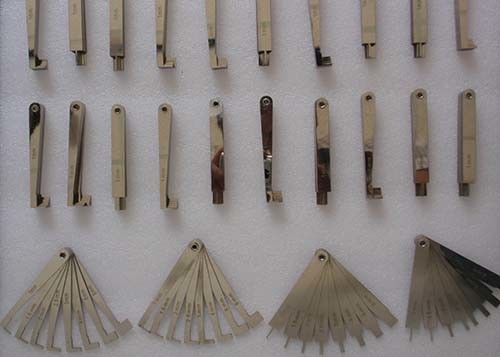

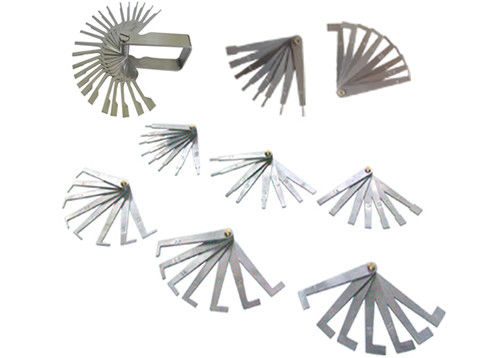

เรามีการ์ดทดสอบระยะ Creepage 5 แบบคือ CK1 / CK2 / CK3 / CK4 / CK5
มาตรวัดทดสอบเหล่านี้เป็นไปตาม IEC60884-1, IEC60598 และ IEC60335 เป็นต้น
ใช้เพื่อกำหนดเส้นทางที่สั้นที่สุดระหว่างชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าสองชิ้นหรือระหว่างส่วนที่เป็นสื่อกระแสไฟฟ้ากับพื้นผิวขอบของอุปกรณ์วัดตามพื้นผิวของฉนวนโดยมีข้อกำหนดตามข้อกำหนด
การแบ่งประเภท:
Creepage Distance Gauges ประเภท CK1
ด้วยมาตรวัดระยะทาง 8 คืบ:
1,0-1,5-2,0-2,5-3,0-4,0-6,0-8,0 มม.
Creepage Distance Gauges ประเภท CK2
ด้วยมาตรวัดระยะทาง 15 คืบ:
1,0 ถึง 8,0 มม. ปรับขั้นละ 0.5 มม.
Creepage Distance Gauges Type CK3
ด้วยมาตรวัดระยะทาง 21 คืบ:
1,0-1,2-1,4-1,5-2,0-2,4-2,5-2,8-3,0-3,2-3,3-4,0-4, 5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0 มม
Creepage Distance Gauges ประเภท CK4
ด้วยมาตรวัดระยะทาง 23 คืบ:
1,0-1,2-1,4-1,5-1,6-2,0-2,4-2,5-2,8-3,0-3,2-3,3-3, 5-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0 มม

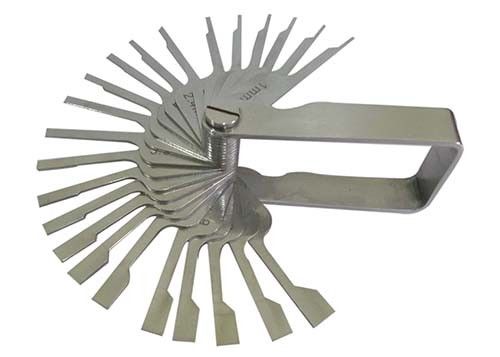

Creepage Distance Gauges ประเภท CK5
ด้วยมาตรวัดระยะทาง 27 คืบ:
1,0-1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8-1,9-2,0-2,5-2, 8-3,0-3,2-3,3-4,0-4,5-5,0-5.5-6,0-6,3-6,5-7,0-8,0-9, 0-10,0 มม
มาตรฐาน:
IEC 60884-1 'ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 27.1.
ระยะทาง Creepage ระยะห่างและระยะทางผ่านสารปิดผนึกจะต้องไม่น้อยกว่าค่าที่แสดงในตารางที่ 23
ตัวอย่างการทดสอบ:
ชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้า
ลักษณะเฉพาะ:
สเตนเลสสตีลชนิดหลุดจำนำเพื่อตรวจสอบระยะห่างระหว่างชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้า
ใบสมัคร:
ใช้เพื่อกำหนดเส้นทางที่สั้นที่สุดระหว่างชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าสองชิ้นหรือระหว่างชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้ากับพื้นผิวขอบของอุปกรณ์วัดตามพื้นผิวของฉนวนโดยมีข้อกำหนดตามข้อกำหนด
ข้อสังเกต
1. โปรดอย่าทำให้รูปร่างของเครื่องใช้ไฟฟ้าเสียหาย (เช่นรอยขีดข่วนการงอ ฯลฯ )
2. ป้องกันจากฝุ่นละอองและสภาพแวดล้อมความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่จะส่งผลต่อความถูกต้องของมิติ
