หัวฉีดน้ำแบบใช้มือถือ IPX6 อุปกรณ์ทดสอบ IP

IEC60529 IPX5 IPX6 หัวฉีดน้ำแบบใช้มือถืออุปกรณ์ทดสอบ IP

ข้อมูลผลิตภัณฑ์:

หัวฉีดได้รับการออกแบบและผลิตตามมาตรา IEC60529 IPX5 และ IPX6

ใช้สำหรับทดสอบการกันน้ำของเครื่องใช้ไฟฟ้า

ทดสอบเลขลักษณะที่สอง 5 ด้วยหัวฉีดขนาด 6.3 มม.
การทดสอบทำได้โดยการฉีดพ่นเปลือกหุ้มจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานดังแสดงใน รูปที่ 6
เงื่อนไขที่ต้องปฏิบัติตามมีดังนี้:
เส้นผ่านศูนย์กลางภายในของหัวฉีด:6.3 มม.;
อัตราการจัดส่ง: 12.5 ลิตร/นาที± 5%;
แรงดันน้ำ: ปรับให้ได้อัตราการส่งมอบที่กำหนด
แกนของกระแสน้ำขนาดใหญ่: วงกลมที่มีเส้นผ่านศูนย์กลางประมาณ 40 มม. ที่ระยะห่าง 2.5 ม. จากหัวฉีด
ระยะเวลาทดสอบต่อตารางเมตรของพื้นที่ผิวเปลือกหุ้มที่มีแนวโน้มว่าจะฉีดพ่น:1 นาที;
ระยะเวลาการทดสอบขั้นต่ำ: 3 นาที;
ระยะห่างจากหัวฉีดถึงพื้นผิวตู้: ระหว่าง 2.5 ม. ถึง 3 ม.

ทดสอบเลขคุณลักษณะที่สอง 6 ด้วยหัวฉีดขนาด 12.5 มม.
การทดสอบทำได้โดยการฉีดพ่นเปลือกหุ้มจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานดังแสดงใน รูปที่ 6
เงื่อนไขที่ต้องปฏิบัติตามมีดังนี้:
เส้นผ่านศูนย์กลางภายในของหัวฉีด: 12.5 มม.
อัตราการส่ง: 100 I/นาที ±5%;
แรงดันน้ำ: ปรับเพื่อให้ได้อัตราการส่งที่กำหนด；
แกนของกระแสน้ำขนาดใหญ่: วงกลมที่มีเส้นผ่านศูนย์กลางประมาณ 120 มม. ที่ระยะห่าง 2.5 ม. จากหัวฉีด
ระยะเวลาทดสอบต่อตารางเมตรของพื้นที่ผิวเปลือกหุ้มที่มีแนวโน้มว่าจะถูกฉีดพ่น: 1 นาที;
ระยะเวลาการทดสอบขั้นต่ำ: 3 นาที;
ระยะห่างจากหัวฉีดถึงพื้นผิวตู้: ระหว่าง 2.5 ม. ถึง 3 ม.

พารามิเตอร์ทางเทคนิค:

สอดคล้องกับ:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653

รหัส IP ของ IPX5 และ IPX6

เครื่องทดสอบการกันน้ำ SC-IPX เป็นไปตาม IEC60529:1989 +A1:1999+A2:2013 (ระดับการป้องกันโดยเปลือก (IP
รหัส)>,IEC60598, IEC60335 และ IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.SC-IPX ประกอบด้วยเกรดการทดสอบต่อไปนี้: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 และ IPX8 (ดูหน้า 51 ของ IEC60529)มีการใช้กันอย่างแพร่หลายในองค์กรทดสอบการรับรองความถูกต้องสำหรับ
ผลิตภัณฑ์ต่างๆ เช่น ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ โคมไฟ LED ตลอดจนในแผนกควบคุมคุณภาพที่เกี่ยวข้องสำหรับ
การตรวจจับระดับการป้องกันน้ำของเปลือกหุ้ม

ระบบทดสอบการกันน้ำของ SC-IPX ทั้งหมดประกอบด้วย:

กล่องดริป (SC-IPX12): กล่องดริปใช้สำหรับการทดสอบการหยด IPX1 และ IPX2ขนาดกล่องดริปคือ 800x800x75mm(LXWXH)เส้นผ่านศูนย์กลางของรูหยด
คือ 0.4 มม.ระยะห่างระหว่างรูหยด 20 มม.ตัวอย่างสามารถมีมากกว่า 150 กก.

อุปกรณ์ทดสอบสเปรย์น้ำแบบท่อสวิง (SC-IPX34): ใช้สำหรับการทดสอบ IPX3 และ IPX4ครึ่งเส้นผ่านศูนย์กลางของท่อสวิงคือ 1 เมตร (ใด ๆ
ขนาดอื่นๆก็มี)เส้นผ่านศูนย์กลางภายในของท่อสวิงคือ 15 มม.เส้นผ่านศูนย์กลางโต๊ะหมุนตัวอย่างคือ 1000 มม. (หรืออื่นๆ
ขนาดตามเส้นผ่านศูนย์กลางของท่อสวิง และความสูงสามารถปรับได้ความเร็วในการหมุนอยู่ที่ 1-5 รอบต่อนาที ซึ่งควบคุมโดย PLC
แผงหน้าปัด.

อุปกรณ์ทดสอบแรงดันน้ำ (SC-IPX56): ด้วยอุปกรณ์จ่ายน้ำขนาด 1000x1000x600m เส้นผ่านศูนย์กลางหัวฉีดคือ 6.3 มม. (IPX5)
และ 12.5 มม. (IPX6)ความเร็วของน้ำคือ 12.5±0.626L/min สำหรับ IPX5 และ 100±5L/min สำหรับ IPX6

อุปกรณ์ทดสอบน้ำในถังแช่น้ำ (SC-IPX7): ใช้สำหรับทดสอบ IPX7ขนาดถังเก็บน้ำคือ 1000x1000x1200mm (ขนาดอื่นสามารถ
ออกแบบตามความต้องการของคุณ)สามารถทดสอบตัวอย่างได้ถึง 120kg

อุปกรณ์ทดสอบน้ำในถังแช่น้ำ (SC-IPX8): ใช้สำหรับทดสอบ IPX8สามารถจำลองระดับน้ำได้ลึก 0-50 เมตรการแช่น้ำ
เส้นผ่านศูนย์กลางของถังคือ 600 มม. และความสูงคือ 1200 มม.แรงอัด 10 บรรยากาศหรือการออกแบบตามความต้องการของลูกค้า
ขอ.

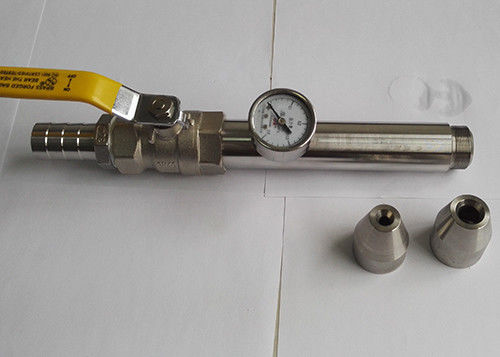

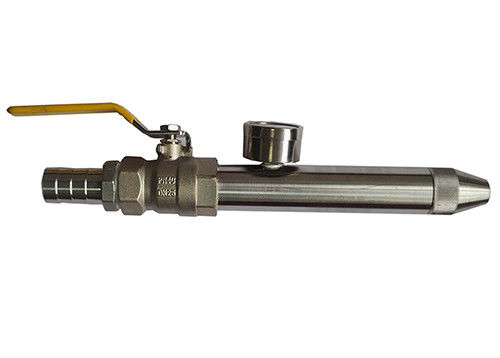

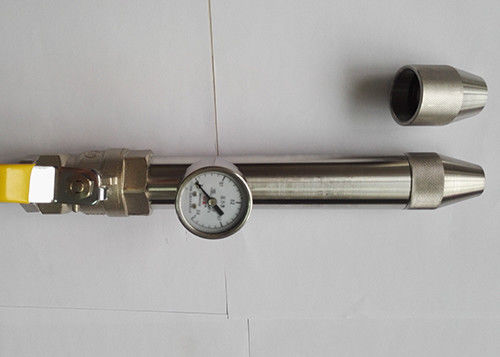

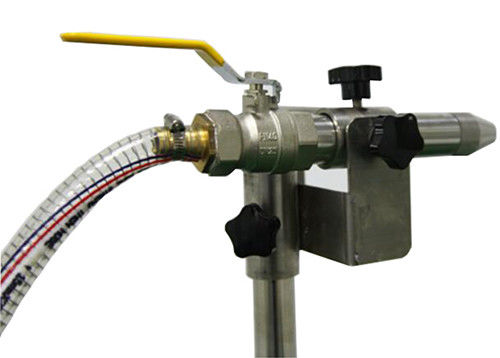

รูปภาพ:
