รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC 60529, EN 60529 | ใบสมัคร: | การทดสอบละอองน้ำสำหรับ IPX7 IPX8 |
|---|---|---|---|
| วัสดุตกแต่งภายใน: | แผ่นสแตนเลส SUS304 | อำนาจ: | อิเล็กทรอนิกส์ |
| เวลาทดสอบ: | 0-99min | การใช้: | การทดสอบการป้องกันน้ำเข้า |
| ช่วงความลึกของการทดสอบ: | 0-50m | ช่วงของความดันทดสอบ: | -0.08-0.2Mpa / -0.8-2bar |
| แสงสูง: | SUS304 ipx8 อุปกรณ์ทดสอบการป้องกันน้ำเข้า,SUS304 EN 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า,การทดสอบกันน้ำ SUS304 ipx8 |
||

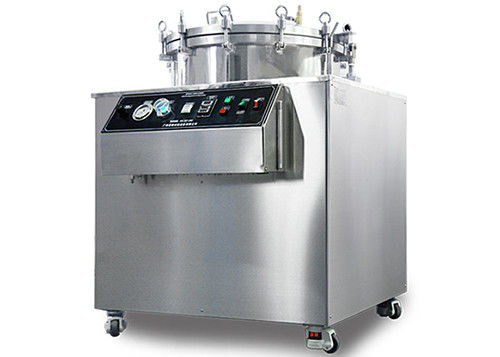

IPX8 อุปกรณ์ทดสอบแรงดันบวก / ลบ IEC60335
ฟังก์ชัน:
อุปกรณ์ทดสอบการแช่ IPX8 ที่มีแรงดันบวกและแรงดันลบ
I) แรงกดดันเชิงบวก
โดยการอัดอากาศ ดันแรงดันลงไปในน้ำเพื่อจำลองสภาพแวดล้อมการทดสอบที่สอดคล้องกัน
2) แรงกดดันเชิงลบ
ความแตกต่างของแรงดันระหว่างภายในและภายนอกของเปลือกผลิตภัณฑ์นั้นได้มาจากการสูบลมเหนือผิวน้ำ
และใช้แรงกดเพื่อทดสอบ
พารามิเตอร์:
| รุ่น | SC-IPX8-50AS-100L |
| มิติภายใน | เส้นผ่านศูนย์กลาง:500 มม. ความสูง:500 มม. |
| มิติภายนอก | 650x700x750mm |
| ความหนาของผนัง | 4mm |
| ช่วงความลึกของการทดสอบ | 0-50 นาที |
| ช่วงของแรงดันทดสอบ | -0.08-0.2Mpa/-0.8-2bar |
| แรงดันระบายอากาศของวาล์วนิรภัย | 0.55Mpa/5.5bar |
| ค่าความผิดพลาดของแรงดัน | ±0.002Mpa |
| โหมดการปรับไอดี | ปรับด้วยมือ |
| แรงดันไฟจ่าย | 220V |
| โหมดแสดงแรงดัน | ปิ๊กอัพแรงดัน |
| โหมดควบคุมแรงดัน | การควบคุมอัตโนมัติ |
วัตถุประสงค์:
ภายใต้อุปกรณ์ที่มีระดับการป้องกันเปลือก (รหัส IP) เป็นหลักสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า ไฟกลางแจ้ง ตู้ไฟฟ้า อุปกรณ์สื่อสาร อุปกรณ์ดำน้ำ และผลิตภัณฑ์อื่น ๆ เพื่อจำลองสภาพแวดล้อมทางน้ำเพื่อทดสอบประสิทธิภาพการป้องกันของผลิตภัณฑ์ IP
ผลการทดสอบจะใช้เพื่อพิจารณาว่าตรงตามข้อกำหนดหรือไม่ เพื่อให้การออกแบบ พัฒนา เพิ่มประสิทธิภาพ และการตรวจสอบผลิตภัณฑ์จากโรงงาน
คำอธิบาย:
การประเมินเปลือกหุ้มและองค์ประกอบการปิดผนึกว่าสามารถรับประกันประสิทธิภาพที่ดีของอุปกรณ์และส่วนประกอบหลังการทดสอบน้ำหรือระหว่างการทดสอบหรือไม่
ยืนยันตามมาตรฐาน:
IEC 60529 IPX7 IPX8;
EN 60529 IPX7 IPX8;
IEC 60884-1;
IEC 60598-1;
IEC 60335-1 และอื่นๆ
อุปกรณ์ทดสอบนี้ได้รับการออกแบบและผลิตตาม Iec 60529 2013 ข้อ 14.2.8
ทดสอบคุณสมบัติที่สองหมายเลข 8: การแช่อย่างต่อเนื่องขึ้นอยู่กับข้อตกลง
เว้นแต่จะมีมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง เงื่อนไขการทดสอบขึ้นอยู่กับข้อตกลงระหว่างผู้ผลิต
และผู้ใช้บริการแต่จะรุนแรงกว่าที่กำหนดไว้ในข้อ 14.2.7 และให้คำนึงถึงเงื่อนไขด้วย
ตัวตู้จะถูกแช่อย่างต่อเนื่องในการใช้งานจริง
เครื่องทดสอบการกันน้ำ SC-IPX เป็นไปตาม IEC60529:1989 +A1:1999+A2:2013 (ระดับการป้องกันโดยเปลือก (IP
รหัส)>,IEC60598, IEC60335 และ IEC 60034-5
SC-IPX ประกอบด้วยเกรดการทดสอบต่อไปนี้: IPX1, IPX2,IPX3,IPX4, IPX5, IPX6, IPX7 และ IPX8 (ดูหน้า 51 ของ IEC60529)
มีการใช้กันอย่างแพร่หลายในองค์กรทดสอบการรับรองความถูกต้องสำหรับผลิตภัณฑ์ เช่น ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ โคมไฟ LED ตลอดจนในแผนกควบคุมคุณภาพที่เกี่ยวข้องสำหรับการตรวจจับระดับการป้องกันการกันน้ำของเปลือกหุ้ม
ระบบทดสอบการกันน้ำของ SC-IPX ทั้งหมดประกอบด้วย:
กล่องดริป (SC-IPX12): กล่องดริปใช้สำหรับการทดสอบการหยด IPX1 และ IPX2ขนาดกล่องดริปคือ 800x800x75mm(LXWXH)เส้นผ่านศูนย์กลางของรูหยด
คือ 0.4 มม.ระยะห่างระหว่างรูหยด 20 มม.ตัวอย่างสามารถมีมากกว่า 150 กก.
อุปกรณ์ทดสอบสเปรย์น้ำแบบท่อสวิง (SC-IPX34): ใช้สำหรับการทดสอบ IPX3 และ IPX4ครึ่งเส้นผ่านศูนย์กลางของท่อสวิงคือ 1 เมตร (ใด ๆ
ขนาดอื่นๆก็มี)เส้นผ่านศูนย์กลางภายในของท่อสวิงคือ 15 มม.เส้นผ่านศูนย์กลางโต๊ะหมุนตัวอย่างคือ 1000 มม. (หรืออื่นๆ
ขนาดตามเส้นผ่านศูนย์กลางของท่อสวิง และความสูงสามารถปรับได้ความเร็วในการหมุนอยู่ที่ 1-5 รอบต่อนาที ซึ่งควบคุมโดย PLC
แผงหน้าปัด.อุปกรณ์ทดสอบแรงดันน้ำ (SC-IPX56): ด้วยอุปกรณ์จ่ายน้ำขนาด 1000x1000x600m เส้นผ่านศูนย์กลางหัวฉีดคือ 6.3 มม. (IPX5)
และ 12.5 มม. (IPX6)ความเร็วของน้ำคือ 12.5±0.626L/min สำหรับ IPX5 และ 100±5L/min สำหรับ IPX6
อุปกรณ์ทดสอบน้ำในถังแช่น้ำ (SC-IPX7): ใช้สำหรับทดสอบ IPX7ขนาดถังเก็บน้ำคือ 1000x1000x1200mm (ขนาดอื่นสามารถ
ออกแบบตามความต้องการของคุณ)สามารถทดสอบตัวอย่างได้ถึง 120kg

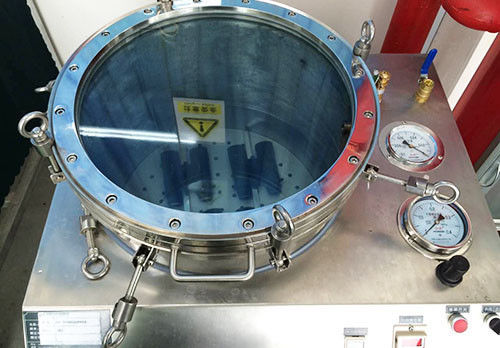

อุปกรณ์ทดสอบน้ำในถังแช่น้ำ (SC-IPX8): ใช้สำหรับทดสอบ IPX8สามารถจำลองระดับน้ำได้ลึก 0-50 เมตรการแช่น้ำ
เส้นผ่านศูนย์กลางของถังคือ 600 มม. และความสูงคือ 1200 มม.แรงอัด 10 บรรยากาศหรือการออกแบบตามความต้องการของลูกค้า
ขอ.
