รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลสและทองเหลือง | รหัส IP: | IPX3, IPX4 |
|---|---|---|---|
| อุณหภูมิ: | อุณหภูมิห้อง | ฟังก์ชัน: | อุปกรณ์ทดสอบวัสดุ |
| เส้นผ่านศูนย์กลางภายนอกของหัวฉีด: | Ф102mm | รูหัวฉีด: | 121 หลุม |
| เส้นผ่าศูนย์กลางทรงกลม: | SФ75.5mm | ระดับความดัน: | 50 ~ 150Kpa |
| เวลาทดสอบ: | อย่างน้อย 5 นาที | ทำให้ยุ่งเหยิง: | ถอดได้ |
| เน้น: | อุปกรณ์ทดสอบการป้องกันน้ำเข้า IPX3,อุปกรณ์ทดสอบการป้องกันน้ำเข้า IPX4,เครื่องทดสอบหัวฉีดสเปรย์ IEC60529 |
||
IPX3 IPX4 หัวฉีดสเปรย์มือถือ IEC60529 อุปกรณ์ทดสอบ IP
พารามิเตอร์ทางเทคนิค:
1 น้ำประปาอัตราการไหลของน้ำคือ 50 ～ 150kpa น้ำสะอาดโดยไม่ต้องรวม
2 พารามิเตอร์หัวฉีดสเปรย์
เส้นผ่านศูนย์กลางภายนอก: Ф102mM
เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม
มีรูตรงกลางและมี 24 รูในวงกลมภายในของรูซึ่งมุมรวมคือ 30 °
มี 96 รูในวงกลมภายนอกของรูซึ่งมุมรวมคือ 15 °รวม 121 หลุม
เส้นผ่านศูนย์กลางรู: Ф0.5มม
ทำจากทองเหลือง
3 การไหลของน้ำ 10L / นาที± 5% เครื่องวัดการไหลสามารถปรับได้ 4 ช่วงของมาตรวัดความดัน 0 ～ 0.4Mpa 5 แผ่นกั้นที่ถอดออกได้ 6 เกจวัดความดัน 0 ~ 0.25MPa
| น้ำประปา | อัตราการไหลของน้ำ＞ 10L / นาทีน้ำสะอาด± 5% โดยไม่รวม |
| การควบคุมและการทำงาน | วาล์วมือถือ |
| เส้นผ่านศูนย์กลางภายนอกของหัวฉีด | Ф102มม |
| เส้นผ่านศูนย์กลางทรงกลมของหัวฉีด | SФ75.5มม |
| รูหัวฉีด | 121 รูФ0.5มม 1 รูตรงกลาง 1 วงใน 12 หลุมที่ระยะห่าง 30 ° วงนอก 4 วง 24 รูที่ระยะห่าง 15 ° |
| วัสดุหัวฉีด | ทองเหลือง |
| การเคลื่อนย้ายวัสดุโล่ | อลูมิเนียม |
| การไหลของน้ำ | 10L / นาที± 5% สามารถปรับมิเตอร์วัดการไหลได้ |
| ระดับความดัน | 50 ~ 150Kpa ช่วงของมาตรวัดความดัน 0 ~ 0.25Mpa |
| ทำให้ยุ่งเหยิง | ถอดออกได้ |
| ข้อกำหนดของไซต์ | ห้องทดสอบการกันน้ำ IP เฉพาะ พื้นควรราบเรียบพร้อมไฟส่องสว่าง มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี |
| เวลาทดสอบ | ควบคุมด้วยตนเองอย่างน้อย 5 นาที |
สอดคล้องกับ:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
การทดสอบ IPX3 IPX4
ข้อมูลผลิตภัณฑ์:
หัวฉีดพ่นได้รับการออกแบบและผลิตตามมาตรา IEC60529 IPX3 และ IPX4
หัวฉีดสเปรย์เป็นอีกทางเลือกหนึ่งของเครื่องทดสอบหลอดสั่นสำหรับกำหนดระดับการป้องกันน้ำเข้า
หัวฉีดสเปรย์มีไว้สำหรับใช้กับชิ้นงานที่ไม่พอดีกับเส้นผ่านศูนย์กลางของ Tube Tester
การทดสอบเบื้องต้นของ IEC ประกอบด้วยการป้องกัน IPX3 และ IPX4 จากการฉีดน้ำและน้ำกระเซ็น
ภายใต้สถานการณ์เช่นนี้คู่มือการใช้หัวฉีดสเปรย์แบบมือถือจะถูกใช้
เครื่องดนตรี:

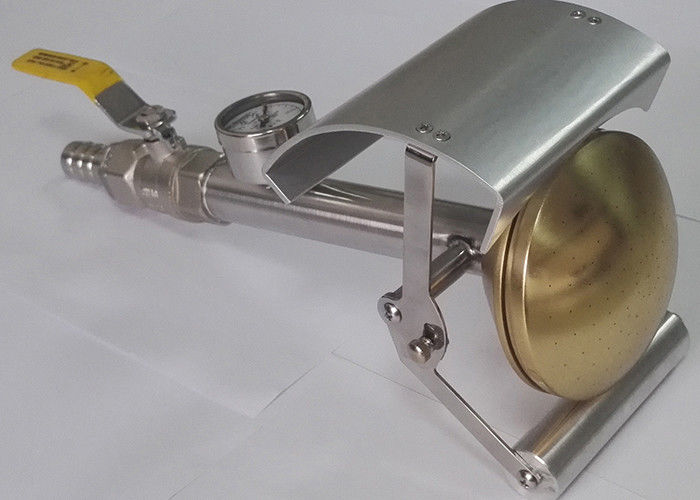

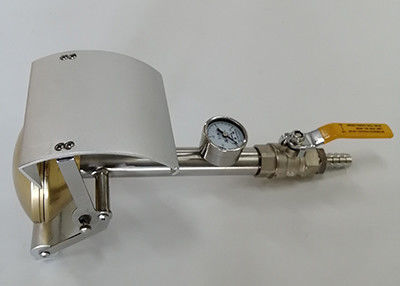

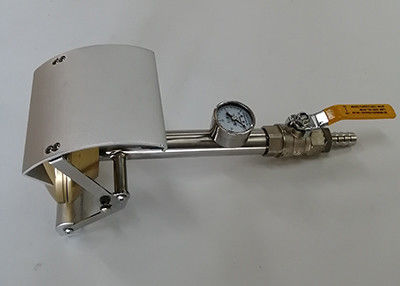

SC-IPX34-SN Spray Nozzle เป็นอุปกรณ์ทดสอบแบบมือถือเพื่อตรวจสอบการป้องกันการฉีดพ่นและน้ำกระเซ็น
สามารถปรับแรงดันน้ำได้โดยใช้ปุ่มควบคุมการไหลบนอุปกรณ์เพื่อให้ได้อัตราการไหลที่ต้องการ
ความดันสามารถเห็นได้บนมาตรวัดซึ่งอยู่ในตำแหน่งที่สะดวกโดยหัวฉีด
รูปแบบการพ่นของหัวฉีดทำตามข้อกำหนดของ IEC 60529
สามารถวางโล่ที่เคลื่อนย้ายได้ลงบนส่วนหนึ่งของหัวฉีดสำหรับ IPX3 หรือย้ายออกจากรูปแบบการพ่นสำหรับ IPX4
บันทึก:
ความแตกต่างระหว่าง IPX3 และ IPX4 คือควรนำแผ่นกั้นออกในการทดสอบ IPX4
เพื่อให้ไม่ต้องใช้มือเราจึงออกแบบโครงยึดสำหรับหัวฉีดสเปรย์ IPX3 IPX4
เวลาจัดส่ง: ใน 2 วัน
การจัดหาโรงงานและการจัดส่งที่รวดเร็ว
เครื่องทดสอบการกันน้ำ SC-IPX เป็นไปตามมาตรฐาน IEC60529: 1989 + A1: 1999 + A2: 2013 (ระดับการป้องกันที่มาจากเปลือกหุ้ม (IP
Code)>, IEC60598, IEC60335 และ IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1 SC-IPX ประกอบด้วยเกรดการทดสอบต่อไปนี้: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 และ IPX8 (อ้างอิงจากหน้า 51 ของ IEC60529)มีการใช้กันอย่างแพร่หลายในองค์กรทดสอบการรับรองความถูกต้องสำหรับ
ผลิตภัณฑ์เช่นผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์โคมไฟ LED รวมทั้งในแผนกควบคุมคุณภาพที่เกี่ยวข้องสำหรับ
การตรวจจับการกันน้ำของเกรดการป้องกันเปลือก
ระบบทดสอบการกันน้ำ SC-IPX ทั้งหมดประกอบด้วย:
Drip Box (SC-IPX12): กล่องน้ำหยดใช้สำหรับการทดสอบการหยด IPX1 และ IPX2ขนาดกล่องหยดคือ 800x800x75 มม. (LXWXH)เส้นผ่านศูนย์กลางของรูหยด
คือ 0.4 มม.ระยะห่างระหว่างรูหยดคือ 20 มม.ตัวอย่างสามารถมีน้ำหนักเกิน 150 กก.
Swing Pipe Water Spray Test Equipment (SC-IPX34): ใช้สำหรับการทดสอบ IPX3 และ IPX4กึ่งเส้นผ่านศูนย์กลางของท่อสวิงคือ 1 เมตร (Any
นอกจากนี้ยังมีขนาดอื่น ๆ )เส้นผ่านศูนย์กลางภายในของท่อแกว่งคือ 15 มม.เส้นผ่านศูนย์กลางของโต๊ะหมุนตัวอย่างคือ 1,000 มม. (หรืออื่น ๆ
ขนาดตามเส้นผ่านศูนย์กลางของท่อสวิงและปรับความสูงได้ความเร็วในการหมุนคือ 1-5rpm ซึ่งควบคุมโดย PLC
แผงหน้าปัด.
อุปกรณ์ทดสอบเจ็ทกันน้ำ (SC-IPX56): ด้วยขนาดอุปกรณ์จ่ายน้ำคือ 1000x1000x600m เส้นผ่านศูนย์กลางหัวฉีด 6.3 มม. (IPX5)
และ 12.5 มม. (IPX6)ความเร็วน้ำ 12.5 ± 0.626L / นาทีสำหรับ IPX5 และ 100 ± 5L / นาทีสำหรับ IPX6
อุปกรณ์ทดสอบการกันน้ำของถังแช่ (SC-IPX7): ใช้สำหรับการทดสอบ IPX7ถังเก็บน้ำขนาด 1000x1000x1200mm (ขนาดอื่น ๆ ได้
ออกแบบตามคำขอของคุณ)สามารถทดสอบตัวอย่างได้ถึง 120 กก
อุปกรณ์ทดสอบการกันน้ำของถังแช่ (SC-IPX8): ใช้สำหรับการทดสอบ IPX8สามารถจำลองความลึกของน้ำ 0-50mการแช่น้ำ
เส้นผ่าศูนย์กลางถัง 600 มม. และความสูง 1200 มม.ความเค้นอัดคือ 10 บรรยากาศหรือออกแบบตามที่ลูกค้าต้องการ
คำขอ.
